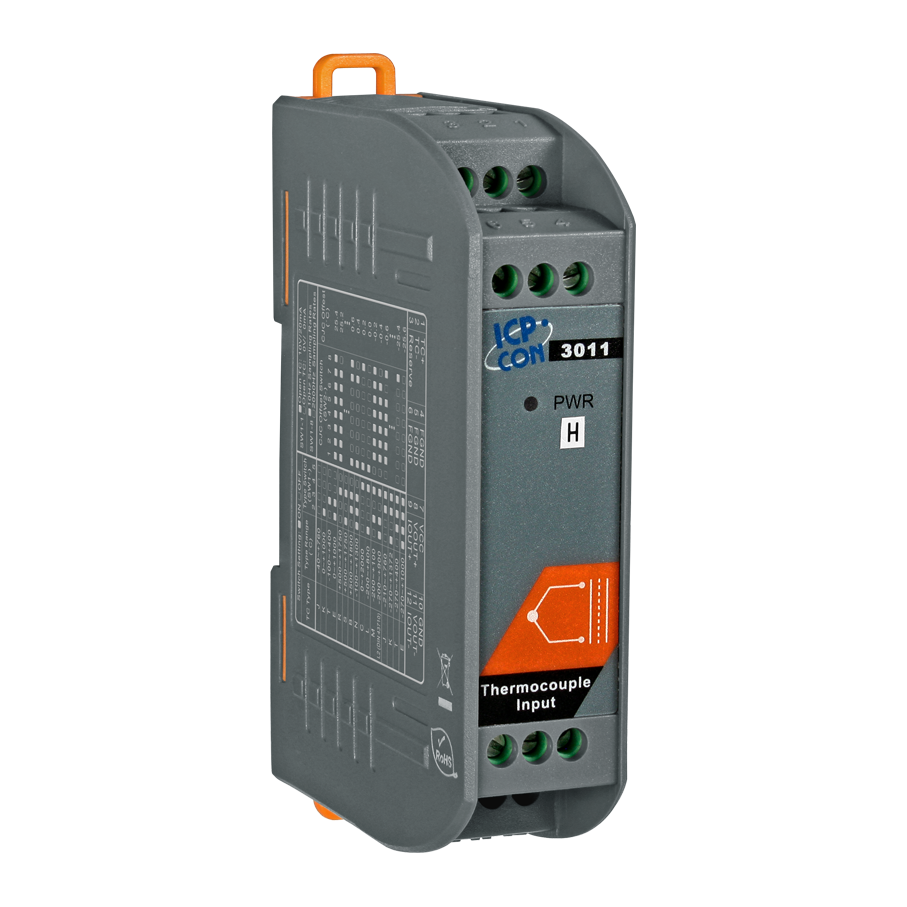

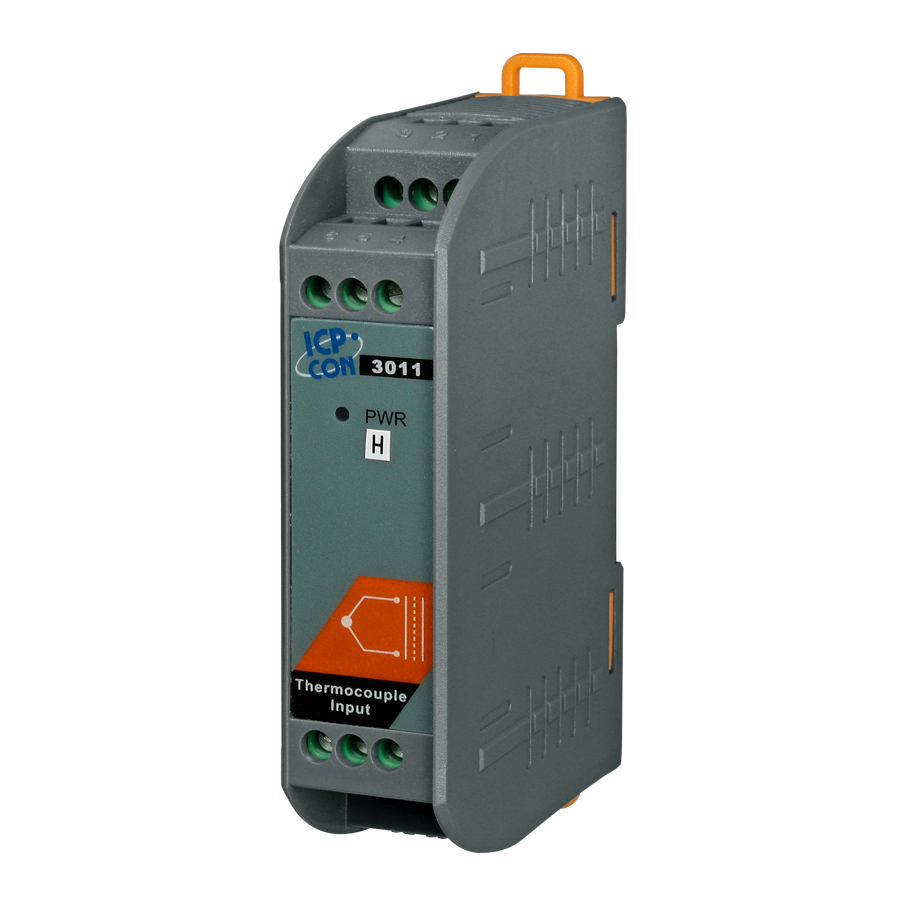

Модуль SG-3011H CR Isolated Thermocouple Input Module with High-speed Response Time (RoHS)

Модуль SG-3011H CR от компании ICP DAS предназначен для преобразования сигналов термопар в стандартизированные выходные сигналы с гальванической изоляцией. Это устройство обеспечивает высокоскоростной отклик и точность измерений, что делает его идеальным для применения в промышленных системах автоматизации, где требуется надежная обработка температурных данных.

**Ключевые технические особенности:**

• Время преобразования: 0,5 мс или 100 мс, выбираемое с помощью переключателя, что позволяет оптимизировать скорость обработки данных в зависимости от требований системы.
• Диапазон входных сигналов: поддержка различных типов термопар, включая J, K, T, E, R, S, B, N, C, L, M и L2, обеспечивая гибкость при выборе датчиков температуры.
• Разрешение АЦП: 24 бита с точностью ±0,1% от полного диапазона, что гарантирует высокую точность измерений.
• Режим смещения: настраиваемое смещение компенсации холодного спая, позволяющее учитывать температурные отклонения в точке соединения проводов.
• Выходные сигналы: два канала с диапазонами 0–20 мА и 0–10 В, обеспечивающие совместимость с различными системами управления и мониторинга.
• Точность ЦАП: ±0,1% от полного диапазона, что обеспечивает высокую точность передачи выходных сигналов.
• Разрешение ЦАП: 12 бит, позволяющее точно контролировать выходные значения.
• Входное сопротивление: 1,6 МОм, минимизируя влияние на измеряемый сигнал.
• Сопротивление нагрузки: менее 50 Ом, что обеспечивает совместимость с большинством промышленных устройств.
• Электропитание: рабочее напряжение 10–30 В постоянного тока и потребление тока 1,44 Вт, что делает устройство энергоэффективным.
• Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность 5–95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Монтаж: установка на DIN-рейку, обеспечивающая удобство монтажа в распределительных щитах и шкафах управления.
• Габаритные размеры: 74,5 x 24,5 x 113 мм и вес 0,1 кг, что позволяет экономить пространство при размещении в шкафах управления.
• Защита: наличие индикатора питания/передачи данных для мониторинга состояния устройства.

**Области применения и целевая аудитория:**

Модуль SG-3011H CR предназначен для использования в промышленных системах автоматизации, где требуется точное и надежное измерение температуры с помощью термопар. Он идеально подходит для предприятий, занимающихся контролем технологических процессов, мониторингом оборудования и обеспечением качества продукции. Целевая аудитория включает инженеров, технических специалистов и системных интеграторов, работающих в области промышленной автоматизации и контроля.

**Преимущества и совместимость:**

• Высокая точность и скорость обработки данных: благодаря 24-битному АЦП и выбору времени преобразования, модуль обеспечивает быструю и точную обработку сигналов термопар.
• Гибкость в выборе датчиков: поддержка широкого диапазона типов термопар позволяет адаптировать систему под конкретные требования измерений.
• Универсальность выходных сигналов: наличие как токового, так и напряженческого выходов обеспечивает совместимость с различными системами управления и мониторинга.
• Простота монтажа: компактные размеры и возможность установки на DIN-рейку упрощают интеграцию устройства в существующие системы.
• Надежность в различных условиях: широкий диапазон рабочих температур и влажности позволяет использовать модуль в разнообразных промышленных средах.

Модуль SG-3011H CR от ICP DAS представляет собой надежное и высокоточное решение для преобразования сигналов термопар, обеспечивая гибкость и совместимость с различными промышленными системами автоматизации.

Основные характеристики:
