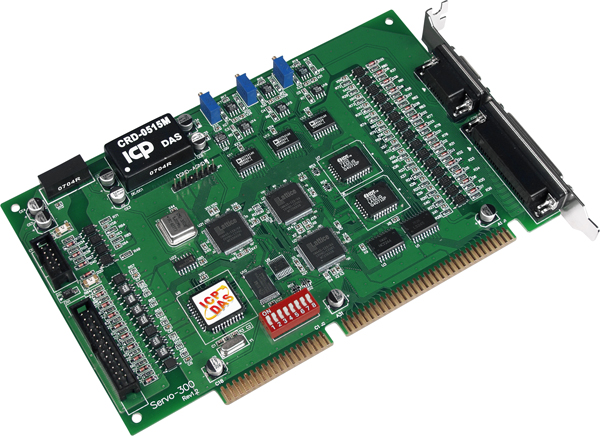

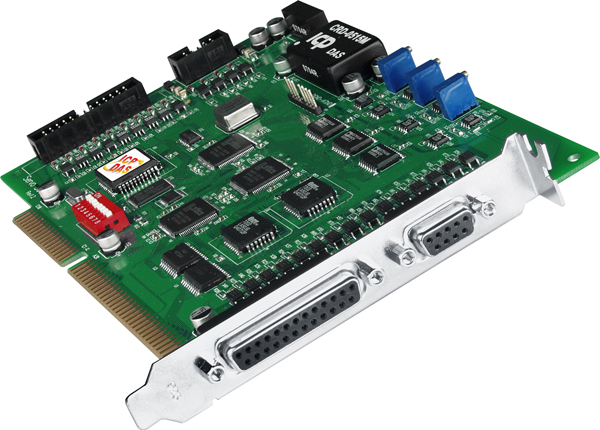

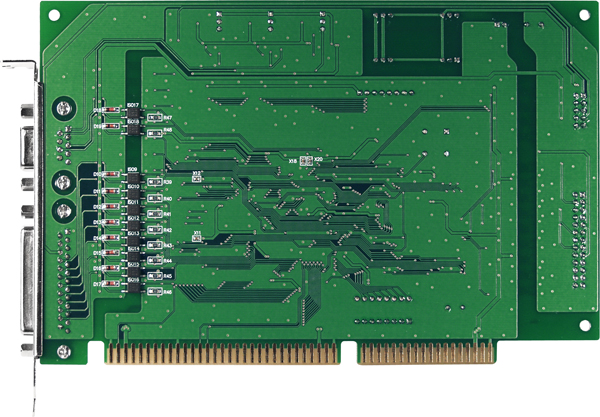

Плата управления серво-двигателями Servo-300 от компании ICP DAS предназначена для высокоскоростного управления тремя осями серво-приводов через ISA-шину. Она обеспечивает точное и надежное управление движением в различных промышленных приложениях.
Ключевые технические особенности платы Servo-300 включают:
- Количество осей: 3
- Режимы работы: симуляция, замкнутый цикл, открытый цикл
- Скоростной профиль: T-образная кривая
- Частота обновления серво: 3 мс на 3 оси
- Тип команды: напряжение
- Разрешение счетчика/энкодера: 32 бита
- Максимальная частота счета: 1 МГц
- Режим энкодера: CW/CCW, Pulse/Direction
- Цифровые входы: 8 каналов с оптической изоляцией 2500 Вт
- Цифровые выходы: 7 каналов с оптической изоляцией 2500 Вт
- Тип шины: ISA
- Потребление тока: +5 В при 500 мА
- Габаритные размеры: 120,4 мм x 90,8 мм
- Рабочая температура: 0 ~ +60°C
- Температура хранения: -20 ~ +80°C
- Влажность: 0 ~ 90% без конденсации
Плата Servo-300 находит применение в различных областях промышленной автоматизации, включая:
- Системы управления движением: для точного позиционирования и синхронизации нескольких осей.
- Оборудование для обработки материалов: в станках с ЧПУ, роботизированных системах и автоматизированных линиях.
- Тестовое оборудование: для проведения испытаний и калибровки компонентов, требующих точного контроля движения.
Преимущества платы Servo-300 включают:
- Высокая скорость отклика: благодаря частоте обновления 3 мс на 3 оси, обеспечивая быструю реакцию системы на изменения.
- Гибкость в настройке: поддержка различных режимов работы и типов команд позволяет адаптировать систему под конкретные задачи.
- Надежность: оптическая изоляция входов и выходов повышает устойчивость к помехам и защищает оборудование от перенапряжений.
- Компактность: небольшие габаритные размеры облегчают интеграцию платы в ограниченные пространства.
Плата Servo-300 совместима с операционными системами Windows 95, 98, ME и NT, что обеспечивает широкую совместимость с существующими программными решениями. Для расширения функциональности доступны дополнительные модули, такие как плата ввода энкодера DB-200 и релейный модуль DB-8R, которые могут быть интегрированы с платой Servo-300 для реализации более сложных систем управления движением.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120.4 x 90.8 |
| Разъем | DB9 "мама", DB25 "мама" |
| Потребление тока | +5 В @ 500 мА |
| Монтаж | В компьютер |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 0 ~ 90, без образования конденсата |
| Температура хранения, °C | -20 ~ +80 |
| Количество каналов дискретного ввода | 8 |
| Тип шины | ISA |
| Количество каналов дискретного вывода | 7 |
| Разрешение счетчика/энкодера, бит | 32 |
| Максимальная частота счета | 1 МГц |
| Изоляция каналов внутренней логики | 2500 Vrms |
| Режим энкодера | CW/CCW Pulse/Direction |
| Драйверы для ОС | DOS Windows 95/98/ME/NT4.0 |
| Число осей | 3 |
| Тип команды | Напряжение |
| Разрешение | 12 бит ±10 В |
| Время обновления | 3 мс/3 оси |
| Режим | Симуляция, закрытая петля, открытая петля |
| Линейная интерполяция | Любые 2/3 оси |
| Круговая интерполяция | Любые 2 оси |
| Кривая скорости | Т-образная |
| Вводы механических переключателей | Home, forward, backward limit, EMG |
| Интерфейс I/O серво-двигателя | Output: SVON |
