Артикул:
SC-6104-W5 CR
Характеристики
Полное наименование:
—

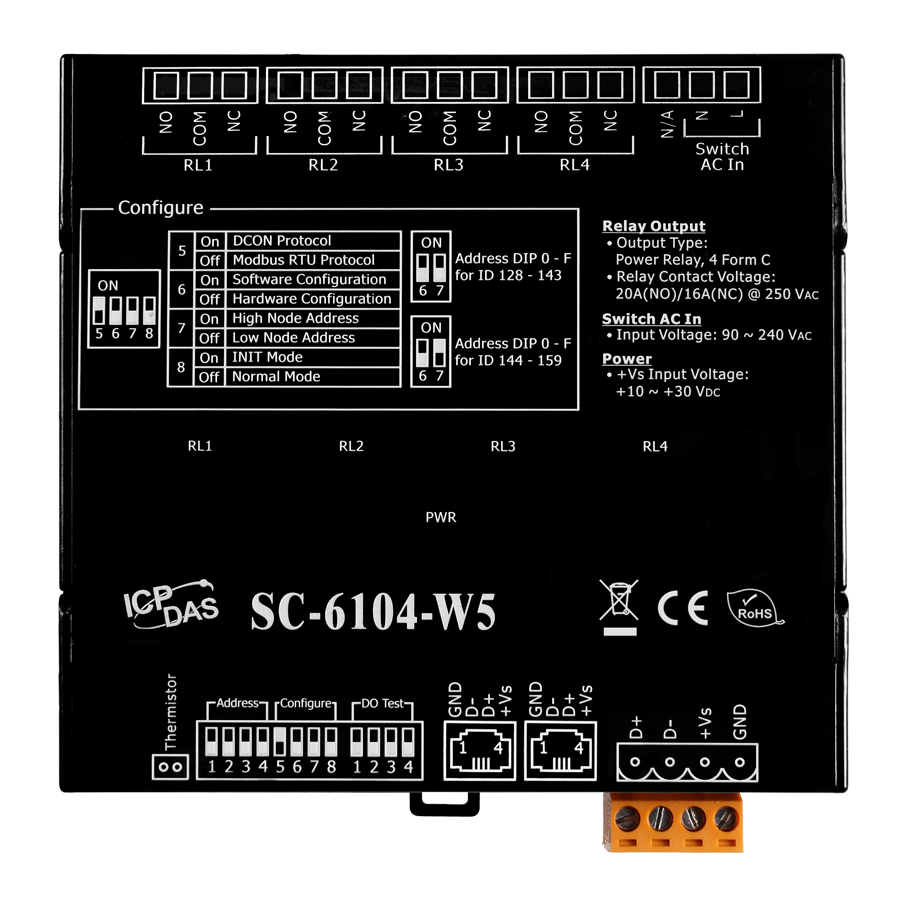

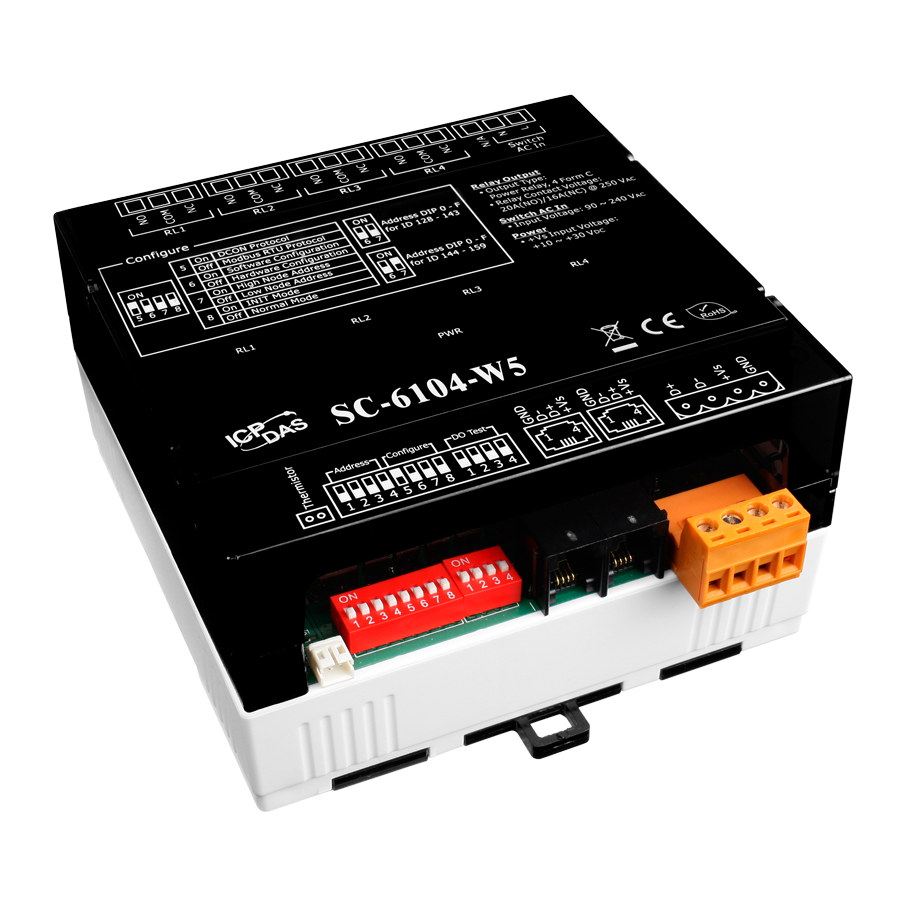

Модуль SC-6104-W5 CR 1-channel AC Digital Input and 4-channel Relay Output Lighting Control Module (ROHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль SC-6104-W5 CR от компании ICP DAS предназначен для управления освещением и автоматизации различных процессов в промышленной сфере. Он оснащён одним каналом дискретного ввода и четырьмя каналами релейного вывода, что позволяет эффективно интегрировать его в системы автоматизации зданий и производственных объектов.
Ключевые технические особенности модуля SC-6104-W5 CR включают:
- Дискретный вход: 1 канал с оптоизоляцией, поддерживающий напряжение от 90 до 240 В переменного тока. Входное сопротивление составляет 68 кОм при мощности 1 Вт, обеспечивая надёжную защиту от электромагнитных помех.
- Релейные выходы: 4 канала с силовыми реле типа Form C, способные переключать токи до 20 А при 250 В переменного тока (рекомендуемый рабочий ток — 5 А). Время переключения реле не превышает 20 мс, что гарантирует быструю реакцию системы.
- Интерфейсы связи: Поддержка протоколов Modbus RTU и DCON через интерфейс RS-485, обеспечивающая гибкость в интеграции с различными системами управления. Скорость передачи данных варьируется от 1200 до 115200 бит/с, что позволяет адаптировать модуль под конкретные требования.
- Электрическая изоляция: Внутренняя изоляция каналов логики составляет 5000 В, что повышает надёжность работы устройства в промышленных условиях.
- Монтаж: Компактные габариты (116 x 122 x 64 мм) и возможность монтажа на DIN-рейку упрощают установку модуля в распределительные щиты и шкафы управления.
- Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 90% без конденсации позволяют использовать модуль в различных климатических зонах и производственных помещениях.
Модуль SC-6104-W5 CR находит применение в следующих областях:
- Умные здания: Управление освещением, отоплением и вентиляцией для повышения энергоэффективности и комфорта.
- Промышленные предприятия: Автоматизация процессов, включая управление освещением, сигнализацией и другими системами.
- Системы безопасности: Интеграция с датчиками и сигнализациями для обеспечения комплексной защиты объектов.
Преимущества модуля SC-6104-W5 CR включают:
- Гибкость интеграции: Поддержка стандартных протоколов Modbus RTU и DCON облегчает подключение к существующим системам управления.
- Надёжность: Высокая износостойкость реле (до 10 миллионов переключений) и защита от электромагнитных помех обеспечивают долговечность устройства.
- Простота монтажа: Компактные размеры и монтаж на DIN-рейку упрощают установку и обслуживание модуля в распределительных щитах.
Модуль SC-6104-W5 CR от ICP DAS является надёжным и эффективным решением для автоматизации управления освещением и других процессов в промышленной сфере, обеспечивая высокую гибкость и надёжность при интеграции в различные системы управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 116 x 122 x 64 |
| Индикаторы ввода/вывода | 4 индикатора для каналов дискретного ввода |
| Потребление тока | 100 мА при 24 В пост.тока (2.4 Вт макс.) |
| Количество каналов датчика | 1 |
| Сторожевой таймер | Аппаратное значение: 128 ~ 159, Программное значение: 0 ~ 255 * Для Modbus RTU адрес 0 автоматически изменится на 1 |
| Тип каналов дискретного ввода | 90 ~ 240 В перем.тока |
| Входное сопротивление | 68 кОм, 1 Вт |
| Количество каналов дискретного ввода | 1 |
| Напряжение в закрытом состоянии | 60 В перем.тока |
| Напряжение в открытом состоянии | 85 В перем.тока |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 4 |
| Механическая износостойкость | 10000000 переключений |
| Установка значения при подаче питания | Есть |
| Время восстановления | 10 мс макс. |
| Электрическая износостойкость | 100000 переключений |
| Нагрузочная способность реле | 20 А (нормально открытый)/16А (нормально закрытый) при 250 В перем. (Рекомедуемый рабочий ток 5 А) |
| Время переключения реле | 20 мс макс. |
| Рабочее напряжение | 250 В перем. или 30 В пост. 10 ~ 30 В пост.тока |
| Тип каналов релейного вывода | Силовое реле, 4 Form C |
| Системные индикаторы | 1 индикатор питания |
| Разъем электропитания | RJ-11 (6P4C или 6P6C)/4-контактный разъем с винтовой фиксацией |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Разъем последовательного порта | RJ-11 (6P4C или 6P6C)/4-контактный разъем с винтовой фиксацией |
| Скорость передачи данных, бит/с | Аппаратное значение: фиксированные 9600, Программное значение: 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 5000 Vrms |
| Защита EFT (IEC 61000-4-4) | ±1 кВ для линии питания и канала связи |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Интерфейс управления | Локальное и удаленное управление состоянием реле (Вкл/Выкл) |
| Рабочая температура датчика, °C | -40 ~ +80 |
| Допустимое температурное отклонение | ±0.3°C при 25°C, макс. ±2°C |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
