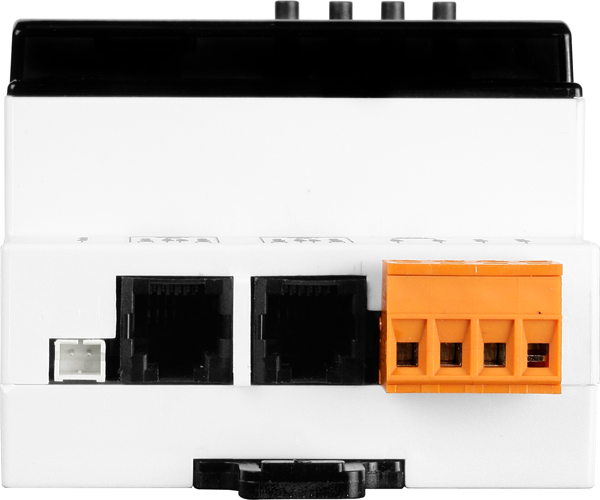

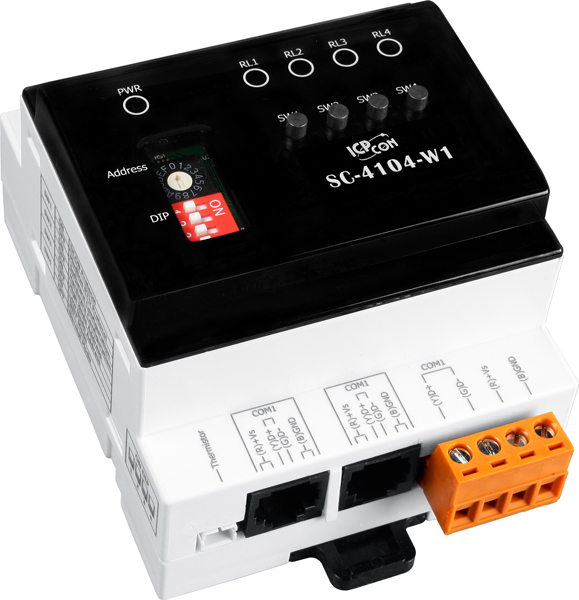

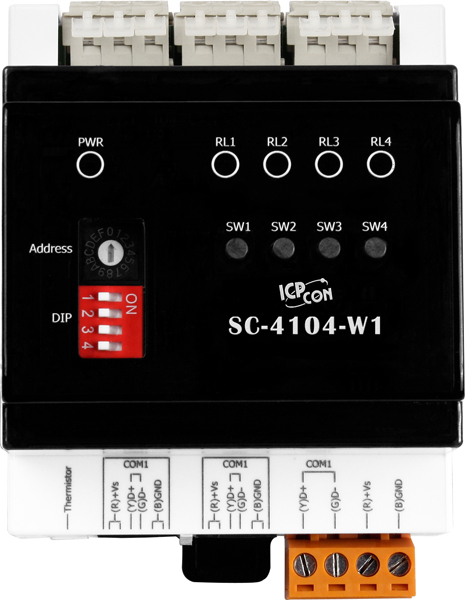

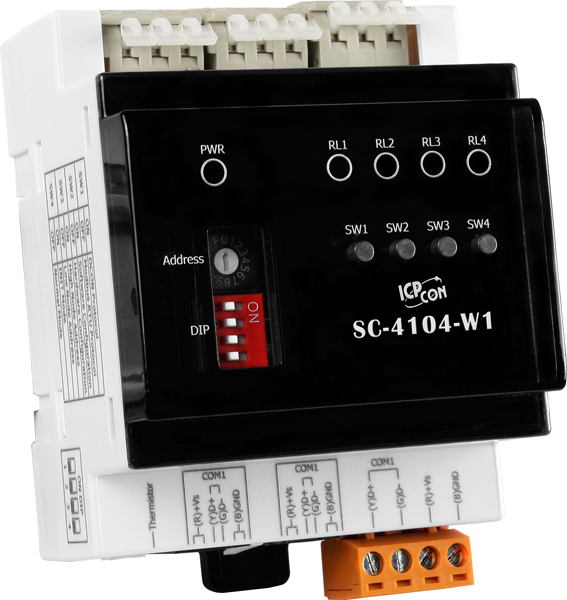

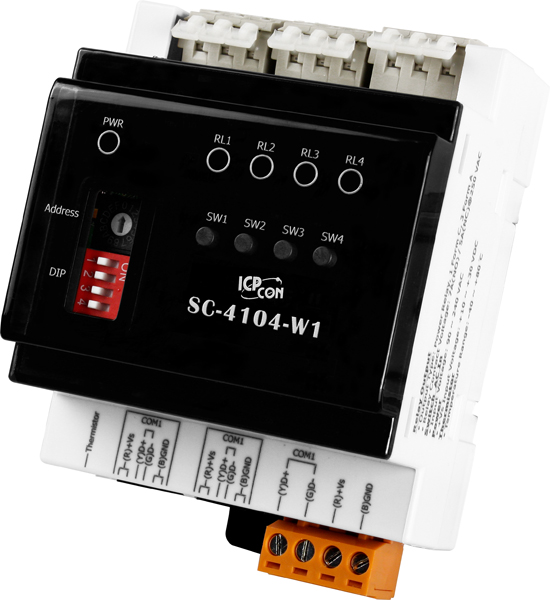

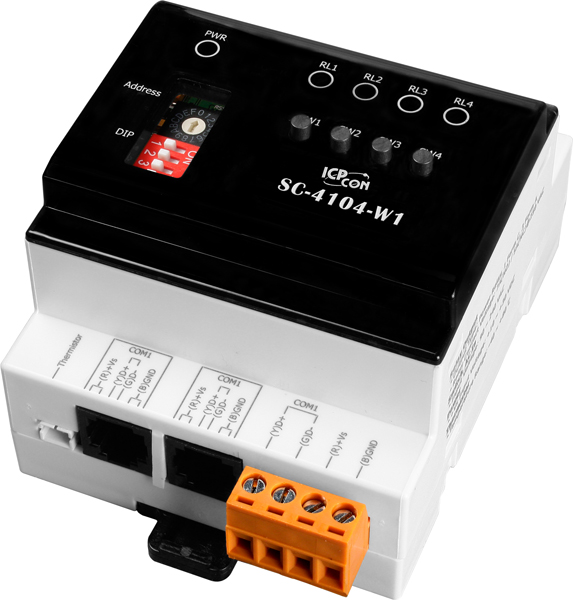

Модуль SC-4104-W1 CR 1-channel AC Digital Input and 4-channel Relay Output Lighting Control Module (

Модуль SC-4104-W1 CR от компании ICP DAS предназначен для управления освещением в промышленных и коммерческих объектах. Он оснащён одним каналом дискретного ввода и четырьмя каналами релейного вывода, что позволяет эффективно контролировать и автоматизировать системы освещения.

Ключевые технические особенности модуля включают:

• Дискретный вход: один канал, поддерживающий переменное напряжение от 90 до 240 В, с входным сопротивлением 68 кОм и мощностью 1 Вт. Напряжение в закрытом состоянии составляет 60 В, в открытом — 85 В.
• Релейные выходы: четыре канала с механической износостойкостью до 10 миллионов переключений для реле типа Form C и 5 миллионов для типа Form A. Электрическая износостойкость достигает 100 тысяч переключений. Нагрузочная способность реле — 7 А (нормально открытый) при 250 В переменного тока и 5 А (нормально закрытый) при 250 В переменного тока; рекомендуется рабочий ток — 1 А.
• Интерфейсы связи: последовательный порт RS-485 с поддержкой протоколов Modbus RTU и DCON. Скорость передачи данных варьируется от 1200 до 115200 бит/с, с аппаратным значением 9600 бит/с.
• Электрические характеристики: рабочее напряжение для реле — 250 В переменного тока или 30 В постоянного тока (для реле Form C — 0,4 Вт, для реле Form A — 0,2 Вт); для дискретного ввода — 90–240 В переменного тока.

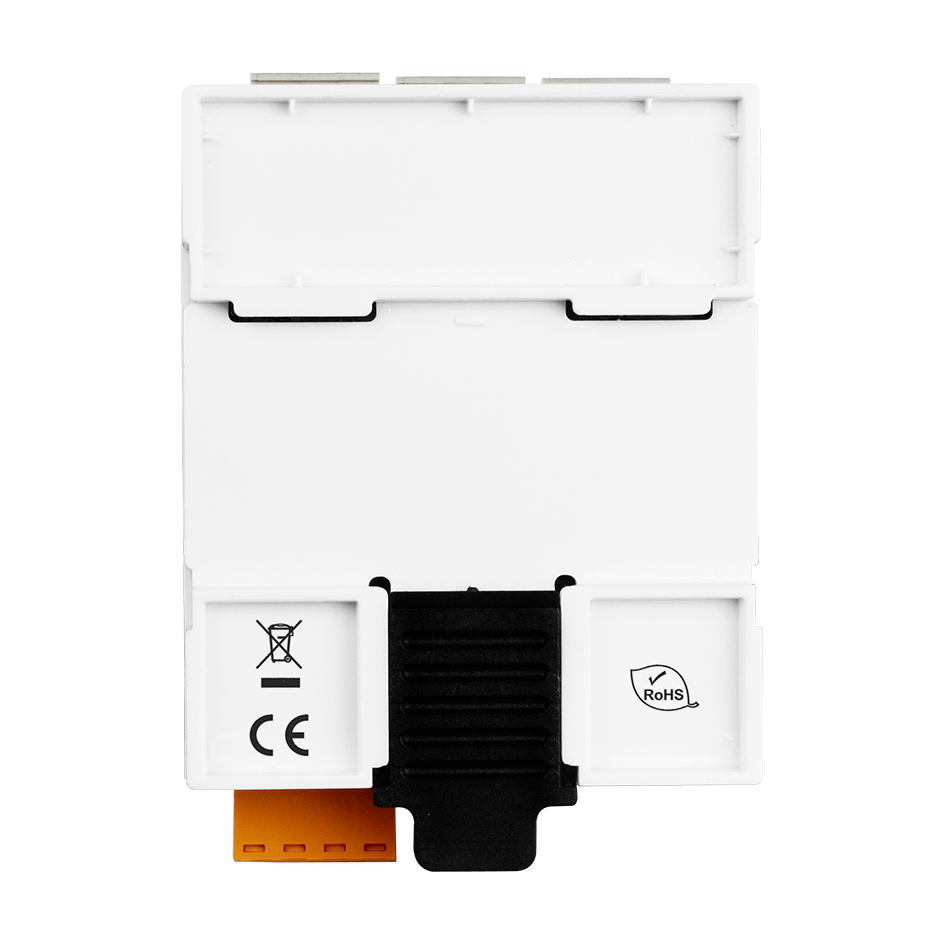

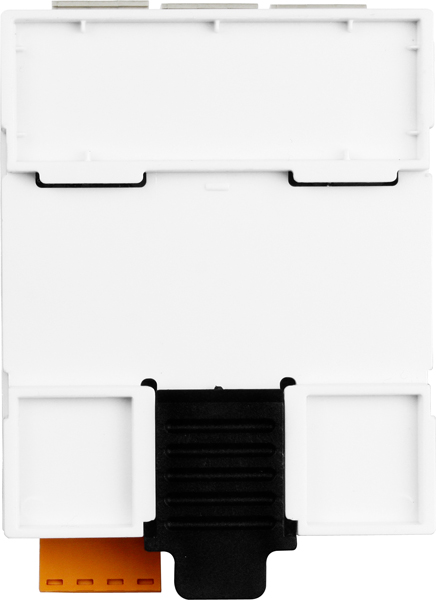

• Монтаж: устройство предназначено для установки на DIN-рейку, что обеспечивает удобство монтажа в распределительных щитах и шкафах управления.
• Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -30 до +80°C. Рабочая влажность — от 10% до 90% без образования конденсата.
• Защита: изоляция каналов внутренней логики — 5000 В переменного тока, защита от электростатических разрядов (ESD) — ±4 кВ для каждого канала, защита от быстрых транзиентных процессов (EFT) — ±1 кВ для линии питания и канала связи.

Модуль SC-4104-W1 CR находит применение в различных сферах, включая:

• Системы автоматизации освещения: управление освещением в промышленных и коммерческих зданиях, включая офисные центры, склады и производственные помещения.
• Энергетический менеджмент: мониторинг и управление потреблением электроэнергии через автоматизацию включения и выключения освещения в зависимости от времени суток или присутствия людей.
• Системы безопасности: интеграция с датчиками движения и другими системами для автоматического включения освещения в случае обнаружения движения, повышая безопасность объектов.

Преимущества модуля SC-4104-W1 CR включают:

• Гибкость в настройке: возможность программирования различных сценариев управления освещением, включая таймеры и реакции на входные сигналы.
• Надёжность: высокая механическая и электрическая износостойкость реле обеспечивает долгосрочную эксплуатацию без необходимости частой замены компонентов.
• Совместимость: поддержка стандартных протоколов Modbus RTU и DCON позволяет интегрировать модуль в существующие системы автоматизации без значительных изменений в инфраструктуре.
• Удобство монтажа: компактные габариты и возможность установки на DIN-рейку упрощают процесс монтажа и экономят пространство в распределительных щитах.

Модуль SC-4104-W1 CR является эффективным решением для автоматизации управления освещением, обеспечивая надёжность, гибкость и совместимость с различными системами управления. Его применение способствует повышению энергоэффективности и безопасности объектов, а также упрощает процессы эксплуатации и обслуживания.
