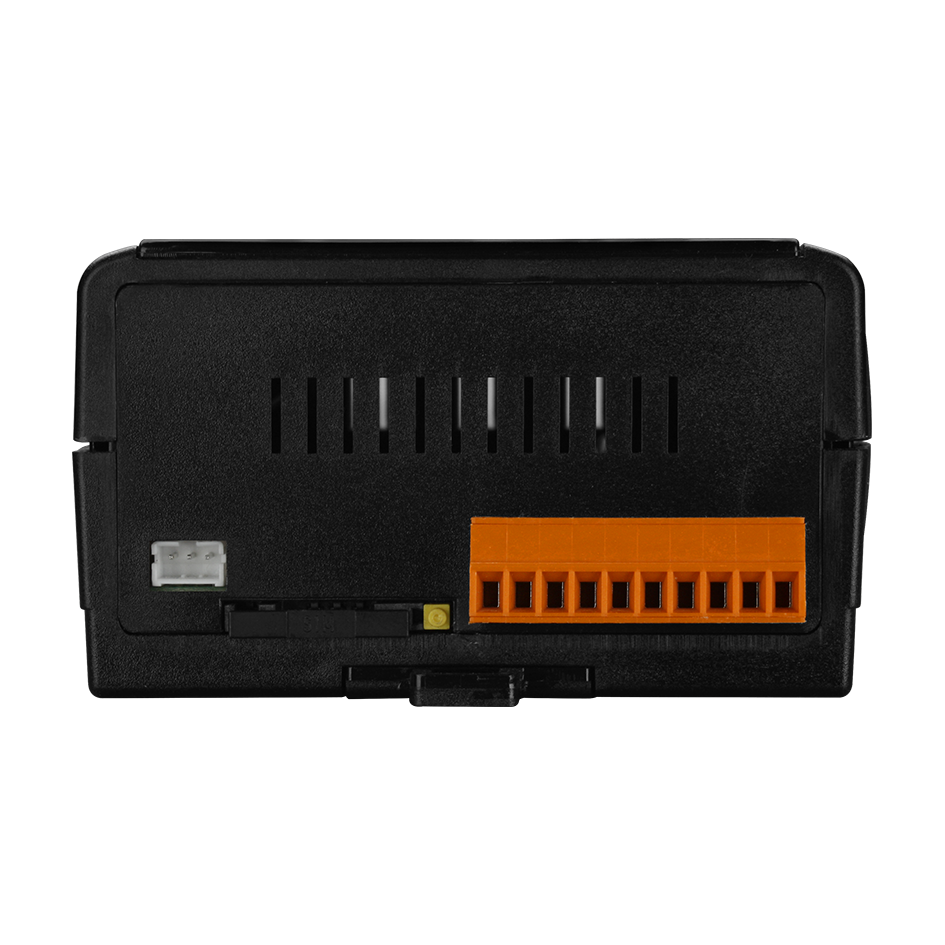

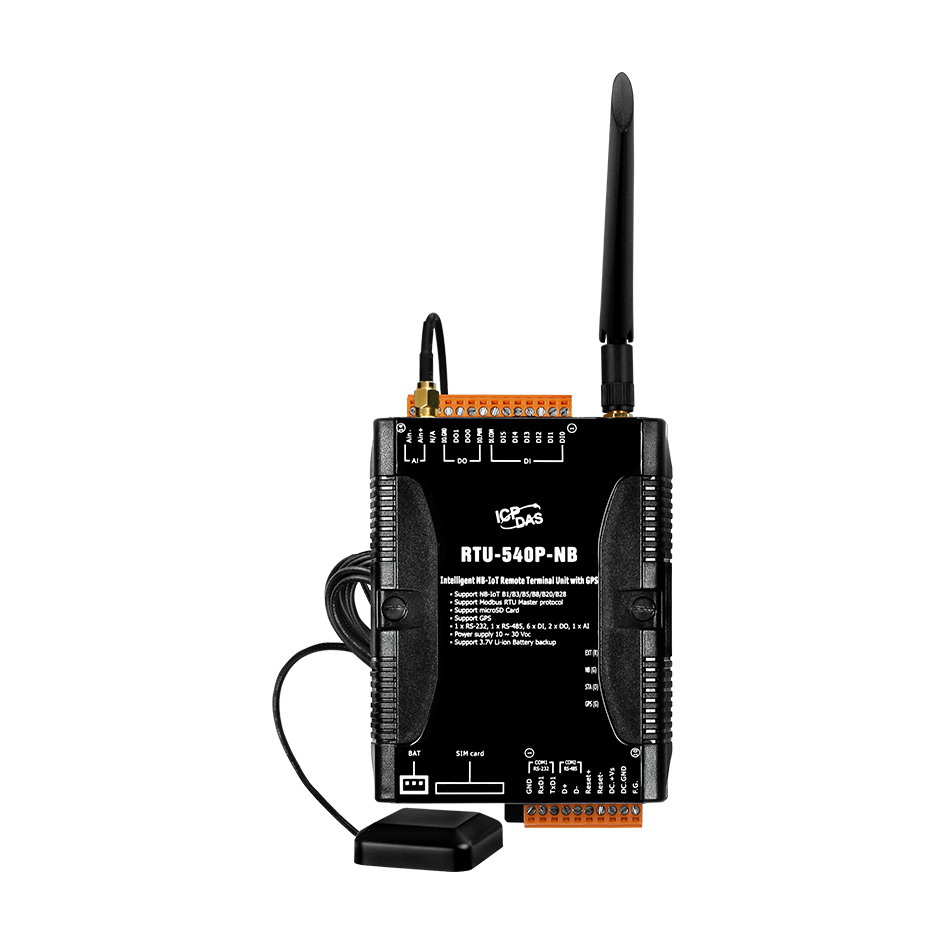

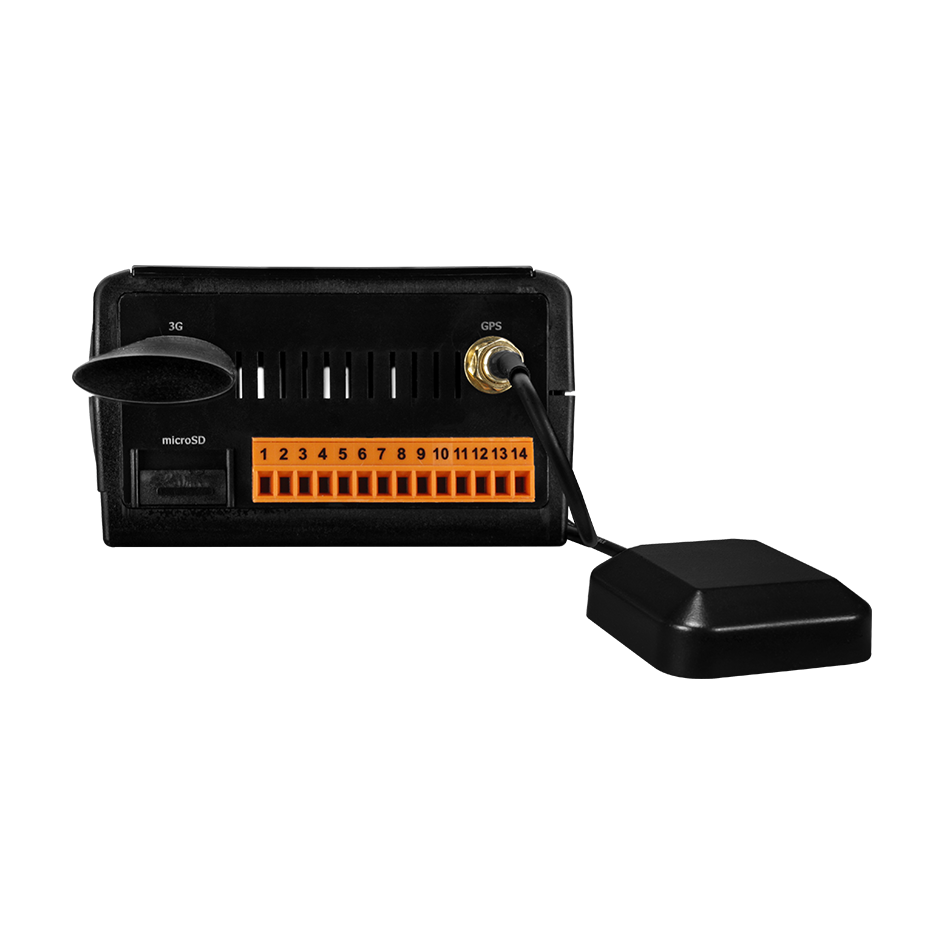

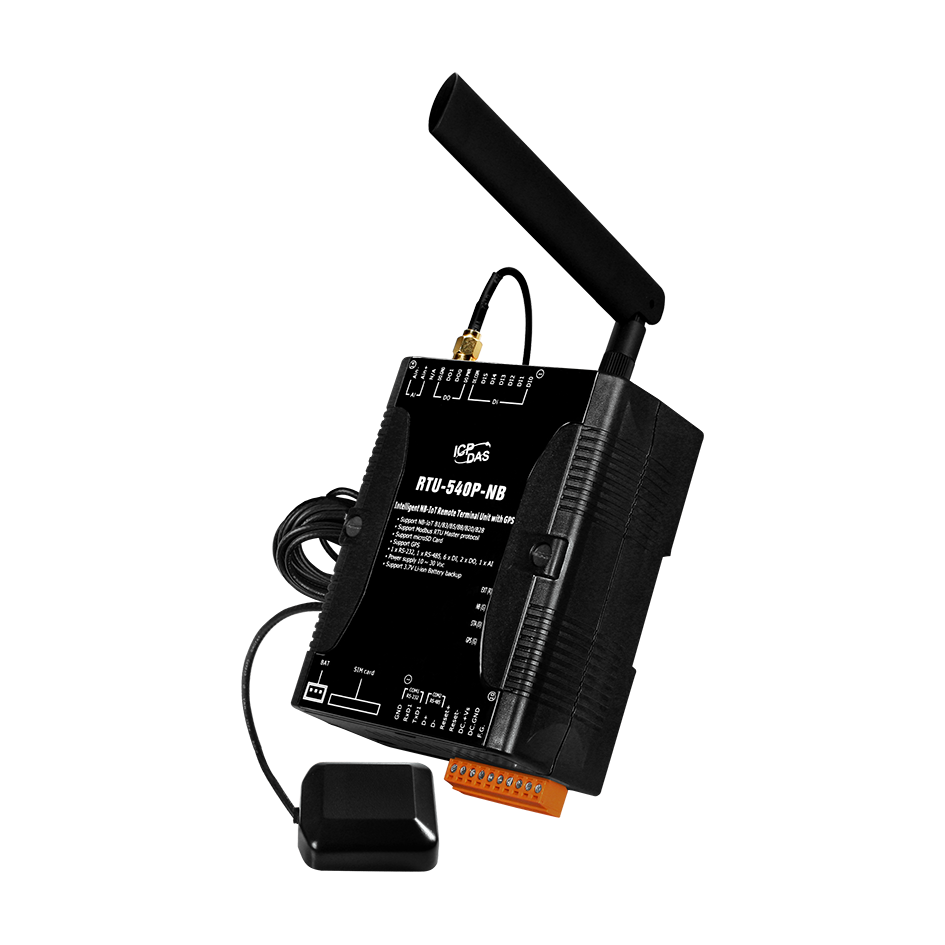

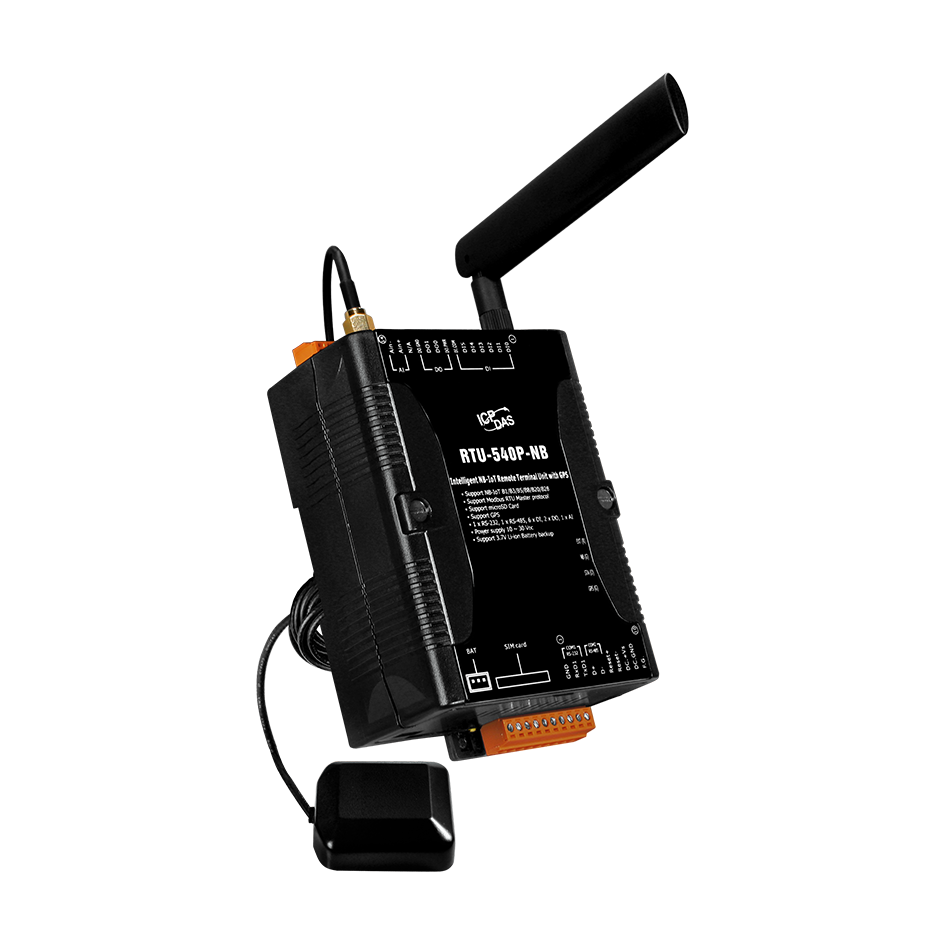

Модуль RTU-540P-NB CR от компании ICP DAS представляет собой интеллектуальное устройство удаленного сбора данных, оснащенное LTE NB-IoT модулем и GPS-приемником. Это решение предназначено для эффективного мониторинга и управления удаленными объектами в промышленных условиях.
**Ключевые технические особенности:**
- Сетевые возможности: поддержка LTE NB-IoT с частотными диапазонами B1, B3, B5, B8, B20 и B28, обеспечивающая надежную связь в различных регионах.
- Интерфейсы связи: один порт RS-232 и один порт RS-485 для подключения к различным устройствам и системам.
- Ввод/вывод сигналов: 6 каналов дискретного ввода (тип Sink/Source), 2 канала дискретного вывода (открытый коллектор) и 1 аналоговый вход с диапазоном 0–20 мА и разрешением 12 бит.
- GPS-функциональность: поддержка формата GPRMC (NMEA 0183 версия 3.01) для точного определения местоположения.
- Питание: рабочее напряжение 10–30 В постоянного тока с защитой от неверной полярности и встроенным аккумулятором Li-ion 3,7 В для обеспечения бесперебойной работы при перебоях в электроснабжении.
- Защита: соответствие стандартам IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT) и IEC 61000-4-5 (защита от выброса напряжения), а также изоляция каналов внутренней логики на 3750 В постоянного тока.
- Монтаж: установка на DIN-рейку, что упрощает интеграцию в существующие системы.
**Области применения и целевая аудитория:**
Модуль RTU-540P-NB CR идеально подходит для применения в системах мониторинга окружающей среды, удаленного управления промышленным оборудованием и мониторинга транспортных средств. Он обеспечивает надежную передачу данных в реальном времени, что критично для эффективного управления и принятия оперативных решений в различных отраслях промышленности.
**Преимущества и совместимость:**
- Интеграция с Modbus RTU: возможность подключения до трех устройств Modbus RTU через порт RS-485, расширяя функциональность системы.
- Поддержка MQTT: обеспечение эффективной передачи данных в облачные сервисы и системы управления.
- Хранение данных: поддержка microSD-карты для локального хранения данных, превращая устройство в удаленный регистратор данных.
- Надежность: встроенная функция сторожевого таймера и защита от неверной полярности повышают устойчивость устройства к внешним воздействиям.
Модуль RTU-540P-NB CR от ICP DAS представляет собой надежное и функциональное решение для организации систем удаленного мониторинга и управления в промышленных условиях, обеспечивая высокую степень интеграции и гибкости при эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 132 x 91 |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Скорость передачи данных (LTE) | LTE NB-IoT B1, B3, B5, B8, B20, B28 |
| Протокол GPS | GPRMC format (NMEA 0183 version 3.01) |
| Тип устройства | Контроллер |
| Сторожевой таймер | Есть |
| Количество каналов дискретного ввода | 6 |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Передаваемые сигналы | RS-232: Tx, Rx, GND RS-485: Data+, Data- |
| Защита EFT (IEC 61000-4-4) | Есть |
| Защита ESD (IEC 61000-4-2) | Есть |
| Защита от выброса напряжения (IEC 61000-4-5) | Есть |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Количество каналов АЦП | 1 |
| Диапазон входных сигналов по току | 0 ~ 20 мА |
| Разрешение АЦП | 12 бит |
| Ток нагрузки | 100 мА макс. |
| Количество каналов дискретного вывода | 2 |
| Напряжение нагрузки | +30 В макс. |
| Тип каналов дискретного вывода | Тип 'открытый коллектор' |
| Процессор | ARM |
| Количество каналов | 32 |
| Чувствительность | Отслеживание: -159 dBm макс.; Холодный старт: -146 dBm макс. |
| Время сбора данных | Горячий старт: 2 с.; Холодный старт: 36 с |
| Максимальная частота входного сигнала | 40 Гц |
| Количество каналов таймера/счётчика | 6 |
| Минимальная ширина импульса | 25 мс |
