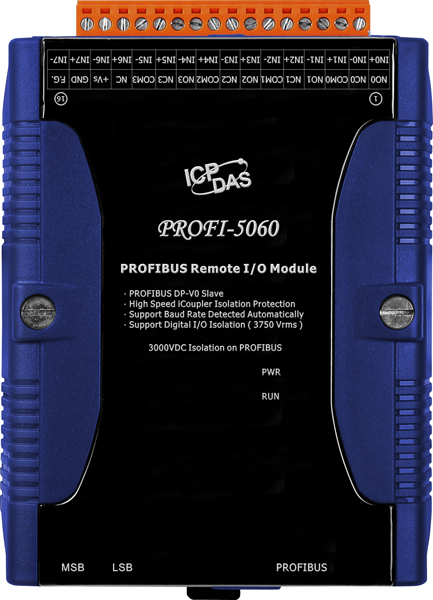

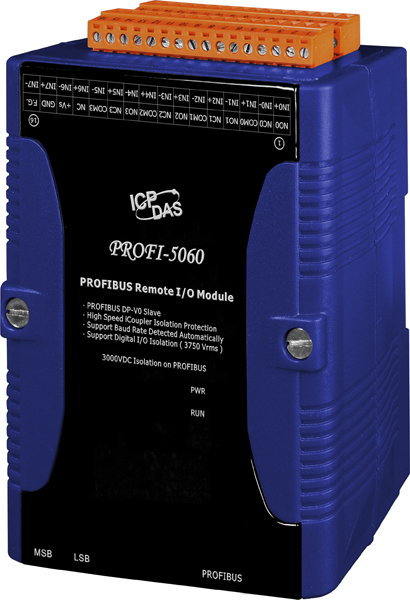

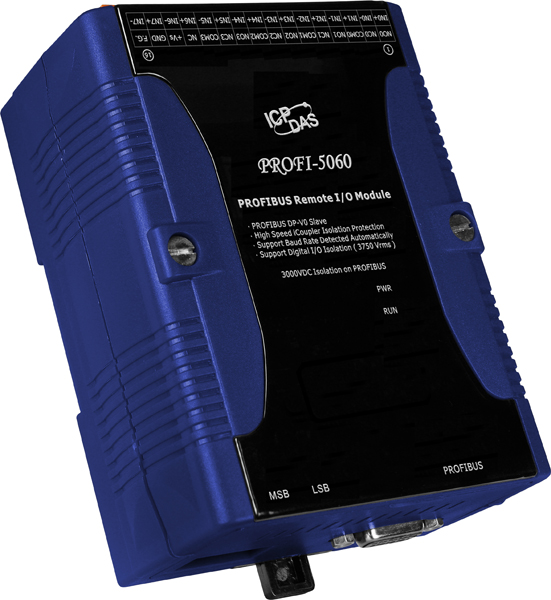

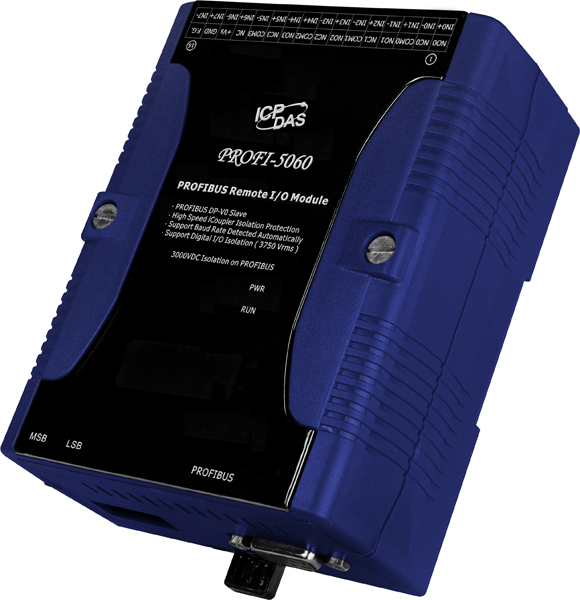

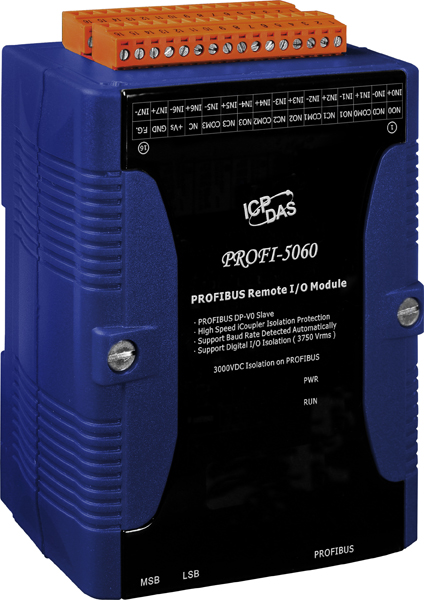

Модуль PROFI-5060 CR от компании ICP DAS представляет собой устройство для интеграции в системы автоматизации, использующие протокол PROFIBUS DP. Он оснащен 8 каналами изолированного дискретного ввода и 4 каналами релейного вывода, что обеспечивает гибкость в подключении различных типов оборудования и датчиков.
Ключевые технические особенности модуля включают:
- Интерфейс PROFIBUS DP: контроллер Profichip VPCLS2 и трансивер ADI ADM2486 обеспечивают надежную и быструю передачу данных со скоростью до 12 Мбит/с.
- Дискретный ввод: 8 каналов с возможностью конфигурации как Sink, так и Source, поддерживающие логические уровни 0 (до 1 В) и 1 (от 4 до 30 В), с входным сопротивлением 3 кОм.
- Релейный вывод: 4 канала с контактами Form C, способные переключать токи до 0,6 А при 125 В переменного тока и до 2 А при 30 В постоянного тока. Время переключения реле составляет 3 мс, а время восстановления — 2 мс, что обеспечивает быструю реакцию системы.
- Изоляция: внутренние каналы логики изолированы на 3750 В постоянного тока, а между шиной и логикой — на 2,5 кВ, что повышает устойчивость устройства к внешним помехам и защищает от коротких замыканий.
- Защита от электростатического разряда (ESD): соответствует стандарту IEC 61000-4-2 с уровнем защиты 4 кВ, что снижает риск повреждения устройства при воздействии статического электричества.
- Электропитание: рабочее напряжение от 10 до 40 В постоянного тока с потреблением 1 Вт и наличием защиты от неверной полярности, что упрощает интеграцию в различные системы питания.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность от 10 до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
- Монтаж: корпус из пластика с размерами 91 x 128 x 52 мм предназначен для монтажа на DIN-рейку, обеспечивая удобство установки и экономию пространства в распределительных щитах.
Модуль PROFI-5060 CR идеально подходит для применения в системах автоматизации, где требуется надежный сбор и передача данных с различных датчиков и исполнительных механизмов. Он может быть использован в промышленных процессах, системах управления зданием, а также в оборудовании для мониторинга и контроля. Благодаря своей гибкости и надежности, этот модуль обеспечивает эффективную интеграцию в существующие системы автоматизации, повышая их функциональность и устойчивость к внешним воздействиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 91 x 128 x 52 |
| Светодиодные индикаторы | PWR, RUN |
| Потребление тока | 1 Вт |
| Количество каналов релейного вывода | 4 |
| Скорость передачи данных | до 12 Мбит/с |
| Количество каналов дискретного ввода | 8 |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 1 | +4 ~ +30 В |
| Входное сопротивление | 3 кОм |
| Напряжение лог. 0 | +1 В макс. |
| Материал корпуса | Пластик |

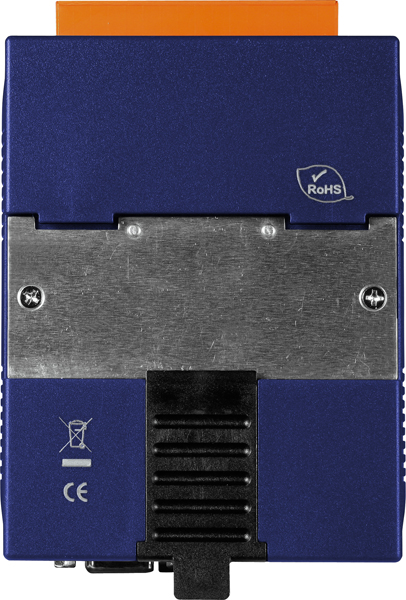

| Монтаж | На DIN-рейку |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 40 В пост. |
| Нагрузочная способность реле | 0.6 А @ 125 В пер.; 2 А @ 30 В пост. |
| Время переключения реле | 3 мс |
| Тип каналов релейного вывода | Form C |
| Время восстановления | 2 мс |
| Механическая износостойкость | 500000 переключений |
| Дальность передачи | Зависит от скорости |
| Контроллер | Profichip VPCLS2 |
| Трансивер | ADI ADM2486 |
| Протокол | PROFIBUS DP-V0 |
| Изоляция | 3 кВ для DC-DC, 2.5 кВ шина-логика |

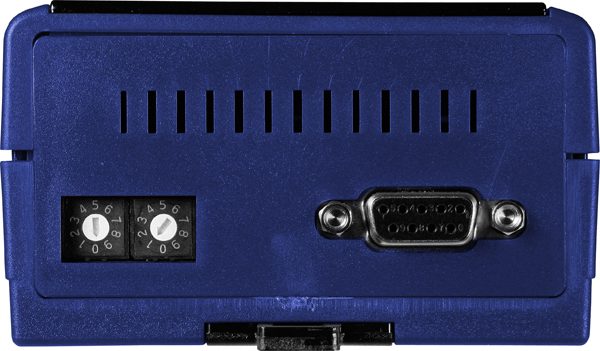

| Разъемы | DB9 'мама' |
