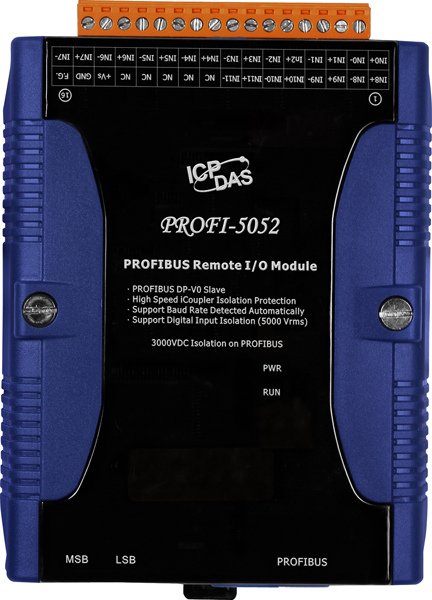

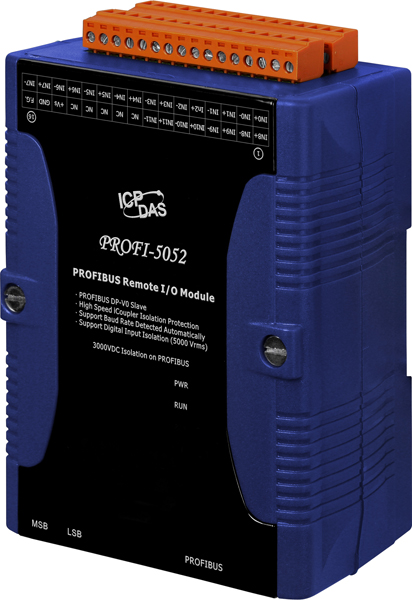

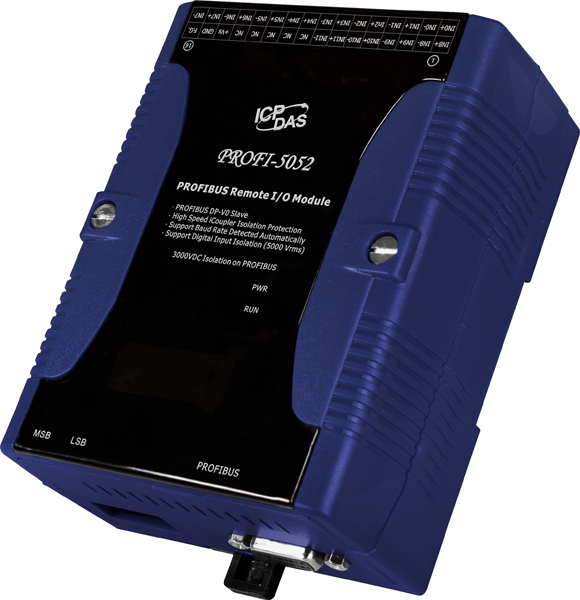

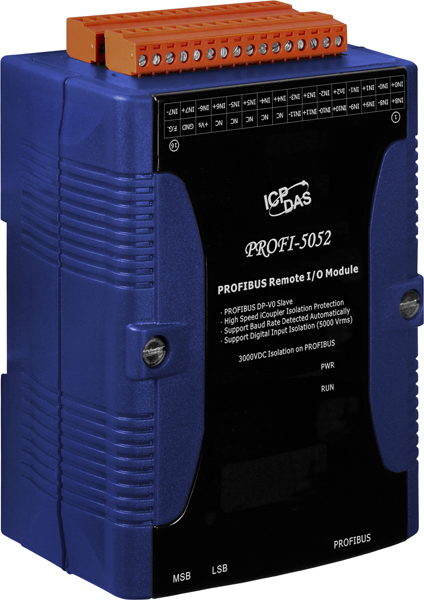

Модуль PROFI-5052 CR от компании ICP DAS представляет собой устройство для изолированного дискретного ввода, оснащённое 12 каналами, поддерживающими протокол PROFIBUS DP-V0. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного и быстрого сбора цифровых сигналов с внешних устройств.
Ключевые технические особенности модуля включают:

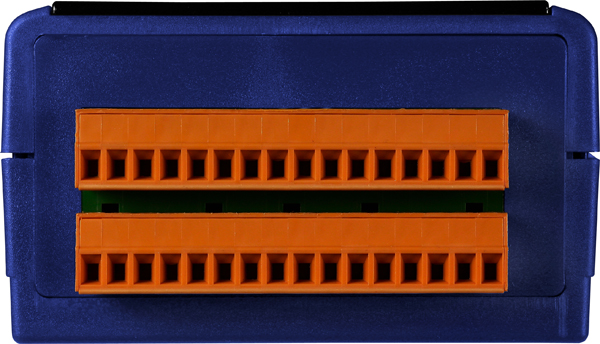

- Количество каналов ввода: 12, с возможностью конфигурации каждого канала как Sink или Source.
- Уровни напряжения: логический 0 — до 1 В, логический 1 — от 4 до 30 В, что обеспечивает совместимость с различными типами датчиков и устройств.
- Входное сопротивление: 3 кОм, оптимизированное для работы с оптопарами.
- Изоляция: 5000 В RMS между полем и логикой, 3000 В DC для питания, 2500 В RMS между шиной и логикой, что гарантирует защиту от помех и перенапряжений.
- Скорость передачи данных: до 12 Мбит/с, обеспечивая быструю и эффективную передачу информации.
- Питание: рабочее напряжение от 10 до 40 В постоянного тока, с защитой от неверной полярности и потреблением 1 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, влажность от 10 до 90% без конденсации, что позволяет использовать модуль в различных промышленных средах.
- Габариты: 91 x 128 x 52 мм, предназначены для монтажа на DIN-рейку, что упрощает интеграцию в существующие системы.
- Защита от ESD: 4 кВ, соответствующая стандарту IEC 61000-4-2, обеспечивая дополнительную надёжность в условиях электростатических помех.
Модуль PROFI-5052 CR предназначен для использования в различных областях промышленной автоматизации, включая:
- Автоматизация производственных процессов.
- Системы управления технологическими процессами.
- Мониторинг и управление оборудованием на предприятиях.
Благодаря поддержке протокола PROFIBUS DP-V0, модуль обеспечивает совместимость с широким спектром контроллеров и устройств, использующих этот стандарт. Конфигурация устройства осуществляется с помощью GSD-файла, что упрощает настройку и интеграцию в систему. Модуль оснащён светодиодными индикаторами PWR и RUN для визуального контроля состояния устройства.
Преимущества использования модуля PROFI-5052 CR включают:
- Высокая степень изоляции: защита от перенапряжений и электростатических разрядов повышает надёжность системы.
- Гибкость подключения: возможность настройки каждого канала как Sink или Source расширяет область применения модуля.
- Простота интеграции: поддержка стандартного протокола PROFIBUS DP-V0 и использование GSD-файла для конфигурации упрощают процесс внедрения.
- Надёжность в различных условиях: широкий диапазон рабочих температур и защита от конденсации обеспечивают стабильную работу в сложных промышленных средах.
Модуль PROFI-5052 CR является эффективным решением для предприятий, стремящихся повысить эффективность и надёжность своих систем автоматизации, обеспечивая качественный сбор и передачу цифровых сигналов с внешних устройств.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 91 x 128 x 52 |
| Светодиодные индикаторы | PWR, RUN |
| Потребление тока | 1 Вт |
| Скорость передачи данных | До 12 Мбит/с |
| Количество каналов дискретного ввода | 12 |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 1 | +4 ~ +30 В |
| Входное сопротивление | 3 кОм |
| Напряжение лог. 0 | +1 В макс. |
| Материал корпуса | Пластик |

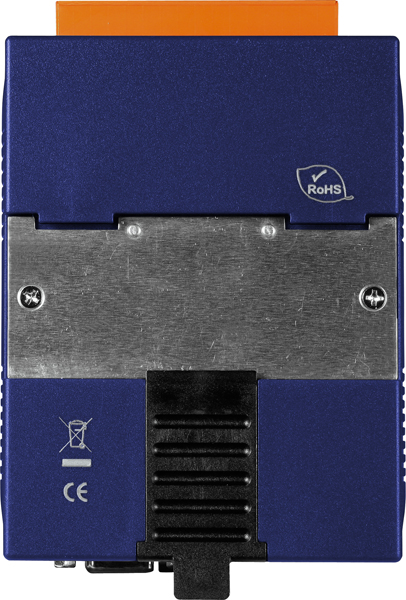

| Монтаж | На DIN-рейку |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Изоляция каналов внутренней логики | 5000 Vrms |
| Тип устройства | Модуль дискретного ввода |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 40 В пост. |
| Дальность передачи | Зависит от скорости |
| Контроллер | Profichip VPCLS2 |
| Трансивер | ADI ADM2486 |
| Протокол | PROFIBUS DP-V0 |
| Изоляция | 3 кВ для DC-DC, 2.5 кВ шина-логика |

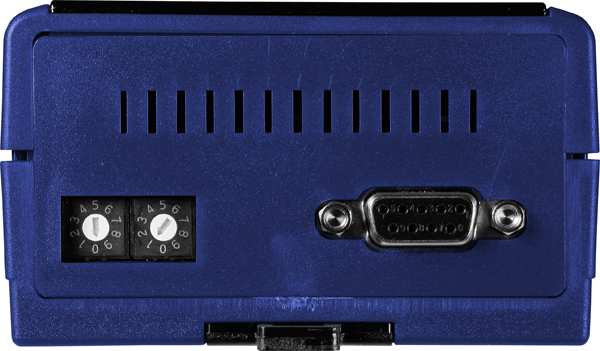

| Разъемы | DB9 'мама' |
