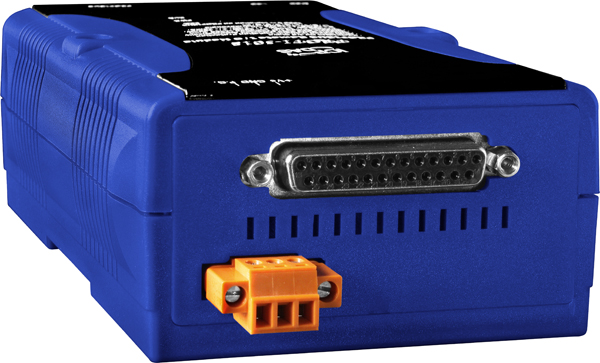

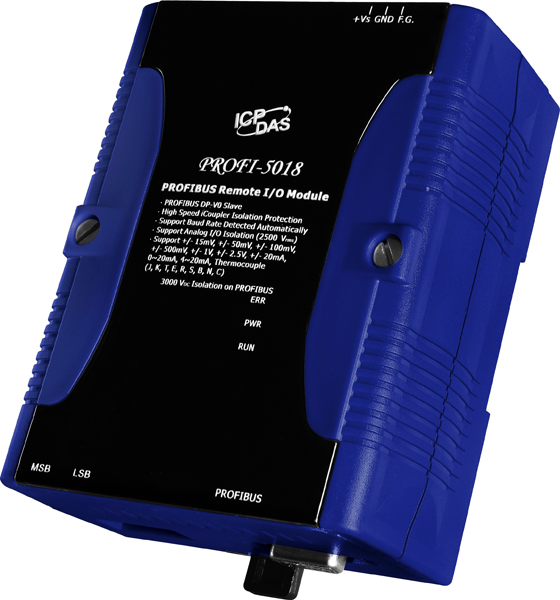

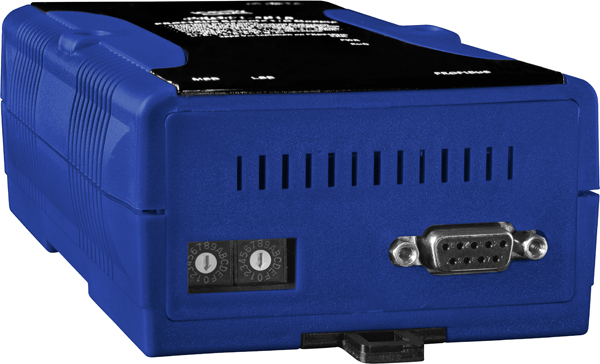

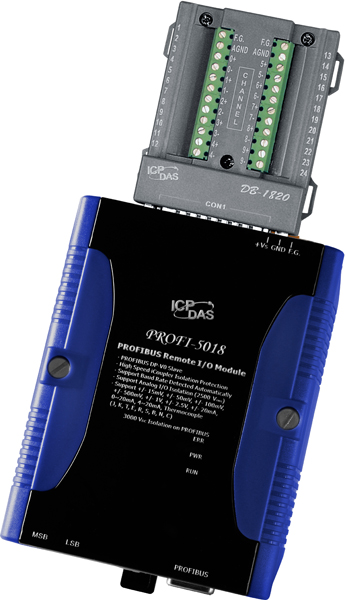

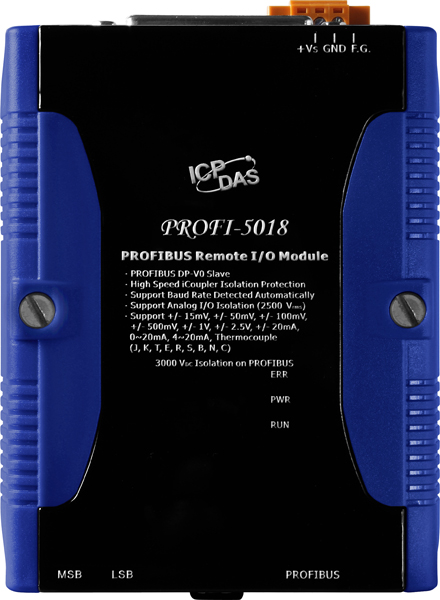

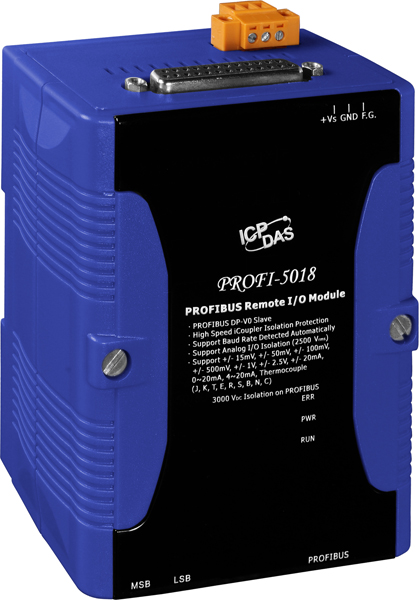

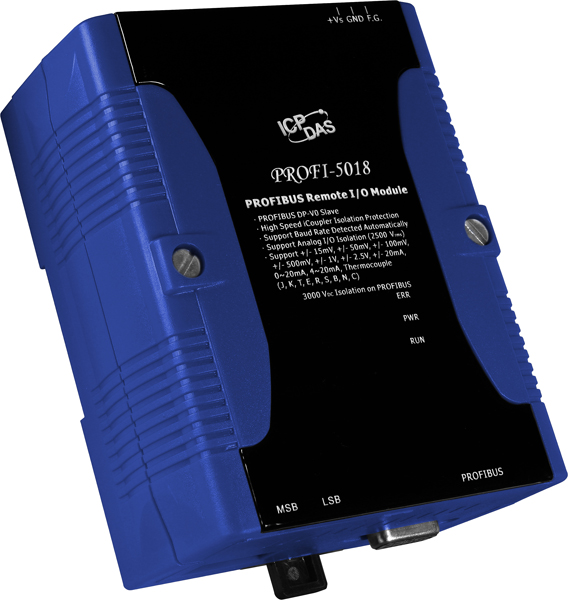

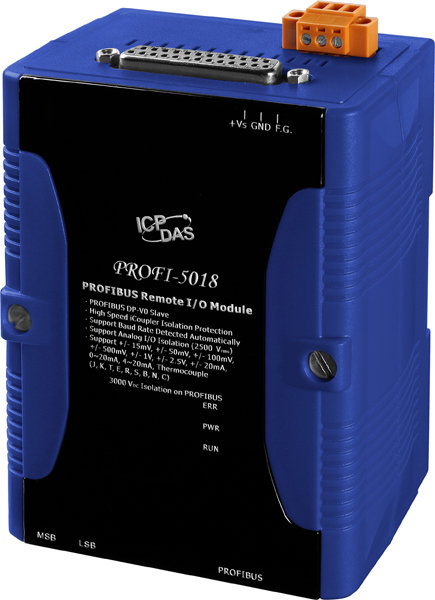

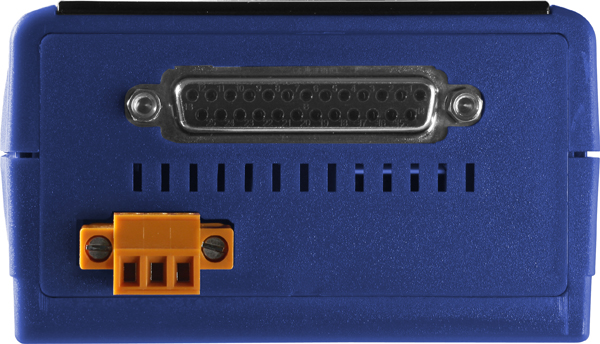

Модуль PROFI-5018/S CR от компании ICP DAS представляет собой устройство удаленного ввода-вывода, предназначенное для интеграции в системы автоматизации, использующие протокол PROFIBUS DP. Этот модуль обеспечивает 10 каналов изолированного ввода сигналов от термопар, что делает его идеальным для применения в промышленных процессах, где требуется точный мониторинг температуры.
Ключевые технические особенности модуля PROFI-5018/S CR включают:
- Диапазоны входных сигналов: поддержка различных типов термопар (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) с диапазоном температур от -270°C до +2320°C, а также входных сигналов по току (±20 мА, 0–20 мА, 4–20 мА) и напряжению (±50 мВ, ±100 мВ, ±15 мВ, ±2,5 В, ±1 В).
- Точность АЦП: ±0,1% от полного диапазона, обеспечивающая высокую точность преобразования аналоговых сигналов в цифровую форму.
- Скорость передачи данных: до 12 Мбит/с, что позволяет эффективно передавать данные в реальном времени.
- Изоляция: 3 кВ для DC-DC и 2,5 кВ между шиной и логикой, обеспечивая защиту от электрических помех и повышая надежность системы.
- Защита от электростатического разряда (ESD): 4 кВ для каждого контакта, что повышает устойчивость устройства к внешним воздействиям.
- Рабочие условия: температурный диапазон от -25°C до +75°C и влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
- Питание: рабочее напряжение от 10 до 40 В постоянного тока, обеспечивающее гибкость в выборе источника питания.
- Монтаж: установка на DIN-рейку, что упрощает интеграцию в существующие системы управления.
Модуль PROFI-5018/S CR предназначен для использования в системах автоматизации, где требуется мониторинг температуры с помощью термопар. Он идеально подходит для применения в энергетическом секторе, химической промышленности, нефтегазовой отрасли и других сферах, где необходима точная и надежная передача данных о температуре. Благодаря поддержке протокола PROFIBUS DP, модуль легко интегрируется в существующие системы автоматизации, обеспечивая эффективный обмен данными между устройствами.
Преимущества модуля PROFI-5018/S CR включают:
- Высокая точность измерений: благодаря точности АЦП ±0,1% от полного диапазона и поддержке различных типов термопар, модуль обеспечивает надежные данные о температуре.
- Гибкость в подключении: поддержка различных диапазонов входных сигналов по току и напряжению позволяет интегрировать модуль в разнообразные системы.
- Надежность: изоляция и защита от электростатического разряда повышают устойчивость устройства к внешним воздействиям и помехам.
- Универсальность монтажа: возможность установки на DIN-рейку упрощает процесс интеграции в существующие системы управления.
Модуль PROFI-5018/S CR от ICP DAS является надежным и высокоточным решением для мониторинга температуры в промышленных системах автоматизации, обеспечивая эффективную интеграцию и надежную работу в различных условиях эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 91 x 130 x 52 |
| Светодиодные индикаторы | PWR, RUN |
| Потребление тока | 3.5 Вт |
| Скорость передачи данных | До 12 Мбит/с |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Тип каналов аналогового ввода | Дифференциальные |
| Количество каналов АЦП | 10 |
| Точность АЦП | ±0.1% от полного диапазона |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА |
| Диапазон входных сигналов по напряжению | ±50 мВ ±100 мВ ±15 мВ ±2.5 В ±1 В |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Тип устройства | Модуль аналогового ввода |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 40 В пост. |
| Дальность передачи | Зависит от скорости |
| Контроллер | Profichip VPCLS2 |
| Трансивер | ADI ADM2486 |
| Протокол | PROFIBUS DP-V0 |
| Изоляция | 3 кВ для DC-DC, 2.5 кВ шина-логика |
| Разъемы | DB9 'мама' |
