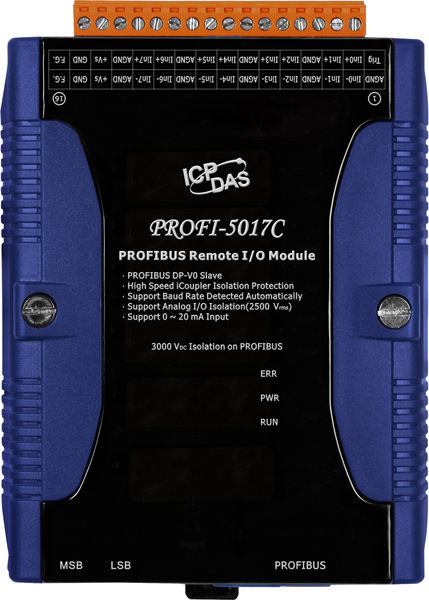

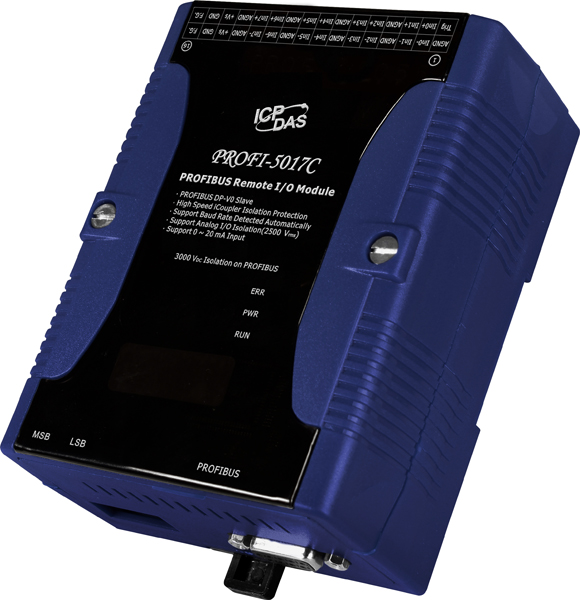

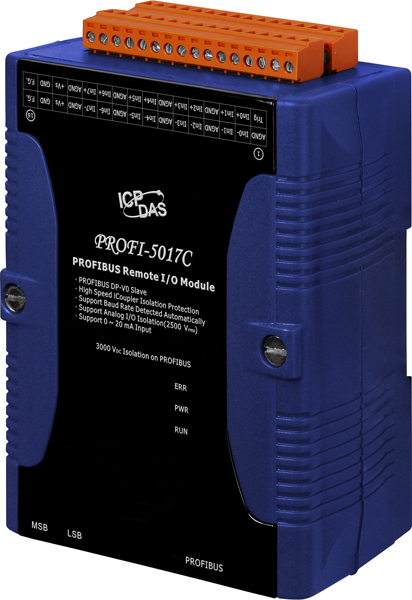

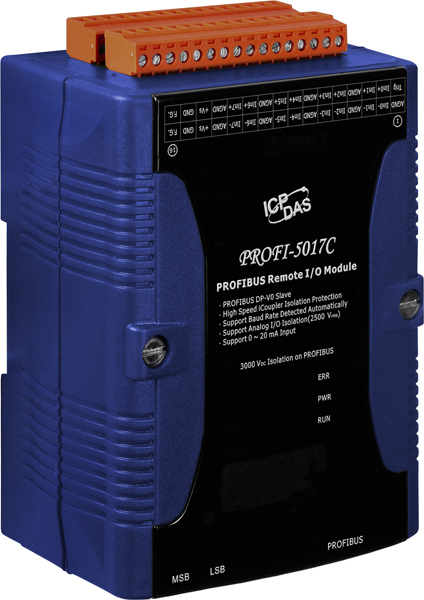

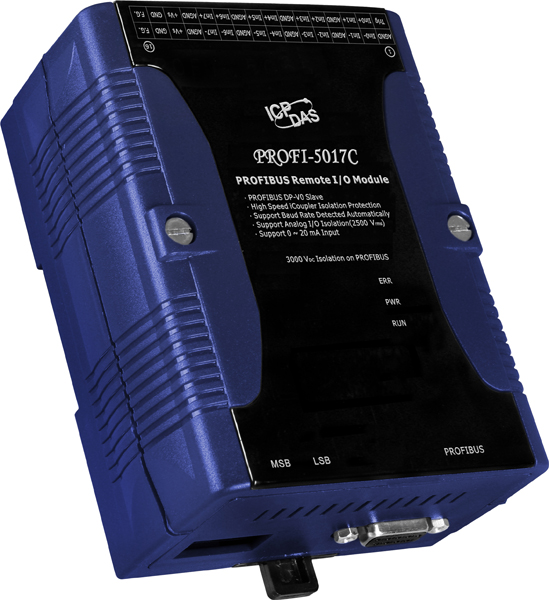

Модуль PROFI-5017C CR от компании ICP DAS представляет собой устройство удалённого ввода-вывода, предназначенное для интеграции в системы автоматизации, использующие протокол PROFIBUS DP-V0. Он обеспечивает 8 изолированных дифференциальных входов для аналоговых токовых сигналов, что делает его идеальным для применения в промышленных условиях, где требуется высокая степень изоляции и надёжность.
Ключевые технические особенности модуля включают:
- Диапазон входных сигналов: 0 ~ 20 мА, что соответствует стандартным токовым сигналам в промышленной автоматизации.
- Точность АЦП: ±0,2% от полного диапазона, обеспечивая высокую точность измерений.
- Скорость передачи данных: до 12 Мбит/с, что позволяет эффективно передавать данные в реальном времени.
- Изоляция: 3000 В постоянного тока на стороне PROFIBUS и 2500 В переменного тока между полем и логикой, обеспечивая защиту от помех и повышая надёжность системы.
- Защита от электростатического разряда (ESD): 4 кВ на каждом контакте, что повышает устойчивость устройства к внешним воздействиям.
- Сторожевой таймер: наличие аппаратного и программного сторожевого таймера для мониторинга состояния системы и предотвращения сбоев.
- Монтаж: на DIN-рейку, что упрощает установку и обслуживание устройства в распределительных щитах и шкафах управления.
- Материал корпуса: пластик, обеспечивающий лёгкость и устойчивость к внешним воздействиям.
- Габаритные размеры: 91 x 128 x 52 мм, что позволяет интегрировать модуль в ограниченные пространства.
- Рабочие условия: температура от -25 до +75°C и влажность от 10 до 90% без конденсации, что делает его пригодным для эксплуатации в различных климатических условиях.
Модуль PROFI-5017C CR предназначен для использования в различных областях промышленной автоматизации, включая:
- Промышленную автоматизацию: для сбора и передачи данных с аналоговых датчиков в системы управления.
- Автоматизацию фабрик: для интеграции с оборудованием, использующим PROFIBUS DP-V0, обеспечивая централизованный мониторинг и управление.
- Процессную автоматизацию: для подключения к процессам, требующим точного измерения и передачи аналоговых сигналов.
Преимущества модуля PROFI-5017C CR включают:
- Высокая степень изоляции: защита от помех и повышенная надёжность системы.
- Устойчивость к внешним воздействиям: защита от электростатического разряда и широкий диапазон рабочих температур.
- Удобство монтажа: возможность установки на DIN-рейку, что упрощает процесс интеграции в существующие системы.
- Совместимость: поддержка протокола PROFIBUS DP-V0 и возможность конфигурации через GSD-файл, обеспечивая лёгкую интеграцию с различными контроллерами и системами управления.
Модуль PROFI-5017C CR является надёжным решением для промышленной автоматизации, обеспечивая точный сбор и передачу аналоговых сигналов в системах, использующих протокол PROFIBUS DP-V0. Его технические характеристики и конструктивные особенности делают его подходящим для широкого спектра применений в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 91 x 128 x 52 |
| Светодиодные индикаторы | PWR, RUN |
| Потребление тока | 3 Вт |
| Скорость передачи данных | 12 Мбит/с |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Тип каналов аналогового ввода | Дифференциальные |
| Количество каналов АЦП | 8 |
| Точность АЦП | ±0.2% от полного диапазона |
| Диапазон входных сигналов по току | 0 ~ 20 мА |
| Тип устройства | Модуль аналогового ввода |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 40 В пост. |
| Дальность передачи | Зависит от скорости |
| Контроллер | Profichip VPCLS2 |
| Трансивер | ADI ADM2486 |
| Протокол | PROFIBUS DP-V0 |
| Изоляция | 3 кВ для DC-DC, 2.5 кВ шина-логика |
| Разъемы | DB9 'мама' |
