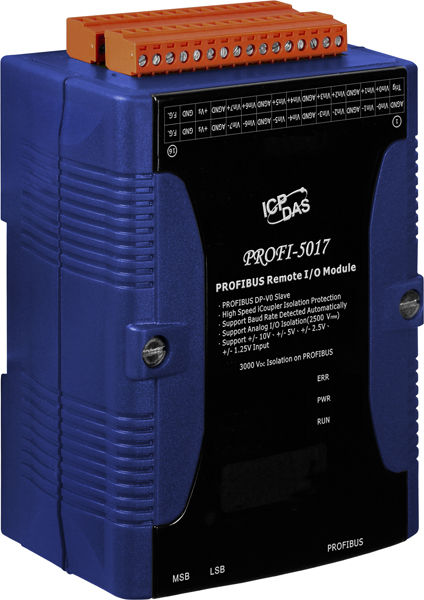

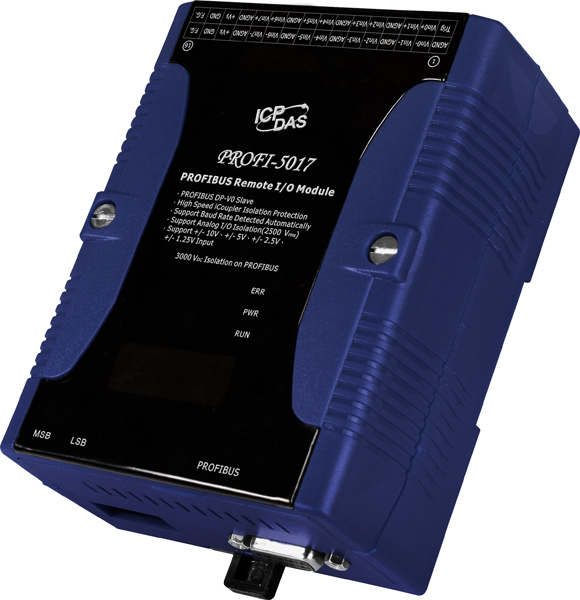

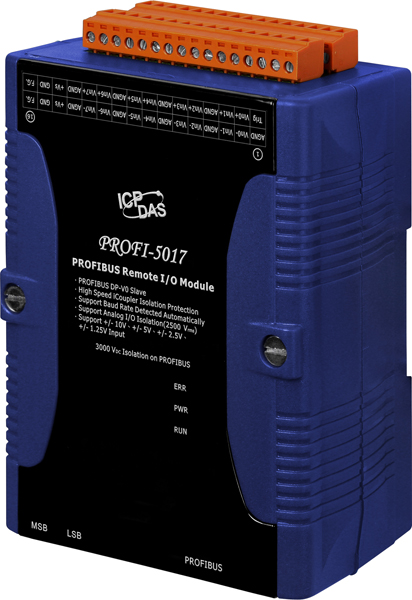

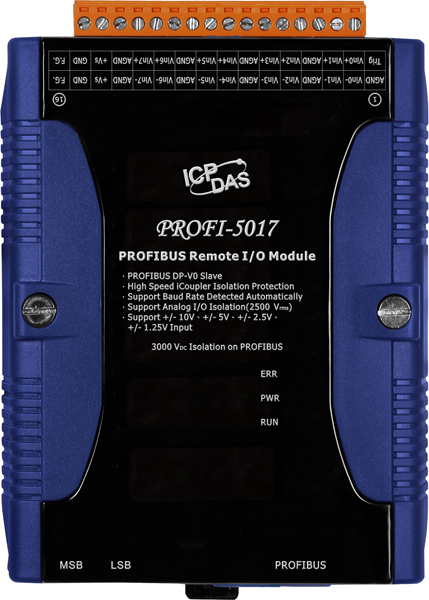

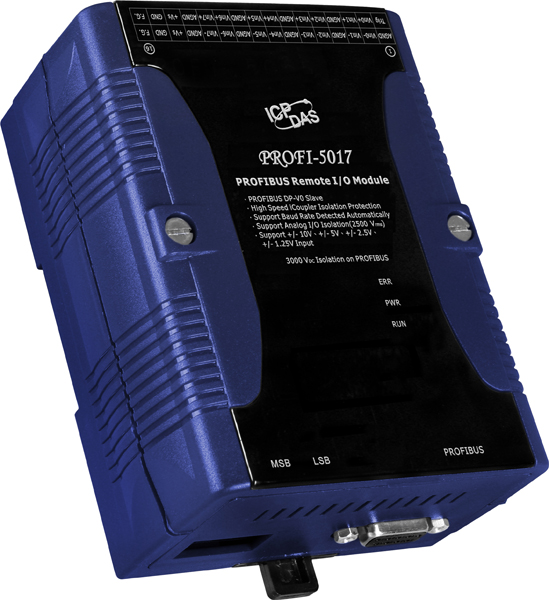

Модуль PROFI-5017 CR от компании ICP DAS представляет собой устройство для удаленного ввода аналоговых сигналов напряжения, предназначенное для интеграции в системы автоматизации, использующие протокол PROFIBUS DP-V0. Этот модуль обеспечивает надежный и изолированный сбор данных с 8 дифференциальных каналов аналогового входа, что делает его идеальным для применения в промышленных условиях, где требуется высокая точность и защита от помех.
Ключевые технические особенности PROFI-5017 CR включают:
- Диапазоны входных сигналов: ±5 В, ±10 В, ±2,5 В, ±1,25 В, что обеспечивает гибкость при подключении различных датчиков и устройств.
- Точность АЦП: ±0,1% от полного диапазона, гарантируя высокую достоверность измерений.
- Скорость передачи данных: до 12 Мбит/с, что позволяет эффективно передавать большие объемы данных в реальном времени.
- Изоляция: 2500 В переменного тока между полем и логикой, а также 3000 В постоянного тока между источником питания и логикой, обеспечивая защиту от электрических помех и повышая надежность системы.
- Защита от электростатического разряда (ESD): 4 кВ, соответствующая стандарту IEC 61000-4-2, что повышает устойчивость устройства к внешним воздействиям.
- Рабочие условия: температура от -25°C до +75°C и влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных климатических зонах.
- Монтаж: на DIN-рейку, обеспечивая удобство установки и обслуживания в промышленных шкафах управления.
PROFI-5017 CR предназначен для применения в различных областях промышленной автоматизации, включая:
- Промышленную автоматизацию: для сбора и передачи данных с датчиков в системах управления технологическими процессами.
- Фабричную автоматизацию: для мониторинга и управления оборудованием на производственных линиях.
- Процессную автоматизацию: для интеграции с системами управления в химической, нефтехимической и других отраслях.
Преимущества использования PROFI-5017 CR включают:
- Высокая изоляция: защита от помех и коротких замыканий, что повышает надежность системы.
- Гибкость подключения: поддержка различных диапазонов входных сигналов и возможность настройки через GSD-файл.
- Устойчивость к внешним воздействиям: защита от электростатических разрядов и широкий диапазон рабочих температур.
Модуль PROFI-5017 CR совместим с контроллерами, поддерживающими протокол PROFIBUS DP-V0, и может быть интегрирован в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Это делает его эффективным решением для расширения функциональности и повышения надежности промышленных систем управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 91 x 128 x 52 |
| Светодиодные индикаторы | PWR, RUN |
| Потребление тока | 3 Вт |
| Скорость передачи данных | До 12 Мбит/с |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Защита ESD (IEC 61000-4-2) | 4 кВ |
| Изоляция каналов внутренней логики | 2500 Vrms |
| Тип каналов аналогового ввода | Дифференциальные |
| Количество каналов АЦП | 8 |
| Точность АЦП | ±0.1% от полного диапазона |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±2.5 В ±1.25 В |
| Тип устройства | Модуль аналогового ввода |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 10 ~ 40 В пост. |
| Дальность передачи | Зависит от скорости |
| Контроллер | Profichip VPCLS2 |
| Трансивер | ADI ADM2486 |
| Протокол | PROFIBUS DP-V0 |
| Изоляция | 3 кВ для DC-DC, 2.5 кВ шина-логика |
| Разъемы | DB9 'мама' |
