Артикул:
PPDSM-782D-MTCP CR
Характеристики
Полное наименование:
—

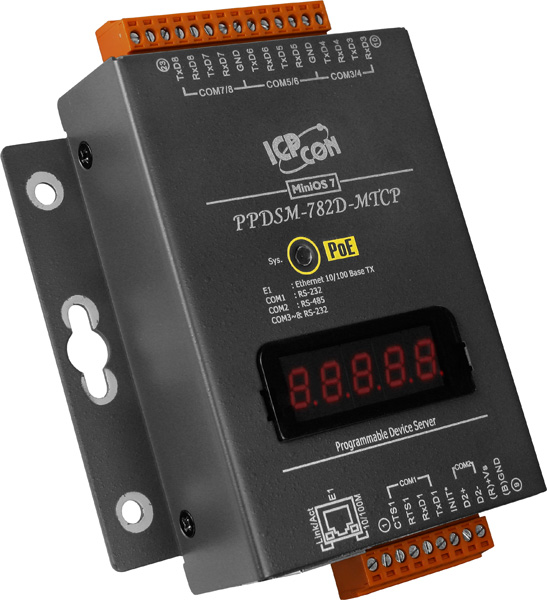

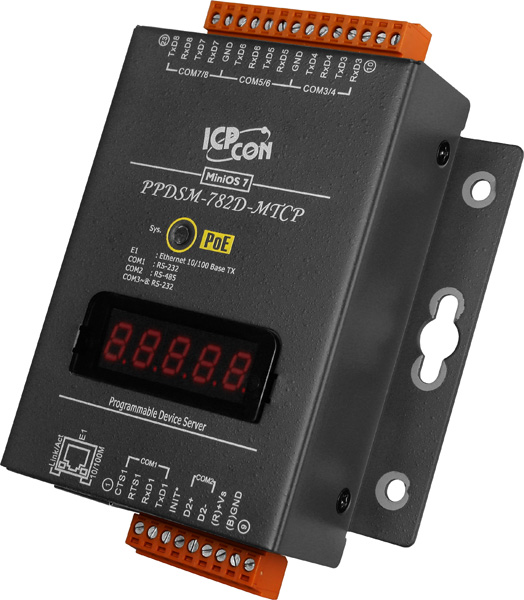

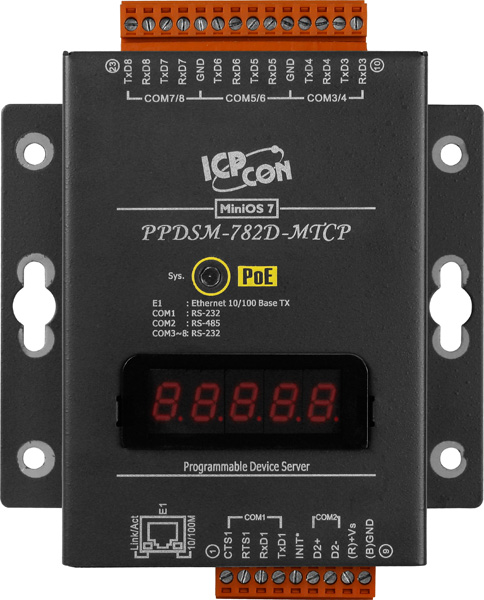

Преобразователь PPDSM-782D-MTCP CR PPDS-782D-MTCP CR with Metal Case
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь ICP DAS PPDSM-782D-MTCP CR предназначен для интеграции последовательных устройств с интерфейсами RS-232 и RS-485 в Ethernet-сети. Это программируемый сервер, обеспечивающий преобразование протоколов Modbus RTU/ASCII в Modbus TCP, что позволяет эффективно подключать старые устройства к современным SCADA/HMI системам, использующим Modbus TCP.
Ключевые технические особенности устройства включают:
- Количество портов: 7 портов RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Скорость передачи данных: до 115200 бит/с на каждом порту, что гарантирует высокую скорость обмена данными.
- Поддержка протоколов: Modbus RTU, Modbus ASCII и Modbus TCP, обеспечивающие совместимость с широким спектром устройств и систем.
- Питание: возможность питания через PoE (IEEE 802.3af, Class 1) или от внешнего источника с напряжением 12–48 В постоянного тока, что упрощает установку и снижает количество проводов.
- Защита: защита от неверной полярности и защита от электростатических разрядов (ESD) до ±4 кВ на портах RS-232, повышающие надежность работы в промышленных условиях.
- Индикация: светодиодные индикаторы состояния системы и PoE, а также 5-разрядный 7-сегментный дисплей для отображения информации о работе устройства.
- Температурный диапазон: рабочая температура от –25 до +75 °C и температура хранения от –40 до +80 °C, что позволяет использовать устройство в различных климатических условиях.
- Размеры: компактные габариты 88 x 123 x 28 мм и монтаж на DIN-рейку обеспечивают удобство установки в ограниченных пространствах.
Устройство идеально подходит для применения в областях, где необходимо интегрировать старые последовательные устройства в современные Ethernet-сети, таких как:
- Автоматизация производственных процессов: подключение старых промышленных контроллеров и датчиков к SCADA-системам для централизованного мониторинга и управления.
- Умные здания: интеграция систем управления освещением, отоплением и вентиляцией, использующих последовательные интерфейсы, в общую сеть здания.
- Системы управления доступом: подключение старых устройств контроля доступа к современным системам безопасности.
Преимущества ICP DAS PPDSM-782D-MTCP CR включают:
- Гибкость подключения: возможность подключения различных устройств с интерфейсами RS-232 и RS-485 к Ethernet-сети.
- Упрощение инфраструктуры: питание через PoE снижает количество проводов и упрощает установку.
- Надежность: защита от неверной полярности и электростатических разрядов повышает устойчивость устройства к внешним воздействиям.
- Удобство монтажа: компактные размеры и монтаж на DIN-рейку облегчают установку в ограниченных пространствах.
Совместимость с различными устройствами и системами, поддерживающими протоколы Modbus, делает ICP DAS PPDSM-782D-MTCP CR универсальным решением для интеграции последовательных устройств в Ethernet-сети в промышленных и коммерческих приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный индикатор, PoE индикатор |
| Потребление тока | 2.9 Вт |
| Количество портов RS-232 | 7 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND RS-485: Data+, Data- |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 8 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
