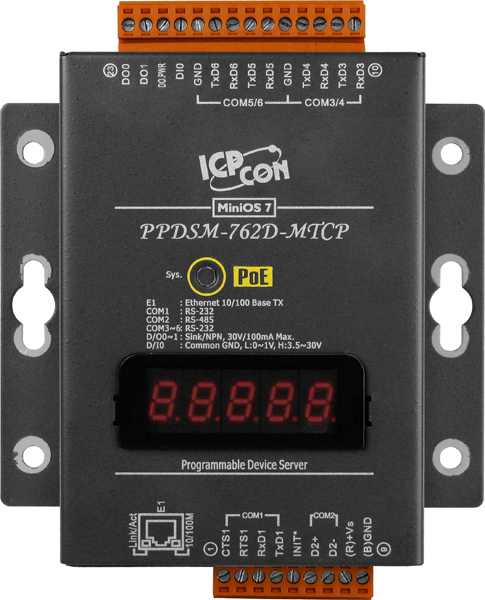

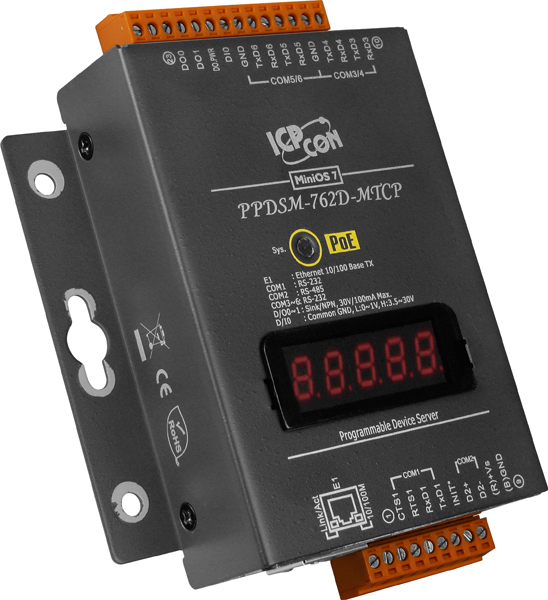

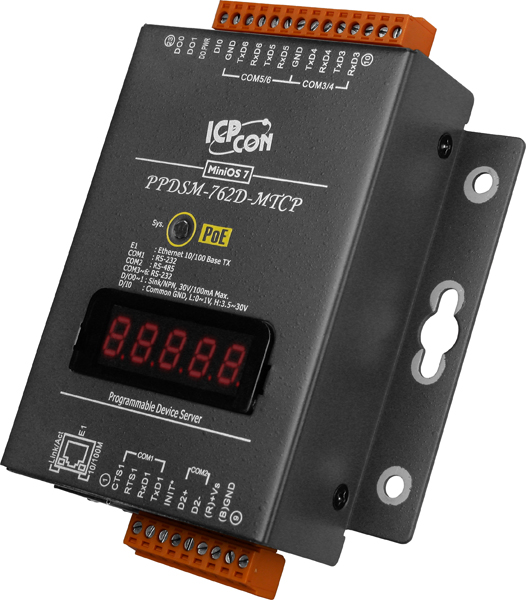

Преобразователь протоколов ICP DAS PPDSM-762D-MTCP CR предназначен для преобразования данных между промышленными протоколами Modbus RTU/ASCII и Modbus TCP. Это устройство обеспечивает эффективную интеграцию различных систем автоматизации, позволяя устройствам, использующим разные протоколы, обмениваться информацией в реальном времени.
Ключевые технические особенности преобразователя включают:
- Количество последовательных портов: 6 (5 x RS-232 и 1 x RS-485), что обеспечивает гибкость подключения различных устройств.
- Скорость передачи данных: до 115200 бит/с, обеспечивая быструю и надежную передачу информации.

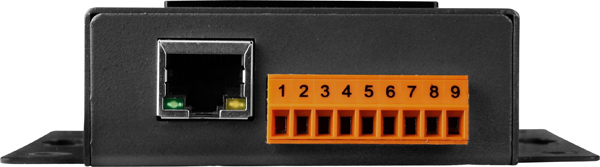

- Порты Ethernet: 1 x 10/100 Base T(X) (разъем RJ45), поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Питание: поддержка PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class1, а также возможность питания от источника постоянного тока с диапазоном 12–48 В.
- Защита от неверной полярности: наличие защиты предотвращает повреждение устройства при неправильном подключении питания.
- Индикация: светодиодные индикаторы для системного состояния и PoE, а также 5-разрядный 7-сегментный дисплей для отображения статуса устройства.
- Условия эксплуатации: рабочая температура от -25 до +75°C и рабочая влажность от 5 до 90% без образования конденсата, что позволяет использовать устройство в различных промышленных условиях.
- Размеры: компактные габариты 88 x 123 x 28 мм и металлический корпус обеспечивают надежность и долговечность устройства.
Преобразователь PPDSM-762D-MTCP CR находит применение в различных областях промышленности, включая системы автоматизации зданий, управление производственными процессами, мониторинг и управление оборудованием. Он идеально подходит для интеграции устройств с различными протоколами в единую сеть, обеспечивая надежный и эффективный обмен данными.
Преимущества использования преобразователя ICP DAS PPDSM-762D-MTCP CR включают:
- Гибкость подключения: возможность подключения различных устройств с интерфейсами RS-232 и RS-485 к сети Ethernet.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в сложных условиях.
- Удобство монтажа: компактные размеры и металлический корпус позволяют легко интегрировать устройство в существующие системы.
- Энергосбережение: поддержка PoE позволяет снизить количество проводов и упростить установку, а также обеспечивает питание устройства через Ethernet-кабель.
Совместимость с различными устройствами и протоколами делает преобразователь ICP DAS PPDSM-762D-MTCP CR эффективным решением для интеграции и управления промышленными системами, обеспечивая надежный и быстрый обмен данными между устройствами с различными интерфейсами и протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный индикатор, PoE индикатор |
| Потребление тока | 2.9 Вт |
| Количество портов RS-232 | 5 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 6 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 1 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 2 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 1 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
