Артикул:
PPDSM-762-MTCP CR
Характеристики
Полное наименование:
—

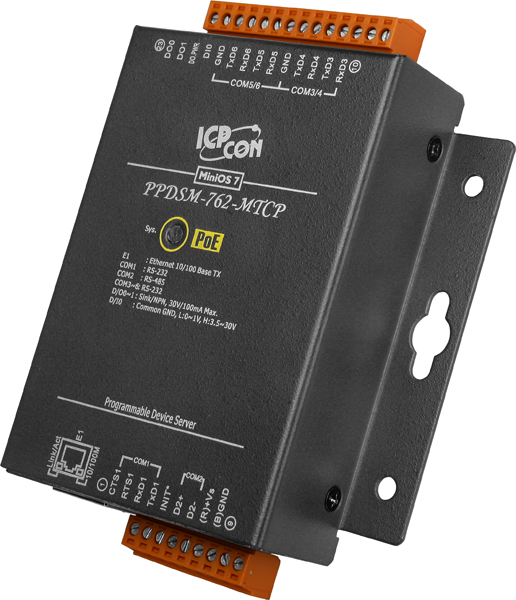

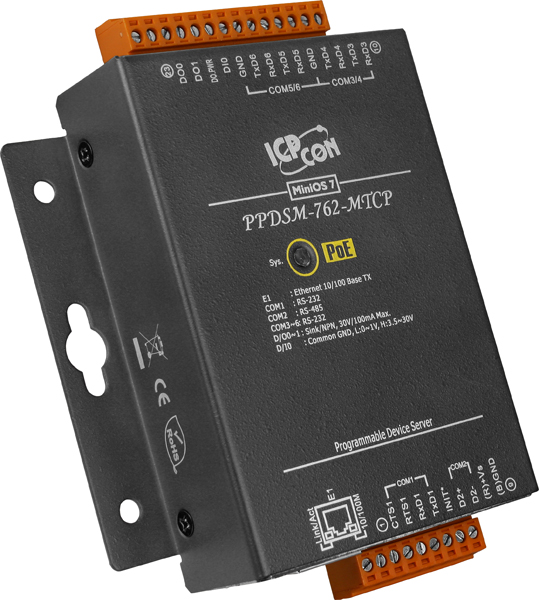

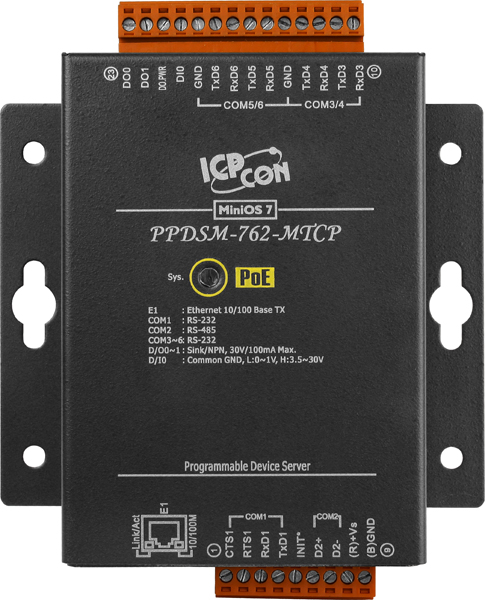

Преобразователь PPDSM-762-MTCP CR PPDS-762-MTCP with Metal Case
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь протоколов ICP DAS PPDSM-762-MTCP CR предназначен для эффективного преобразования данных между промышленными протоколами Modbus RTU/ASCII и Modbus TCP. Это устройство обеспечивает надежную интеграцию различных устройств в автоматизированных системах управления, позволяя обеспечить совместимость между оборудованием с различными интерфейсами.
Ключевые технические особенности устройства включают:
- Количество последовательных портов: 6 (5 x RS-232 и 1 x RS-485), что обеспечивает гибкость подключения различных устройств.
- Сетевой интерфейс: 1 x Ethernet 10/100 Base T(X) (разъем RJ45), поддерживающий Auto MDI/MDI-X для упрощения подключения.
- Питание: Возможность питания от источника постоянного тока (12 ~ 48 В) или через PoE (48 В) согласно стандарту IEEE 802.3af, Class1, с защитой от неверной полярности.
- Производительность: Максимальная скорость передачи данных до 115200 бит/с, обеспечивающая быструю и надежную передачу информации.
- Память: 512 Мб DDR3 SDRAM, 512 Кб Flash и 16 Кб EEPROM для эффективной обработки и хранения данных.
- Условия эксплуатации: Рабочая температура от -25°C до +75°C, температура хранения от -40°C до +80°C, рабочая влажность от 5% до 90% без образования конденсата, что позволяет использовать устройство в различных климатических условиях.
- Монтаж: Устройство предназначено для монтажа на DIN-рейку, что упрощает установку в распределительных щитах и шкафах управления.
Области применения PPDSM-762-MTCP CR включают:
- Автоматизация промышленных процессов: Интеграция различных устройств с интерфейсами Modbus RTU/ASCII и Modbus TCP в единую сеть для централизованного управления.
- Системы мониторинга и управления: Сбор и передача данных от удаленных устройств в центральную систему для анализа и принятия решений.
- Энергетика: Контроль и управление оборудованием на объектах энергетической инфраструктуры, включая подстанции и распределительные сети.
- Системы безопасности: Интеграция датчиков и исполнительных механизмов в системы безопасности для обеспечения комплексного мониторинга и управления.
Преимущества устройства включают:
- Гибкость подключения: Поддержка различных типов последовательных портов и сетевых интерфейсов позволяет интегрировать разнообразное оборудование.
- Надежность: Металлический корпус и широкий диапазон рабочих температур обеспечивают долговечность и стабильную работу устройства в различных условиях.
- Простота установки: Компактные размеры и возможность монтажа на DIN-рейку упрощают процесс установки и экономят пространство в распределительных щитах.
- Энергоэффективность: Поддержка PoE снижает потребность в дополнительных источниках питания и упрощает проводку.
Совместимость с промышленными протоколами Modbus RTU/ASCII и Modbus TCP делает PPDSM-762-MTCP CR универсальным решением для интеграции различных устройств в автоматизированных системах управления. Его использование позволяет повысить эффективность и надежность работы промышленных объектов, обеспечивая seamless коммуникацию между оборудованием с различными интерфейсами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный индикатор, индикатор PoE |
| Потребление тока | 2.2 Вт |
| Количество портов RS-232 | 5 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |

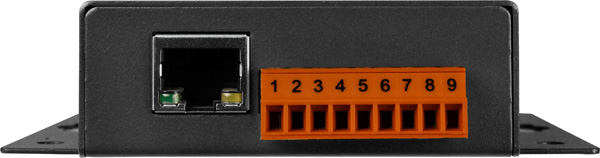

| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |

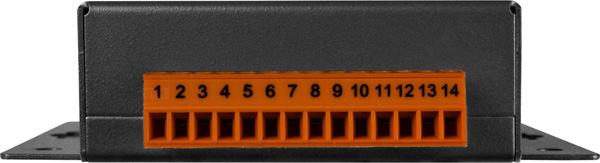

| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 6 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 1 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 2 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 1 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
