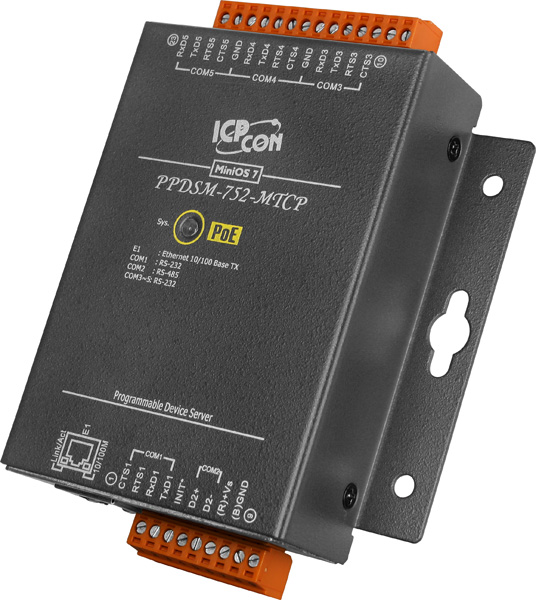

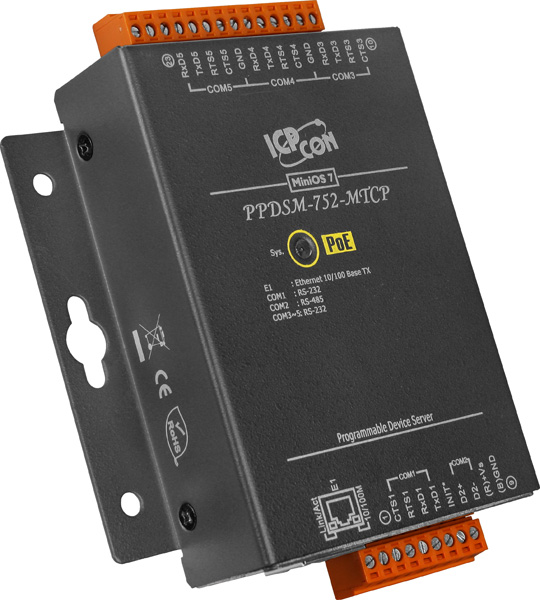

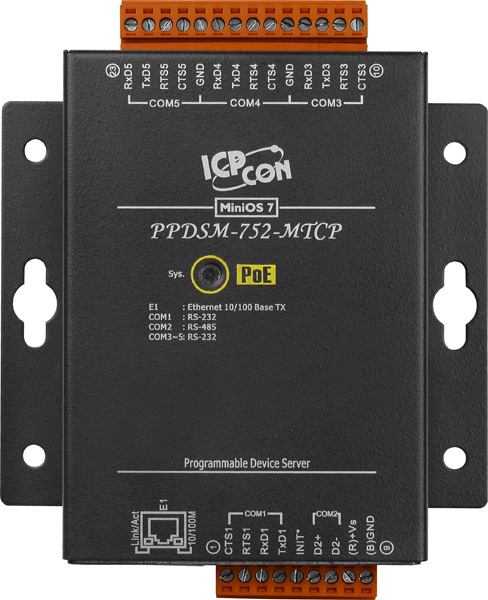

Преобразователь ICP DAS PPDSM-752-MTCP CR представляет собой программируемый сервер последовательных интерфейсов, предназначенный для интеграции устройств с портами RS-232 и RS-485 в сети Ethernet. Это устройство обеспечивает двунаправленную связь между последовательными устройствами, такими как ПЛК, HMI и измерительные приборы, и системами управления или мониторинга через стандартные сети Ethernet/IP. Благодаря поддержке протокола Modbus/TCP, PPDSM-752-MTCP CR функционирует как шлюз Modbus TCP, позволяя легко интегрировать устройства Modbus/RTU или Modbus/ASCII в существующие сети Modbus/TCP.
Ключевые технические особенности устройства включают:
- Порты связи: 4 порта RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.

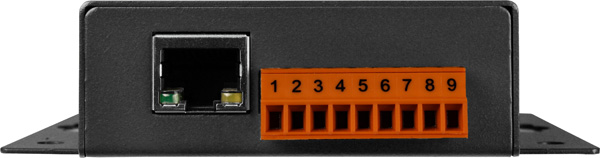

- Сетевой интерфейс: 1 порт Ethernet 10/100 BASE-TX с разъемом RJ-45, поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или через внешний источник напряжением 12–48 В постоянного тока.
- Защита: Защита от неверной полярности питания и защита последовательных портов от электростатических разрядов до ±4 кВ.
- Температурный диапазон: Рабочая температура от –25°C до +75°C, что позволяет использовать устройство в различных климатических условиях.
- Размеры: Компактные габариты 88 x 123 x 28 мм и металлический корпус, обеспечивающий дополнительную прочность и защиту.
Области применения PPDSM-752-MTCP CR включают:
- Индустриальные системы автоматизации: Интеграция старых устройств с последовательными интерфейсами в современные Ethernet-сети для централизованного мониторинга и управления.
- Системы сбора данных: Подключение различных измерительных приборов с последовательными портами к SCADA-системам через Ethernet.
- Умные здания: Интеграция систем управления освещением, отоплением и вентиляцией, использующих последовательные интерфейсы, в общую сеть здания.
Преимущества устройства включают:
- Гибкость подключения: Поддержка различных типов последовательных интерфейсов и возможность подключения к существующим Ethernet-сетям.
- Надежность: Металлический корпус и защита от электростатических разрядов обеспечивают долговечность и устойчивость к внешним воздействиям.
- Простота установки: Компактные размеры и возможность монтажа на DIN-рейку или стену упрощают процесс установки в ограниченных пространствах.
- Совместимость: Поддержка протоколов Modbus RTU, Modbus ASCII и Modbus TCP обеспечивает широкую совместимость с различными устройствами и системами.
PPDSM-752-MTCP CR является эффективным решением для интеграции старых устройств с последовательными интерфейсами в современные Ethernet-сети, обеспечивая надежную и гибкую связь между различными компонентами системы автоматизации и мониторинга.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.2 Dn |
| Количество портов RS-232 | 4 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-232: TxD, RxD, RTS, CTS, GND RS-485: Data+, Data- |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 5 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
