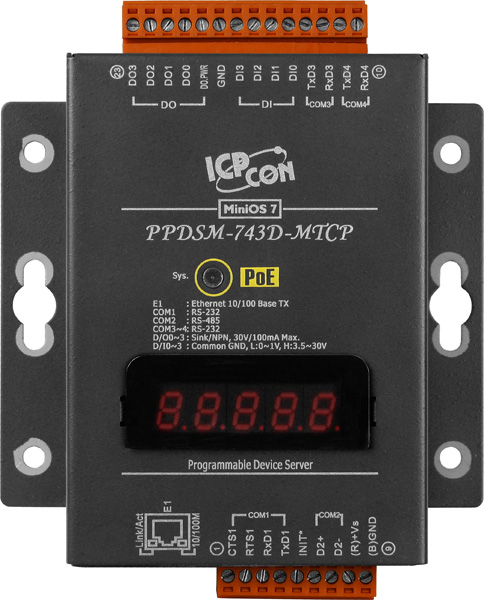

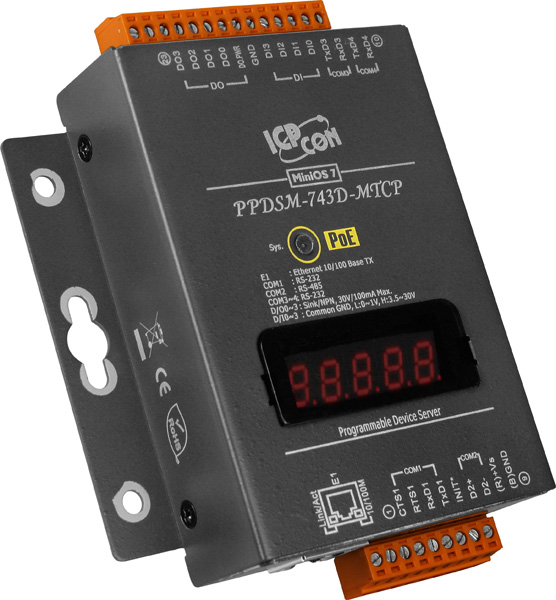

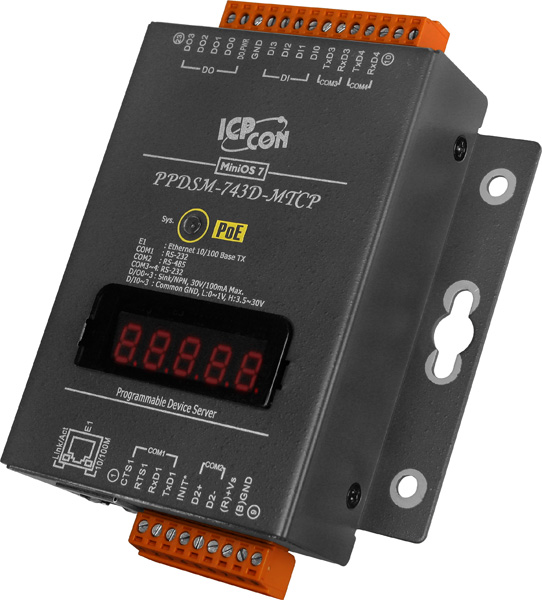

Преобразователь ICP DAS PPDSM-743D-MTCP CR предназначен для интеграции промышленных устройств, использующих протоколы Modbus RTU/ASCII, в сети Ethernet с использованием протокола Modbus TCP. Это устройство обеспечивает надежную и эффективную передачу данных между различными компонентами автоматизированных систем.
Ключевые технические особенности преобразователя включают:
- Порты ввода-вывода: 3 порта RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Сетевой интерфейс: 1 порт Ethernet 10/100 Base-T(X) с автоматическим определением типа соединения (Auto MDI/MDI-X), что упрощает подключение к сети.
- Питание: Возможность питания через PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class 1, а также через внешний источник напряжения от 12 до 48 В постоянного тока.
- Индикация: Светодиодные индикаторы для системного состояния и состояния PoE, а также 5-разрядный 7-сегментный дисплей для отображения информации о работе устройства.
- Защита: Встроенная защита от неверной полярности питания, предотвращающая повреждение устройства при неправильном подключении.
- Температурные характеристики: Рабочий диапазон температур от -25 до +75 °C и температурный диапазон хранения от -40 до +80 °C, что позволяет использовать устройство в различных климатических условиях.
- Монтаж: Компактные габариты (88 x 123 x 28 мм) и возможность монтажа на DIN-рейку обеспечивают удобство установки в распределительных шкафах и промышленных панелях.
Преобразователь ICP DAS PPDSM-743D-MTCP CR находит применение в различных областях промышленности, включая автоматизацию зданий, управление производственными процессами, системы мониторинга и управления энергопотреблением. Он обеспечивает надежную и эффективную интеграцию устройств с различными интерфейсами в единую сеть, что способствует повышению эффективности и надежности автоматизированных систем.
Среди преимуществ устройства можно отметить:
- Гибкость подключения: Поддержка различных протоколов Modbus позволяет интегрировать широкий спектр устройств.
- Удобство монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку в ограниченных пространствах.
- Надежность: Металлический корпус и защита от неверной полярности обеспечивают долговечность и устойчивость к внешним воздействиям.
- Энергоэффективность: Возможность питания через PoE снижает потребность в дополнительных источниках питания и упрощает проводку.
Устройство совместимо с различными промышленными контроллерами и системами управления, поддерживающими протоколы Modbus, что обеспечивает легкую интеграцию в существующие инфраструктуры. Благодаря своим техническим характеристикам и функциональности, преобразователь ICP DAS PPDSM-743D-MTCP CR является надежным решением для организации эффективной и безопасной передачи данных в промышленных автоматизированных системах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.9 Вт |
| Количество портов RS-232 | 3 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |

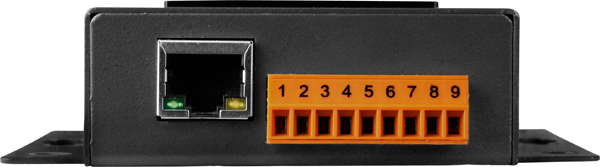

| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 4 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
