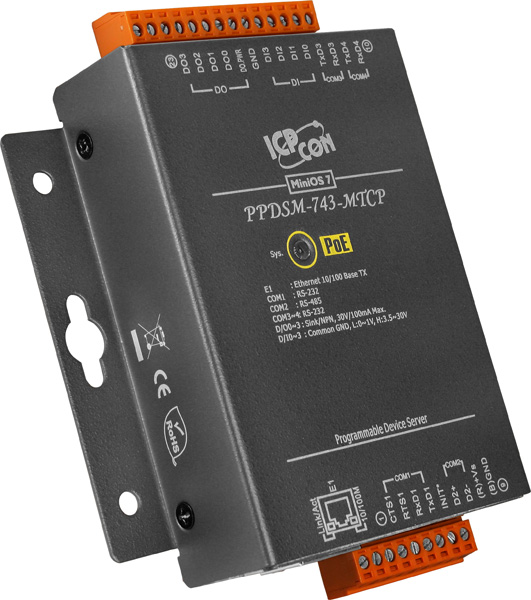

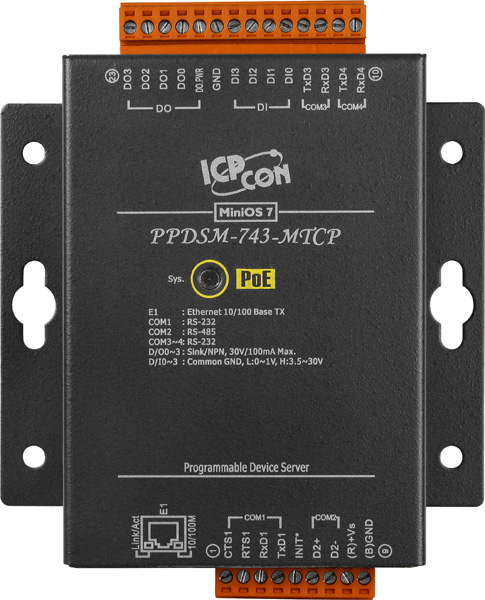

Преобразователь протоколов ICP DAS PPDSM-743-MTCP CR предназначен для интеграции устройств с интерфейсами RS-232 и RS-485 в сети Ethernet, обеспечивая эффективную коммуникацию между различными промышленными системами. Это устройство служит мостом между протоколами Modbus RTU/ASCII и Modbus TCP, что позволяет расширить возможности автоматизации и мониторинга в промышленной среде.
Ключевые технические особенности PPDSM-743-MTCP CR включают:
- Порты связи: 3 порта RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Сетевой интерфейс: 1 порт Ethernet 10/100 Base T(X) с автоопределением MDI/MDI-X, поддерживающий скорость передачи данных до 115200 бит/с.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или через внешний источник напряжением 12–48 В постоянного тока, с защитой от неверной полярности.
- Условия эксплуатации: Рабочая температура от –25 до +75 °C, температура хранения от –40 до +80 °C, влажность от 5% до 90% без конденсации.
- Конструкция: Металлический корпус с габаритами 88 x 123 x 28 мм, предназначенный для монтажа на DIN-рейку.
- Память: 512 МБ DDR3 SDRAM, 512 КБ Flash и 16 КБ EEPROM для хранения конфигураций и данных.
- Дополнительные функции: 4 канала дискретного ввода и 4 канала дискретного вывода с открытым коллектором, максимальная нагрузка на канал – 100 мА.
PPDSM-743-MTCP CR находит применение в различных областях промышленности, включая автоматизацию зданий, системы управления производственными процессами и мониторинг оборудования. Он обеспечивает надежную и быструю передачу данных между устройствами с различными интерфейсами, что способствует повышению эффективности и надежности работы промышленных систем.
Среди преимуществ устройства можно отметить:
- Гибкость подключения: Поддержка нескольких последовательных портов и возможность питания через PoE упрощают интеграцию в существующие системы.
- Надежность: Металлический корпус и широкий диапазон рабочих температур обеспечивают устойчивую работу в сложных промышленных условиях.
- Совместимость: Поддержка протоколов Modbus RTU/ASCII и Modbus TCP позволяет интегрировать устройство с различными промышленными контроллерами и системами SCADA.
PPDSM-743-MTCP CR является эффективным решением для предприятий, стремящихся повысить уровень автоматизации и мониторинга своих производственных процессов, обеспечивая надежную и гибкую связь между различными устройствами и системами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.2 Вт |
| Количество портов RS-232 | 3 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |

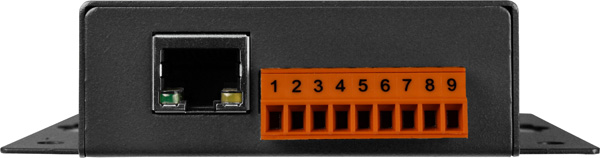

| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 4 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
