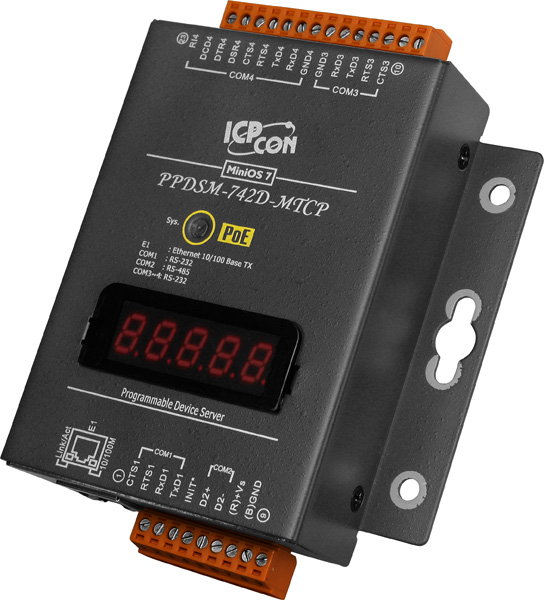

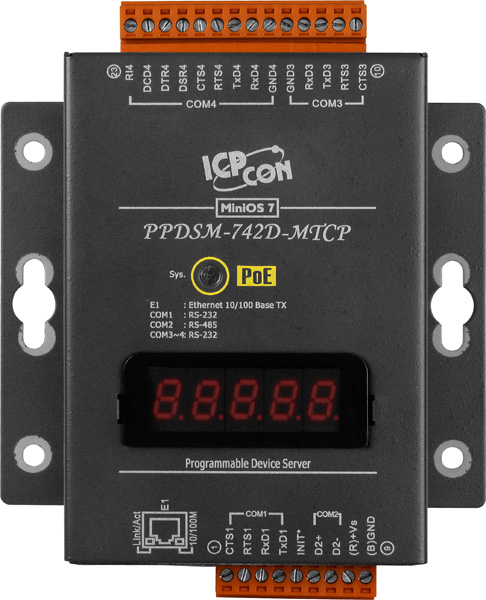

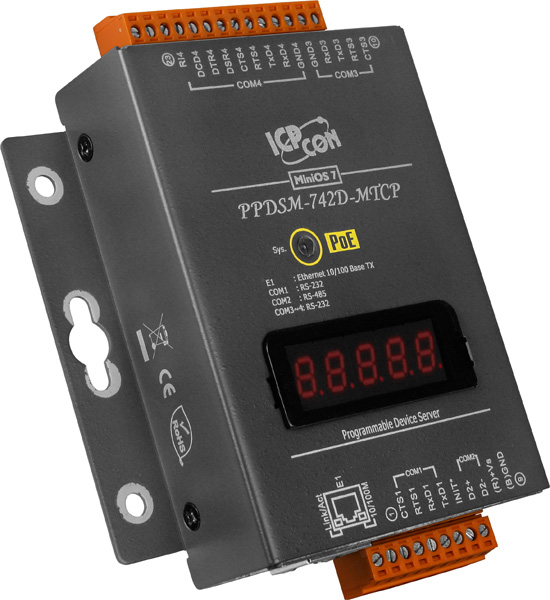

Преобразователь ICP DAS PPDSM-742D-MTCP CR предназначен для интеграции промышленных устройств с последовательными интерфейсами RS-232 и RS-485 в сети Ethernet, обеспечивая преобразование протоколов Modbus RTU/ASCII в Modbus TCP. Это устройство позволяет подключать различные промышленные устройства, такие как датчики, контроллеры и приводы, к Ethernet-сетям, обеспечивая эффективную и надежную передачу данных.
Ключевые технические особенности преобразователя включают:
- Порты ввода-вывода: 3 порта RS-232 и 1 порт RS-485, поддерживающие скорость передачи данных до 115200 бит/с.
- Сетевой интерфейс: 1 порт Ethernet 10/100 Base T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или через внешний источник с рабочим напряжением 12–48 В постоянного тока. Потребляемая мощность составляет 2,9 Вт.
- Индикация: Светодиодные индикаторы для системного состояния и PoE, а также 5-разрядный 7-сегментный дисплей для цифровой индикации.
- Защита: Защита от неверной полярности входного питания.
- Производительность: Оснащен процессором 80186 с тактовой частотой 80 МГц или совместимым, 512 МБ оперативной памяти DDR3 SDRAM, 512 КБ флеш-памяти и 16 КБ EEPROM.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -40 до +80 °C, рабочая влажность от 5 до 90% без конденсации.
- Монтаж: Предназначен для монтажа на DIN-рейку, что обеспечивает удобство установки в распределительных щитах и шкафах управления.
Преобразователь ICP DAS PPDSM-742D-MTCP CR находит применение в различных областях промышленности, включая автоматизацию зданий, системы управления производственными процессами, мониторинг и управление оборудованием на удаленных объектах. Он обеспечивает надежную и эффективную интеграцию устройств с последовательными интерфейсами в современные Ethernet-сети, поддерживая протоколы Modbus RTU/ASCII и Modbus TCP.
Среди преимуществ устройства можно отметить:
- Гибкость подключения: Возможность подключения различных промышленных устройств с интерфейсами RS-232 и RS-485 к Ethernet-сети.
- Поддержка PoE: Возможность питания через Ethernet-кабель, что упрощает установку и снижает количество проводов.
- Надежность: Металлический корпус и защита от неверной полярности обеспечивают долговечность и устойчивость к внешним воздействиям.
- Удобство монтажа: Компактные размеры и возможность монтажа на DIN-рейку облегчают установку в распределительных щитах и шкафах управления.
Преобразователь ICP DAS PPDSM-742D-MTCP CR совместим с различными промышленными устройствами и системами, поддерживающими протоколы Modbus RTU/ASCII и Modbus TCP. Его использование позволяет эффективно интегрировать старое оборудование с новыми системами управления, обеспечивая надежную и быструю передачу данных в промышленной среде.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.9 Вт |
| Количество портов RS-232 | 3 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |

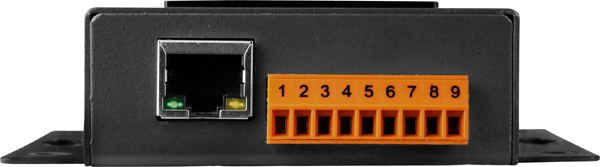

| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 4 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
