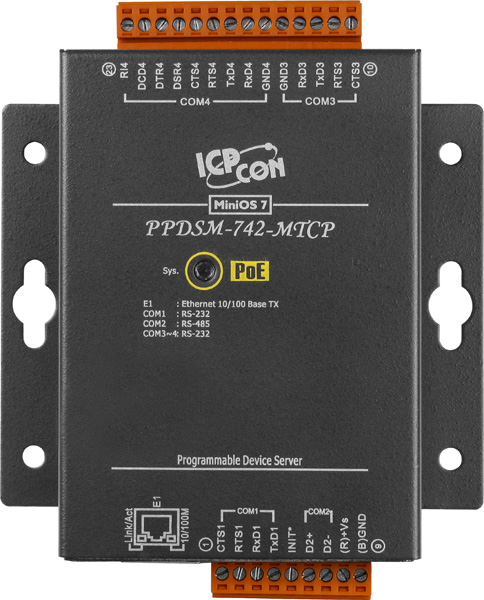

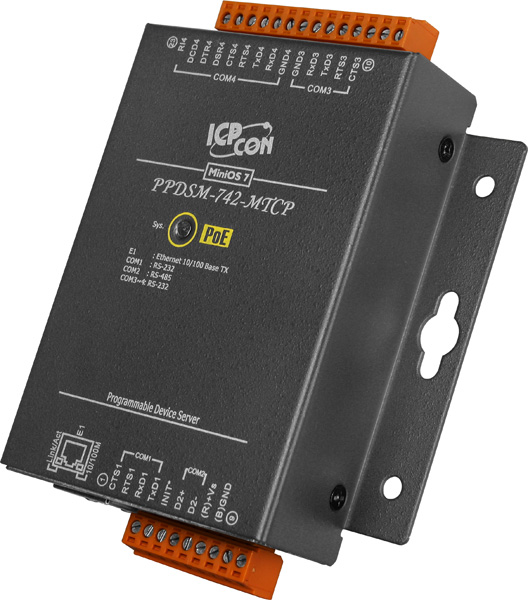

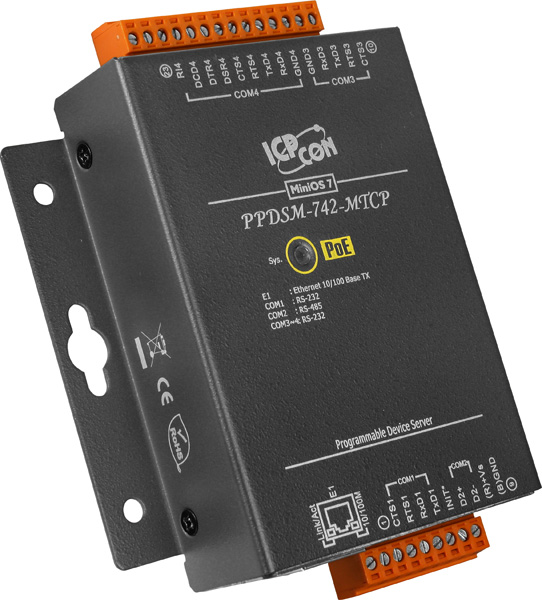

Преобразователь PPDSM-742-MTCP CR от компании ICP DAS предназначен для интеграции последовательных устройств с интерфейсами RS-232 и RS-485 в Ethernet-сети, обеспечивая эффективную передачу данных между различными протоколами. Это устройство служит мостом между Modbus RTU/ASCII и Modbus TCP, позволяя расширить возможности автоматизированных систем и повысить их гибкость.
Ключевые технические особенности преобразователя включают:
- Количество последовательных портов: 3 порта RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Скорость передачи данных: до 115200 бит/с, что гарантирует быструю и надежную передачу информации.
- Порты Ethernet: 1 x Ethernet 10/100 Base T(X) (разъем RJ45), поддерживающий Auto MDI/MDI-X для упрощения подключения.
- Питание: поддержка PoE (IEEE 802.3af, Class1) и возможность питания от источника постоянного тока с диапазоном 12 ~ 48 В, обеспечивая гибкость в выборе источника питания.
- Защита от неверной полярности: наличие защиты предотвращает повреждение устройства при неправильном подключении питания.
- Температурный диапазон: рабочая температура от -25°C до +75°C и температура хранения от -40°C до +80°C, что позволяет использовать устройство в различных климатических условиях.
- Материал корпуса: металлический корпус обеспечивает прочность и надежность устройства в промышленных условиях.
- Монтаж: возможность монтажа на DIN-рейку упрощает установку и интеграцию в существующие системы.
Области применения преобразователя PPDSM-742-MTCP CR включают:
- Автоматизация зданий: интеграция различных устройств с последовательными интерфейсами в единую сеть для централизованного управления.
- Промышленный контроль: подключение оборудования с RS-232 и RS-485 к Ethernet-сети для мониторинга и управления процессами.
- Энергетика: сбор данных с устройств учета и контроля, оснащенных последовательными портами, для анализа и оптимизации потребления энергии.
- Системы безопасности: интеграция датчиков и камер с последовательными интерфейсами в общую сеть для централизованного мониторинга.
Преимущества использования преобразователя PPDSM-742-MTCP CR включают:
- Гибкость подключения: поддержка различных протоколов и интерфейсов позволяет интегрировать широкий спектр устройств.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных условиях.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство.
- Энергоэффективность: поддержка PoE снижает потребность в дополнительных источниках питания и упрощает проводку.
Преобразователь PPDSM-742-MTCP CR совместим с различными устройствами и системами, оснащенными последовательными интерфейсами RS-232 и RS-485, и может быть интегрирован в существующие сети Ethernet, обеспечивая эффективную и надежную передачу данных между различными протоколами. Это делает его идеальным решением для предприятий, стремящихся повысить эффективность и гибкость своих автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.2 Вт |
| Количество портов RS-232 | 3 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 4 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
