Артикул:
PPDSM-734D-MTCP CR
Характеристики
Полное наименование:
—
Преобразователь PPDSM-734D-MTCP CR PPDS-734D-MTCP CR with Metal Case
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

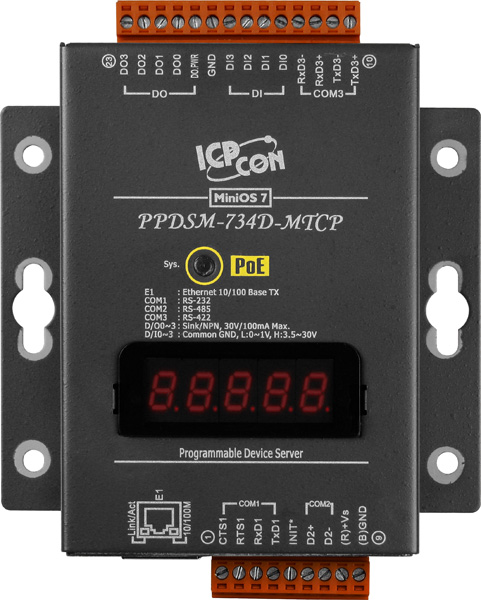

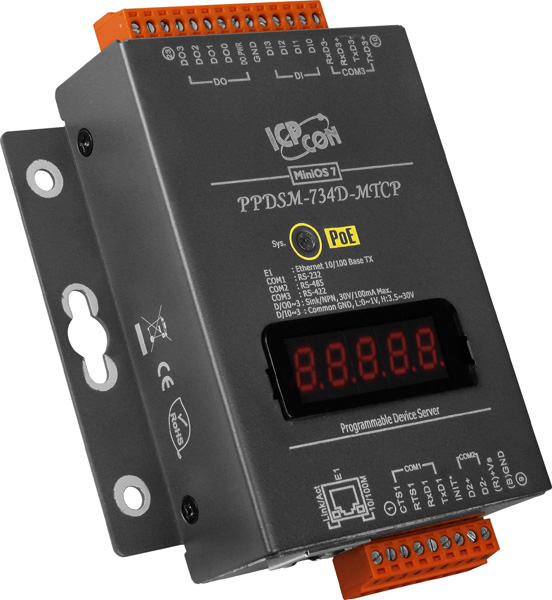

Преобразователь ICP DAS PPDSM-734D-MTCP CR представляет собой программируемое устройство, предназначенное для интеграции последовательных устройств с интерфейсами RS-232, RS-422 и RS-485 в Ethernet-сети. Это решение обеспечивает эффективную передачу данных между различными промышленными системами и сетями, что делает его незаменимым компонентом в автоматизации, системах мониторинга и управления, а также в промышленном Интернете вещей (IIoT).
**Ключевые технические особенности:**
- Порты ввода-вывода: 1 x RS-232, 1 x RS-485, 1 x RS-422/485, 4 x цифровых входа, 4 x цифровых выхода.
- Сетевой интерфейс: 1 x Ethernet 10/100 Base-T(X) (разъем RJ45), поддержка Auto MDI/MDI-X.
- Питание: 12 ~ 48 В постоянного тока или 48 В постоянного тока по PoE (IEEE 802.3af, Class 1).
- Защита: защита от неверной полярности, защита последовательных портов от ESD до ±4 кВ.
- Индикация: 7-сегментный светодиодный дисплей с 5-разрядной цифровой индикацией, светодиоды для системного состояния и PoE.
- Условия эксплуатации: рабочая температура от -25°C до +75°C, температура хранения от -40°C до +80°C, влажность от 5% до 90% без конденсации.
- Размеры: 88 x 123 x 28 мм.
- Память: DDR3 SDRAM 512 Мб, Flash 512 Кб, EEPROM 16 Кб.
- Процессор: 80186, 80 МГц или совместимый.
- Сторожевой таймер: присутствует для обеспечения надежности в промышленных условиях.
**Области применения и целевая аудитория:**
Данное устройство предназначено для использования в различных промышленных сферах, включая:
- Автоматизацию производственных процессов.
- Системы мониторинга и управления.
- Интеграцию устройств с последовательными интерфейсами в Ethernet-сети.
- Реализацию решений в области промышленного Интернета вещей (IIoT).
**Преимущества и совместимость:**
- Программируемость: возможность настройки устройства под специфические требования пользователя.
- Поддержка Modbus: функционирует как шлюз Modbus TCP в Modbus RTU/ASCII, обеспечивая совместимость с различными SCADA/HMI системами.
- Питание по PoE: поддержка стандарта IEEE 802.3af (Class 1) позволяет питать устройство через Ethernet-кабель, упрощая установку и снижая затраты на проводку.
- Надежность: металлический корпус обеспечивает дополнительную защиту и долговечность при эксплуатации в тяжелых промышленных условиях.
- Универсальность: поддержка различных типов цифровых входов и выходов расширяет возможности интеграции с разнообразным оборудованием.
Преобразователь ICP DAS PPDSM-734D-MTCP CR является надежным и гибким решением для интеграции последовательных устройств в Ethernet-сети, обеспечивая эффективную и безопасную передачу данных в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.9 |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Количество портов RS-232/485 | 1 |
| Материал корпуса | Металл |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND RS-485: Data+, Data- |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 3 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
