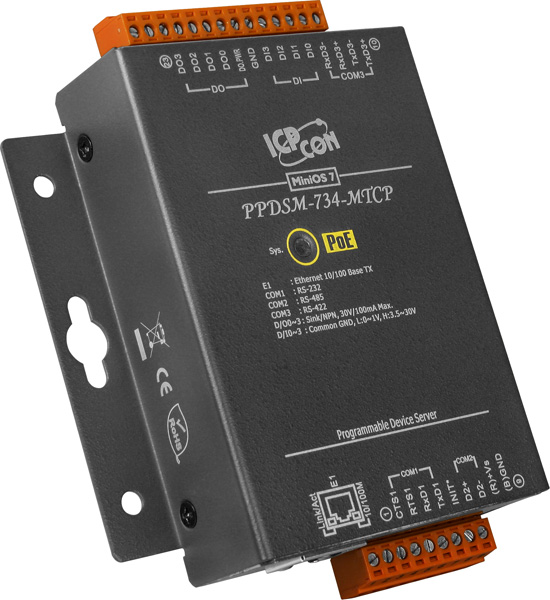

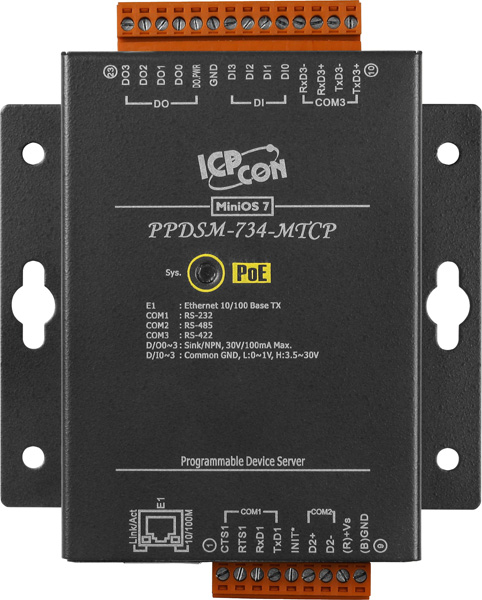

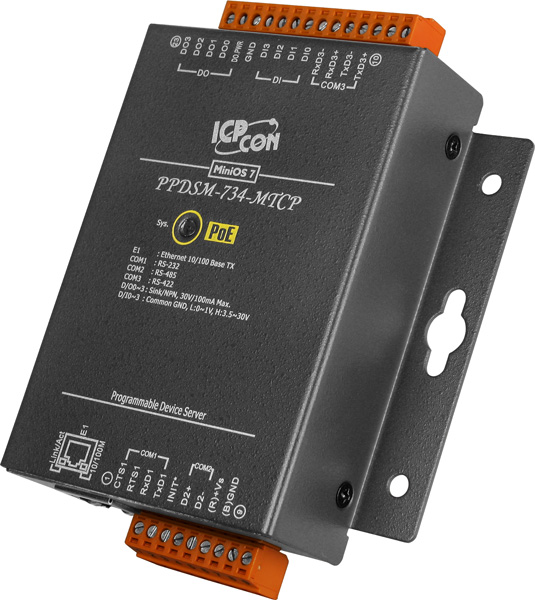

Преобразователь ICP DAS PPDSM-734-MTCP CR предназначен для интеграции устройств с интерфейсами RS-232, RS-422 и RS-485 в Ethernet-сети, обеспечивая эффективное преобразование протоколов Modbus RTU/ASCII в Modbus TCP. Это устройство идеально подходит для применения в автоматизированных системах управления, мониторинге и диспетчеризации промышленных процессов, где требуется надежная и быстрая передача данных между различными интерфейсами.
Ключевые технические особенности устройства включают:
- Количество последовательных портов: 3 (1 x RS-232, 1 x RS-422/485, 1 x RS-485), что обеспечивает гибкость подключения различных устройств.
- Сетевой интерфейс: 1 x Ethernet 10/100 Base T(X) (разъем RJ45), поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Скорость передачи данных: до 115200 бит/с, что гарантирует быструю и надежную передачу данных.
- Питание: поддержка PoE (IEEE 802.3af, Class1) и возможность питания от источника постоянного тока 12 ~ 48 В, обеспечивая гибкость в выборе источника питания.
- Защита от неверной полярности: наличие защиты предотвращает повреждение устройства при неправильном подключении питания.
- Температурные характеристики: рабочая температура от -25°C до +75°C и температура хранения от -40°C до +80°C, что соответствует требованиям промышленных условий эксплуатации.
- Влажность: устройство функционирует при влажности от 5% до 90% без образования конденсата, что расширяет области его применения.
- Материал корпуса: металлический корпус обеспечивает прочность и защиту от внешних воздействий.
- Габаритные размеры: 88 x 123 x 28 мм, что позволяет интегрировать устройство в ограниченные пространства.
Устройство оснащено процессором 80186 с тактовой частотой 80 МГц или совместимым, 512 МБ DDR3 SDRAM, 512 КБ Flash-памятью и 16 КБ EEPROM, обеспечивая высокую производительность и надежность работы. Встроенный сторожевой таймер повышает устойчивость устройства к сбоям питания и другим непредвиденным ситуациям.
Преобразователь ICP DAS PPDSM-734-MTCP CR совместим с различными промышленными устройствами, оснащенными интерфейсами RS-232, RS-422 и RS-485, и может быть интегрирован в существующие системы автоматизации и мониторинга. Монтаж на DIN-рейку обеспечивает удобство установки и обслуживания, а поддержка PoE упрощает процесс подключения, снижая количество необходимых кабелей и обеспечивая более чистую установку.
В результате, ICP DAS PPDSM-734-MTCP CR представляет собой надежное и эффективное решение для преобразования протоколов и интеграции различных устройств в Ethernet-сети, соответствующее современным требованиям промышленной автоматизации и мониторинга.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.2 |
| Количество портов RS-232 | 1 |
| Количество портов RS-422/485 | 1 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 3 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
