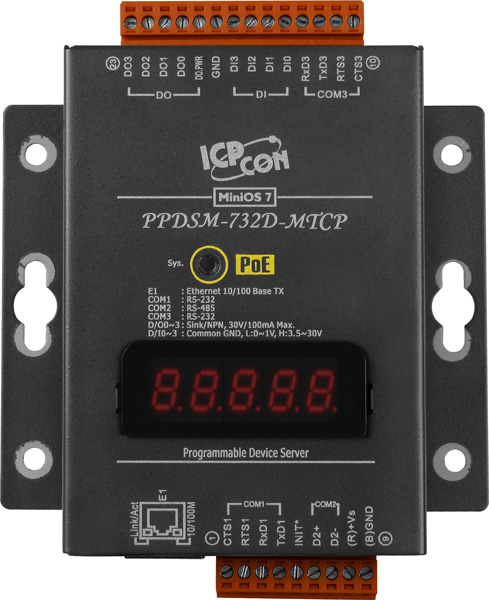

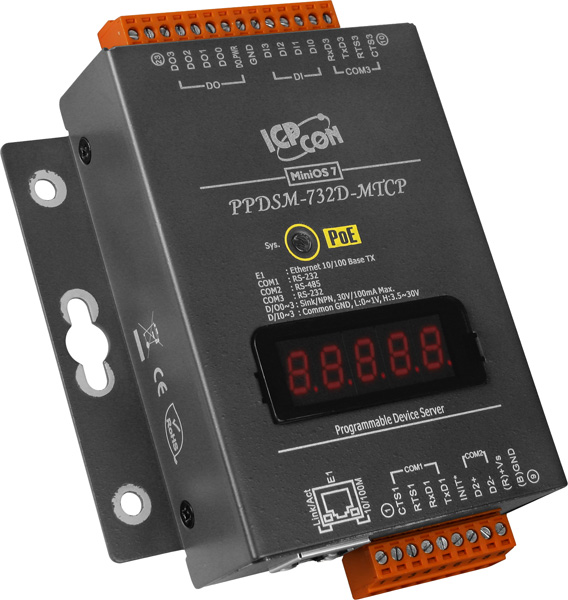

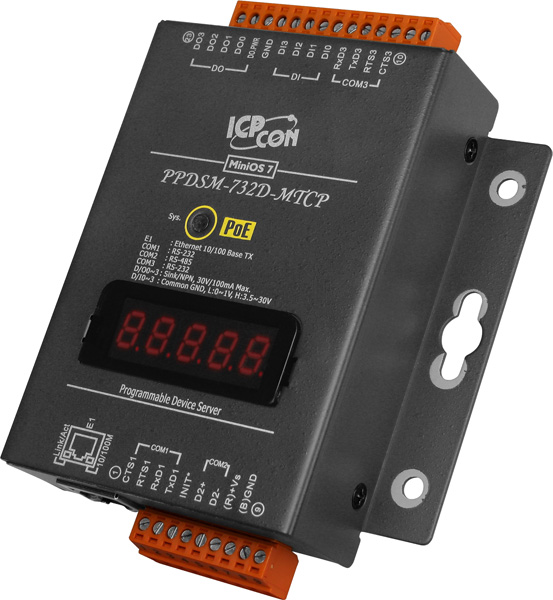

Преобразователь протоколов ICP DAS PPDSM-732D-MTCP CR предназначен для преобразования данных между протоколами Modbus RTU/ASCII и Modbus TCP. Устройство оснащено тремя последовательными портами: двумя RS-232 и одним RS-485, а также одним портом Ethernet 10/100 Base T(X) с разъемом RJ45, поддерживающим Auto MDI/MDI-X. Это позволяет интегрировать различные устройства в единую сеть, обеспечивая эффективный обмен данными между ними.
Ключевыми техническими особенностями являются:
- Питание по PoE: поддержка стандарта IEEE 802.3af, Class1, что упрощает установку и снижает затраты на электропитание.
- Светодиодные индикаторы: наличие системного индикатора и индикатора PoE для мониторинга состояния устройства.
- 7-сегментный дисплей: 5-разрядная цифровая индикация для отображения статуса и параметров работы.
- Защита от неверной полярности: предотвращает повреждение устройства при неправильном подключении питания.
- Широкий диапазон рабочих температур: от -25°C до +75°C, что позволяет использовать устройство в различных климатических условиях.
- Память: 512 Мб DDR3 SDRAM, 512 Кб Flash и 16 Кб EEPROM обеспечивают надежную работу и хранение данных.
- Процессор: 80186 с тактовой частотой 80 МГц или совместимый, обеспечивающий высокую производительность.
- Сторожевой таймер: повышает надежность работы устройства, автоматически перезагружая его в случае сбоев.
Устройство предназначено для применения в промышленных автоматизированных системах, где требуется интеграция различных устройств с использованием протоколов Modbus. Оно идеально подходит для предприятий, занимающихся автоматизацией процессов, мониторингом и управлением оборудованием, а также для систем диспетчеризации и сбора данных. Благодаря возможности питания по PoE, PPDSM-732D-MTCP CR упрощает установку и снижает затраты на электропитание, что особенно актуально в условиях ограниченного пространства и ресурсов.
Преимущества устройства включают:
- Гибкость подключения: поддержка нескольких последовательных портов и Ethernet-порта для интеграции различных устройств.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в различных условиях.
- Удобство эксплуатации: наличие светодиодных индикаторов и 7-сегментного дисплея для мониторинга состояния устройства в реальном времени.
- Экономичность: возможность питания по PoE снижает затраты на электропитание и упрощает установку.
Устройство совместимо с различными промышленными системами, использующими протоколы Modbus, и может быть интегрировано в существующие сети без необходимости значительных изменений в инфраструктуре. Монтаж на DIN-рейку обеспечивает удобство установки и обслуживания, а металлический корпус гарантирует долговечность и защиту от внешних воздействий.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.9 |
| Количество портов RS-232 | 2 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |

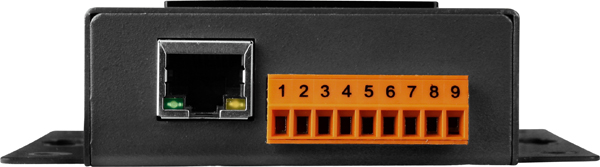

| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 3 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
