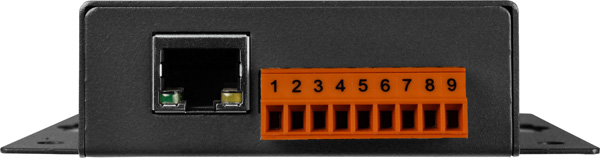

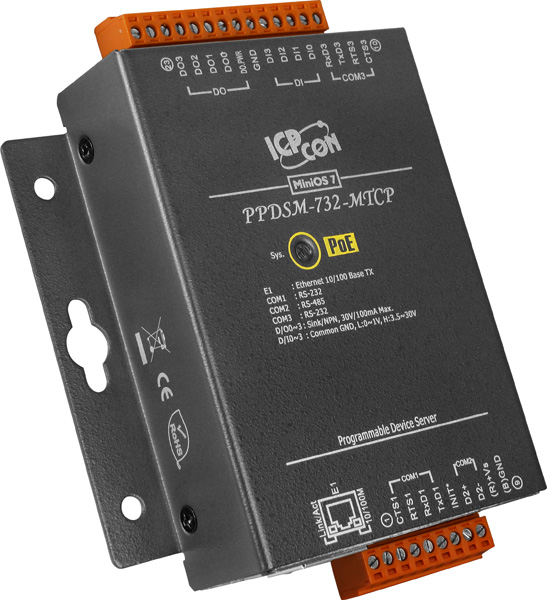

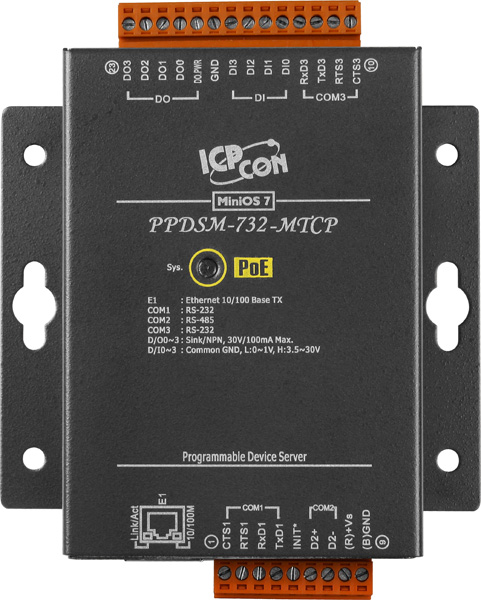

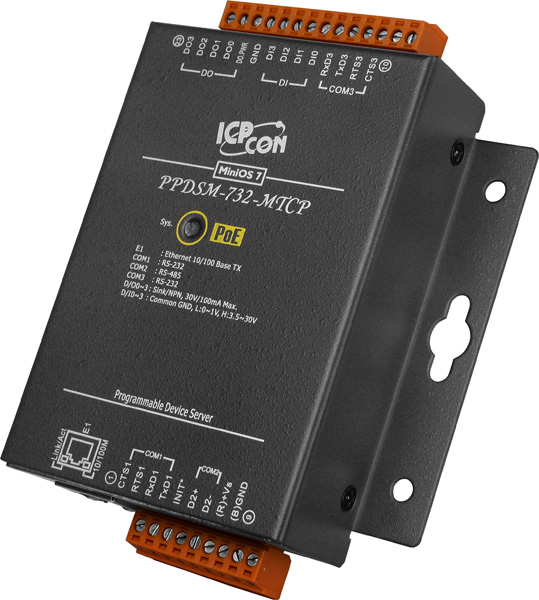

Преобразователь ICP DAS PPDSM-732-MTCP CR — это программируемое устройство, предназначенное для преобразования протоколов Modbus RTU/ASCII в Modbus TCP. Оно оснащено тремя последовательными портами: двумя RS-232 и одним RS-485, а также одним портом Ethernet 10/100 Base-T(X) с разъемом RJ45, поддерживающим Auto MDI/MDI-X. Устройство выполнено в металлическом корпусе, что обеспечивает дополнительную прочность и защиту в промышленных условиях. Габаритные размеры составляют 88 x 123 x 28 мм, а монтаж возможен как на DIN-рейку, так и на стену.
Ключевые технические особенности включают:
- Питание: поддержка входного напряжения от 12 до 48 В постоянного тока или питание по PoE (IEEE 802.3af, Class 1).
- Температурный диапазон: рабочая температура от -25 до +75°C, что позволяет использовать устройство в различных климатических условиях.
- Скорость передачи данных: максимальная скорость передачи данных достигает 115200 бит/с, обеспечивая быструю и надежную коммуникацию.
- Память: оснащено 512 Мб DDR3 SDRAM, 512 Кб Flash и 16 Кб EEPROM, что обеспечивает достаточный объем памяти для хранения данных и программ.
- Цифровые входы/выходы: наличие 4 каналов дискретного ввода и 4 каналов дискретного вывода с открытым коллектором, что расширяет функциональность устройства.
Области применения включают интеграцию различных промышленных устройств и систем, требующих преобразования протоколов Modbus. Устройство идеально подходит для использования в системах автоматизации, мониторинга и управления, где необходимо обеспечить совместимость между различными протоколами и интерфейсами. Благодаря поддержке PoE, PPDSM-732-MTCP CR упрощает процесс установки, снижая количество проводов и обеспечивая более чистую и организованную проводку.
Преимущества устройства:
- Универсальность: поддержка нескольких протоколов Modbus (RTU, ASCII, TCP) позволяет интегрировать различные устройства в единую систему.
- Надежность: металлический корпус и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
- Гибкость монтажа: возможность установки на DIN-рейку или на стену упрощает процесс интеграции в существующие системы.
- Эффективность: поддержка PoE снижает количество проводов и упрощает установку, что экономит время и ресурсы при монтаже.
Совместимость с другими устройствами и системами обеспечивается благодаря поддержке стандартных протоколов Modbus и возможности питания по PoE, что делает PPDSM-732-MTCP CR эффективным решением для интеграции в различные промышленные сети и системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.2 Вт |
| Количество портов RS-232 | 2 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 3 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
