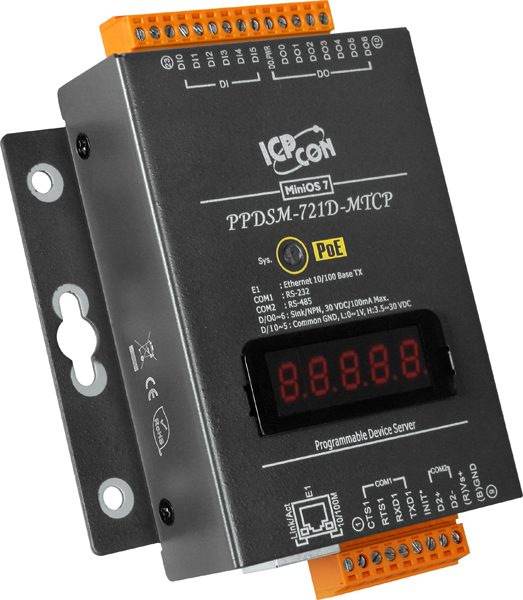

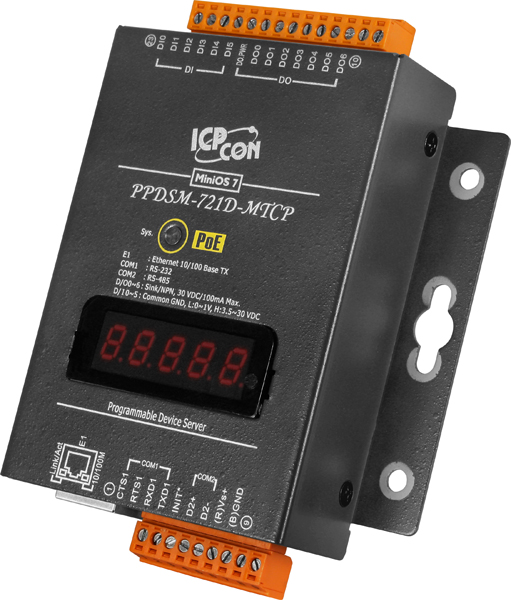

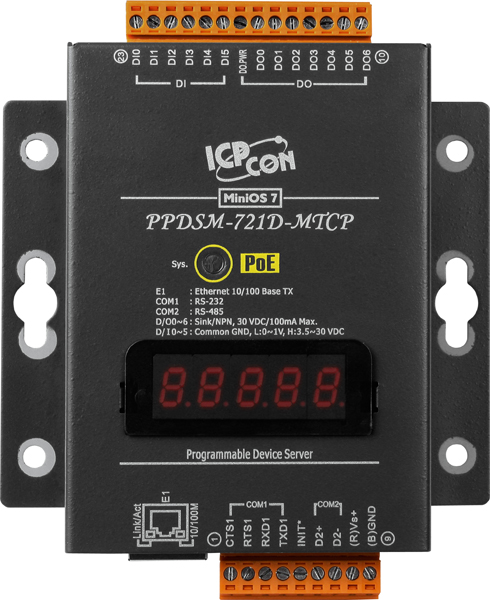

Преобразователь протоколов ICP DAS PPDSM-721D-MTCP CR предназначен для эффективного преобразования данных между последовательными интерфейсами RS-232/RS-485 и Ethernet, обеспечивая интеграцию устройств с различными протоколами Modbus RTU, Modbus ASCII и Modbus TCP в единую сеть. Это устройство идеально подходит для применения в промышленных системах автоматизации, где требуется надежная и быстрая передача данных между различными устройствами.
Ключевые технические особенности PPDSM-721D-MTCP CR включают:
- Порты связи: 1 порт RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Сетевой интерфейс: 1 порт Ethernet 10/100 Base T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Питание: Возможность питания через PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class 1, а также через внешний источник напряжения в диапазоне 12–48 В постоянного тока.
- Температурный диапазон: Рабочая температура от -25°C до +75°C, что позволяет использовать устройство в различных климатических условиях.
- Защита от неверной полярности: Наличие защиты предотвращает повреждение устройства при неправильном подключении питания.
- Память: 512 Мб DDR3 SDRAM, 512 Кб Flash и 16 Кб EEPROM обеспечивают достаточный объем памяти для хранения конфигураций и данных.
- Цифровые входы/выходы: 6 каналов дискретного ввода (сухой контакт) и 7 каналов дискретного вывода (открытый коллектор), расширяющие функциональность устройства.
- Монтаж: Компактные габариты (88 x 123 x 35 мм) и возможность монтажа на DIN-рейку облегчают установку в распределительных щитах и шкафах управления.
Области применения PPDSM-721D-MTCP CR включают:
- Системы автоматизации зданий: Интеграция различных устройств, таких как системы отопления, вентиляции и кондиционирования воздуха (HVAC), с центральной системой управления.
- Промышленные системы мониторинга: Сбор и передача данных с датчиков и исполнительных механизмов на центральный сервер для анализа и управления.
- Энергетические системы: Контроль и управление оборудованием на подстанциях и в распределительных сетях.
- Системы безопасности: Интеграция различных устройств безопасности, таких как камеры видеонаблюдения и системы контроля доступа, в единую сеть.
Преимущества PPDSM-721D-MTCP CR:
- Гибкость подключения: Поддержка различных протоколов Modbus позволяет интегрировать устройства с различными интерфейсами в единую сеть.
- Надежность: Металлический корпус обеспечивает дополнительную защиту от механических повреждений и внешних воздействий.
- Экономия пространства: Компактные размеры и монтаж на DIN-рейку позволяют эффективно использовать пространство в распределительных щитах и шкафах управления.
- Универсальность питания: Возможность питания через PoE или внешний источник напряжения упрощает установку и снижает количество проводов.
Совместимость и интеграция с другим оборудованием:
PPDSM-721D-MTCP CR совместим с широким спектром устройств, поддерживающих протоколы Modbus RTU, Modbus ASCII и Modbus TCP. Это позволяет интегрировать преобразователь в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Возможность питания через PoE упрощает установку и снижает количество проводов, что особенно важно в ограниченных пространствах. Защита от неверной полярности и широкий диапазон рабочих температур обеспечивают надежную эксплуатацию устройства в различных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 35 |
| Потребление тока | 2.9 Вт |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 2 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 6 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 7 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 6 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
