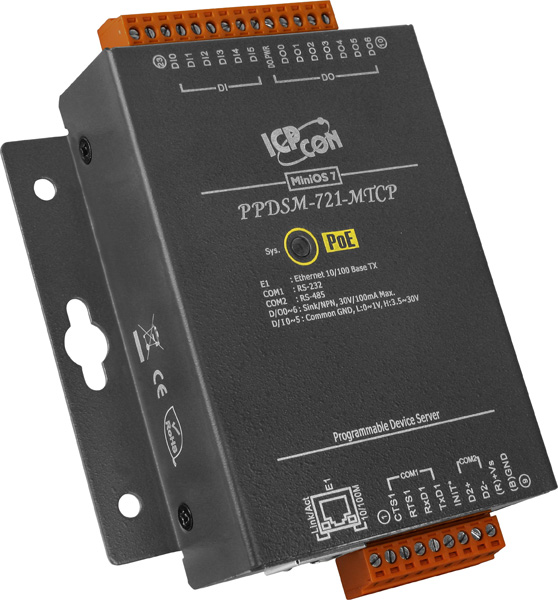

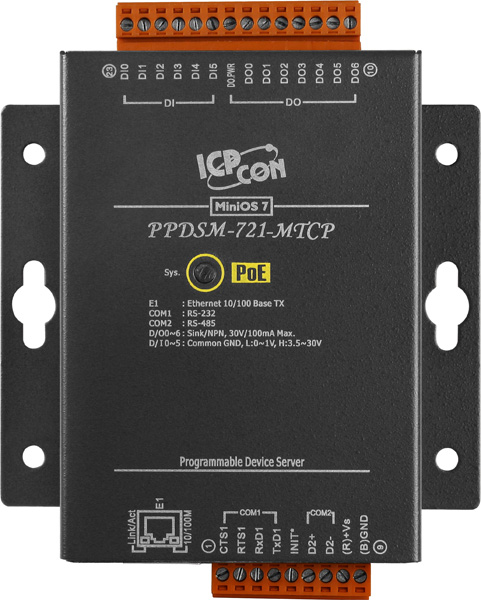

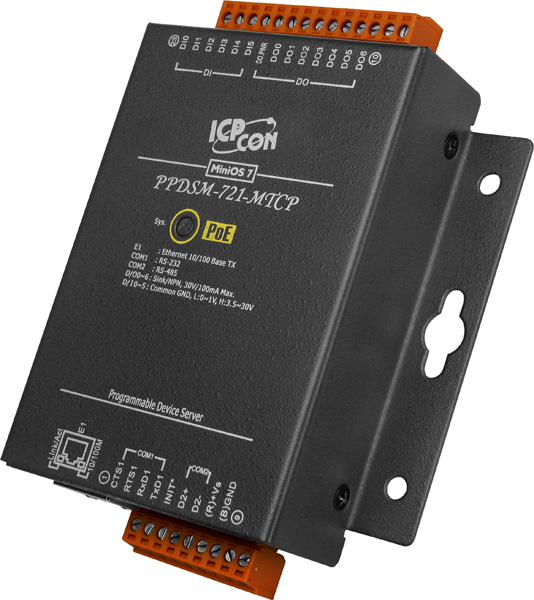

Преобразователь ICP DAS PPDSM-721-MTCP CR представляет собой надежное и эффективное решение для интеграции промышленных устройств, использующих протоколы Modbus RTU/ASCII, в сети Ethernet с поддержкой Modbus TCP. Устройство оснащено двумя последовательными портами: один RS-232 и один RS-485, что обеспечивает гибкость подключения различных устройств и датчиков. Питание может осуществляться через PoE (Power over Ethernet) по стандарту IEEE 802.3af, что упрощает установку и снижает количество необходимых проводов. В случае отсутствия PoE, устройство поддерживает питание от источника постоянного тока в диапазоне 12–48 В.
Корпус преобразователя выполнен из металла, что обеспечивает дополнительную прочность и защиту от внешних воздействий. Устройство предназначено для монтажа на DIN-рейку, что упрощает его установку в распределительные щиты и шкафы управления. Размеры устройства составляют 88 x 123 x 28 мм, что позволяет эффективно использовать пространство в ограниченных по размеру распределительных панелях.
PPDSM-721-MTCP CR поддерживает работу в широком диапазоне температур от -25°C до +75°C и может эксплуатироваться при влажности от 5% до 90% без образования конденсата. Это делает его подходящим для использования в различных климатических условиях и промышленных средах.
Устройство оснащено 6 цифровыми входами и 7 цифровыми выходами, что расширяет возможности мониторинга и управления в автоматизированных системах. Светодиодные индикаторы состояния системы и PoE позволяют быстро оценить текущее состояние устройства и его подключения.
Преобразователь ICP DAS PPDSM-721-MTCP CR идеально подходит для применения в промышленных автоматизированных системах, системах мониторинга и управления, а также в решениях для удаленной передачи данных. Его возможности интеграции с различными промышленными устройствами и протоколами делают его универсальным инструментом для повышения эффективности и надежности технологических процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 88 x 123 x 28 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.2 Вт |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Металл |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 2 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDSM-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 6 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 7 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 6 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
