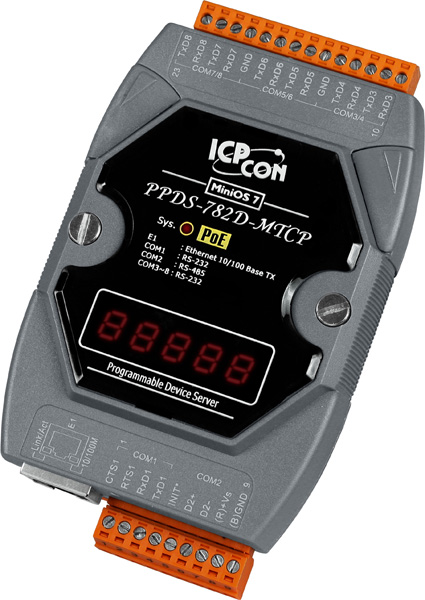

Преобразователь ICP DAS PPDS-782D-MTCP CR представляет собой программируемый сервер устройств с 8 последовательными портами, предназначенный для преобразования протоколов Modbus RTU/ASCII в Modbus TCP. Это решение обеспечивает эффективную интеграцию устройств с последовательными интерфейсами в сети Ethernet, что особенно актуально для промышленных приложений, требующих надежной и быстрой передачи данных.
Ключевые технические особенности устройства включают:
- Количество портов: 7 портов RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Скорость передачи данных: до 115200 бит/с, что гарантирует высокую скорость обмена информацией.
- Питание: поддержка PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class1, а также возможность питания от источника постоянного тока с диапазоном 12–48 В, что упрощает установку и снижает затраты на проводку.
- Индикация: наличие 7-сегментного светодиодного дисплея с 5-разрядной цифровой индикацией и светодиодных индикаторов для отображения состояния системы и PoE, что облегчает мониторинг и диагностику устройства.
- Защита от неверной полярности: встроенная защита предотвращает повреждение устройства при неправильном подключении питания.
- Температурный диапазон: рабочая температура от –25 до +75 °C и температура хранения от –40 до +80 °C, что позволяет использовать устройство в различных климатических условиях.
- Материал корпуса: пластиковый корпус обеспечивает легкость и устойчивость к внешним воздействиям.
- Монтаж: возможность монтажа на DIN-рейку упрощает установку в распределительных щитах и шкафах управления.
Устройство идеально подходит для применения в промышленных системах автоматизации, где необходимо интегрировать старые устройства с последовательными интерфейсами в современные сети Ethernet. Это может включать системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также решения для сбора и анализа данных с различных датчиков и исполнительных механизмов.
Преимущества использования ICP DAS PPDS-782D-MTCP CR включают:
- Универсальность: поддержка различных протоколов Modbus (RTU, ASCII, TCP) обеспечивает совместимость с широким спектром устройств.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур гарантируют стабильную работу в сложных эксплуатационных условиях.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку облегчают установку и экономят пространство в распределительных щитах.
- Экономичность: поддержка PoE позволяет снизить затраты на прокладку дополнительных кабелей питания.
Совместимость с другими устройствами и системами обеспечивается благодаря поддержке стандартных протоколов Modbus, что позволяет интегрировать преобразователь в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Это делает ICP DAS PPDS-782D-MTCP CR эффективным решением для модернизации и расширения функциональности промышленных объектов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.9 Вт |
| Количество портов RS-232 | 7 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 8 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
