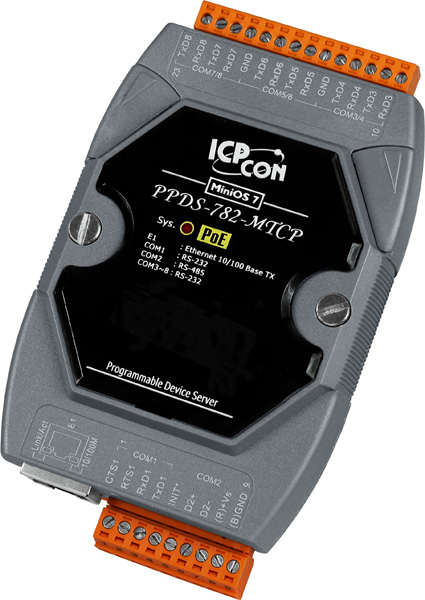

Преобразователь PPDS-782-MTCP CR от компании ICP DAS представляет собой программируемый сервер устройств с 8 последовательными портами, предназначенный для преобразования протоколов Modbus RTU/ASCII в Modbus TCP. Устройство оснащено 7 портами RS-232 и 1 портом RS-485, что обеспечивает гибкость подключения различных промышленных устройств. Возможность питания через Ethernet (PoE) по стандарту IEEE 802.3af, Class 1, упрощает установку и снижает затраты на дополнительное питание.
Ключевые технические особенности устройства включают:
- Процессор: 80186 с тактовой частотой 80 МГц или совместимый, обеспечивающий стабильную работу при высоких нагрузках.
- Память: 512 Мб DDR3 SDRAM для эффективной обработки данных, 512 Кб Flash для хранения программного обеспечения и 16 Кб EEPROM для сохранения конфигураций.
- Скорость передачи данных: до 115200 бит/с, что соответствует требованиям большинства промышленных приложений.
- Порты Ethernet: 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X, обеспечивающий гибкость подключения к различным сетям.
- Светодиодные индикаторы: системный и PoE, позволяющие быстро оценить состояние устройства.
- Защита от неверной полярности: предотвращает повреждение устройства при неправильном подключении питания.
- Рабочие условия: температура от -25 до +75°C и влажность от 5 до 90% без конденсации, что позволяет использовать устройство в различных климатических условиях.
- Габаритные размеры: 72 x 123 x 35 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку.
Устройство предназначено для применения в системах автоматизации, где требуется интеграция устройств с различными интерфейсами в единую сеть. Это может включать системы мониторинга и управления технологическими процессами, системы сбора данных с датчиков и исполнительных механизмов, а также системы управления оборудованием в реальном времени. Благодаря поддержке протоколов Modbus RTU/ASCII и Modbus TCP, преобразователь обеспечивает совместимость с широким спектром промышленного оборудования.
Преимущества использования PPDS-782-MTCP CR включают:
- Гибкость подключения: возможность интеграции устройств с различными интерфейсами в единую сеть.
- Упрощение монтажа: питание по PoE снижает количество проводов и упрощает установку.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в различных условиях.
- Компактность: небольшие габариты позволяют экономить пространство при монтаже на DIN-рейку.
Устройство совместимо с различными промышленными контроллерами и системами управления, поддерживающими протоколы Modbus, что обеспечивает легкую интеграцию в существующие системы автоматизации. Благодаря этим характеристикам, PPDS-782-MTCP CR является эффективным решением для расширения функциональности и повышения надежности промышленных систем автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.2 Вт |
| Количество портов RS-232 | 7 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 8 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
