Артикул:
PPDS-762D-MTCP CR
Характеристики
Полное наименование:
—

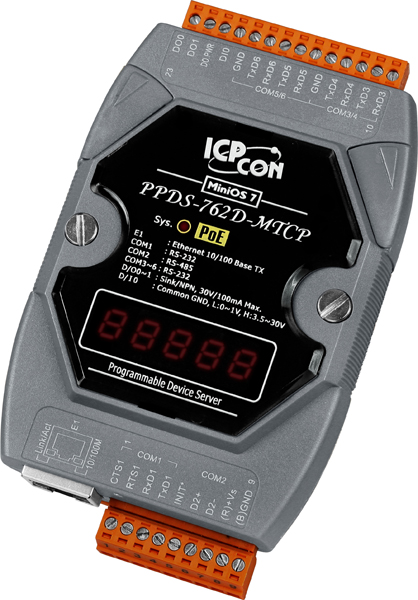

Преобразователь PPDS-762D-MTCP CR Programmable Device Server with PoE, Modbus Gateway, 5 RS-232 ports, 1 RS-485 port and
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь ICP DAS PPDS-762D-MTCP CR предназначен для преобразования протоколов Modbus RTU/ASCII в Modbus TCP, обеспечивая эффективную интеграцию устройств с различными интерфейсами в единую сеть. Это устройство идеально подходит для применения в промышленных автоматизированных системах, где требуется надежная и быстрая передача данных между устройствами с различными протоколами.
Ключевые технические особенности PPDS-762D-MTCP CR включают:
- Количество последовательных портов: 6 (5 x RS-232 и 1 x RS-485), что позволяет подключать несколько устройств одновременно.
- Скорость передачи данных: до 115200 бит/с, обеспечивая высокоскоростную передачу информации.
- Порты Ethernet: 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X, для подключения к сети Ethernet.
- Питание: поддержка PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class1, а также возможность питания от источника постоянного тока 12 ~ 48 В, что повышает гибкость установки.
- Защита от неверной полярности: наличие защиты предотвращает повреждение устройства при неправильном подключении питания.
- Температурный диапазон: рабочая температура от -25°C до +75°C и температура хранения от -40°C до +80°C, что позволяет использовать устройство в различных климатических условиях.
- Материал корпуса: пластиковый корпус обеспечивает легкость и устойчивость к внешним воздействиям.
- Светодиодные индикаторы: системный и PoE индикаторы, а также 5-разрядный 7-сегментный дисплей для отображения статуса устройства.
- Память: DDR3 SDRAM 512 Мб, Flash 512 Кб и EEPROM 16 Кб для хранения конфигураций и данных.
- Процессор: 80186, 80 МГц или совместимый, обеспечивающий стабильную работу устройства.
- Сторожевой таймер: наличие сторожевого таймера повышает надежность работы устройства.
Области применения PPDS-762D-MTCP CR включают:
- Промышленные автоматизированные системы: интеграция различных устройств с протоколами Modbus в единую сеть для централизованного управления.
- Системы мониторинга и управления: сбор и передача данных с удаленных устройств в центральную систему для анализа и принятия решений.
- Энергетические предприятия: подключение оборудования с различными интерфейсами для мониторинга и управления процессами.
- Системы управления зданием: интеграция различных систем (отопление, вентиляция, освещение) для централизованного контроля.
Преимущества PPDS-762D-MTCP CR:
- Гибкость установки: возможность питания как от PoE, так и от источника постоянного тока 12 ~ 48 В.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в различных условиях.
- Удобство монтажа: компактные размеры (72 x 123 x 35 мм) и возможность монтажа на DIN-рейку упрощают установку в распределительных щитах и шкафах.
- Индикация: наличие светодиодных индикаторов и 7-сегментного дисплея позволяет быстро оценить состояние устройства и сети.
Совместимость PPDS-762D-MTCP CR с другими устройствами и системами:
- Протоколы: поддержка Modbus RTU, Modbus ASCII и Modbus TCP обеспечивает совместимость с широким спектром промышленного оборудования.
- Сетевые стандарты: соответствие стандартам Ethernet и PoE гарантирует интеграцию с существующими сетями и инфраструктурой.
- Операционные системы: поддержка драйвера VXComm позволяет интегрировать устройство в различные программные решения для мониторинга и управления.
PPDS-762D-MTCP CR от ICP DAS представляет собой надежное и гибкое решение для интеграции устройств с различными интерфейсами в единую сеть, обеспечивая эффективное управление и мониторинг промышленных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.9 Вт |
| Количество портов RS-232 | 5 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 6 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 1 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 2 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 1 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
