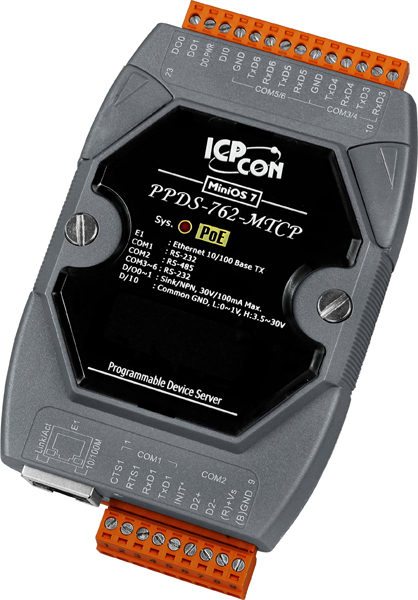

Преобразователь ICP DAS PPDS-762-MTCP CR представляет собой программируемый сервер устройств, предназначенный для преобразования протоколов Modbus RTU/ASCII в Modbus TCP. Устройство оснащено пятью портами RS-232 и одним портом RS-485, что обеспечивает гибкость подключения различных промышленных устройств. Монтаж осуществляется на DIN-рейку, что упрощает интеграцию в существующие системы автоматизации.
Ключевые технические особенности включают:
- Порты связи: 5 x RS-232, 1 x RS-485, 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X.
- Питание: Рабочее напряжение 12 ~ 48 В постоянного тока или 48 В постоянного тока по PoE (IEEE 802.3af, Class1); защита от неверной полярности.
- Условия эксплуатации: Рабочая температура от -25°C до +75°C, температура хранения от -40°C до +80°C, рабочая влажность 5 ~ 90% без образования конденсата.
- Размеры: 72 x 123 x 35 мм; материал корпуса — пластик.
- Скорость передачи данных: до 115200 бит/с; поддержка различных форматов передачи данных (бит данных: 5, 6, 7, 8; четность: нет, чет, нечет; стоповые биты: 1, 2).
- Дополнительные функции: Резистор в цепи смещения, сторожевой таймер, поддержка дискретного ввода (1 канал, сухой контакт) и дискретного вывода (2 канала, открытый коллектор, максимальная нагрузка 100 мА).
Устройство предназначено для применения в системах автоматизации, где требуется интеграция различных устройств с использованием протоколов Modbus. Оно обеспечивает надежную и эффективную связь между устройствами, поддерживающими эти протоколы, и сетевой инфраструктурой. Благодаря возможности питания по PoE, PPDS-762-MTCP CR упрощает установку и снижает потребность в дополнительных источниках питания.
Преимущества использования ICP DAS PPDS-762-MTCP CR включают:
- Гибкость подключения: Поддержка нескольких последовательных портов и протоколов позволяет интегрировать разнообразные устройства в единую систему.
- Упрощение монтажа: Компактные размеры и возможность монтажа на DIN-рейку облегчают установку в ограниченных пространствах.
- Надежность: Широкий диапазон рабочих температур и защита от неверной полярности обеспечивают стабильную работу в различных условиях эксплуатации.
- Экономия энергии: Поддержка PoE снижает потребность в дополнительных источниках питания и упрощает проводку.
ICP DAS PPDS-762-MTCP CR является эффективным решением для интеграции устройств с протоколами Modbus в промышленной автоматизации, обеспечивая надежную и гибкую связь между компонентами системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.2 Вт |
| Количество портов RS-232 | 5 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 6 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus TCP Modbus RTU Modbus ASCII |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| Количество каналов дискретного ввода | 1 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 2 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 1 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
