Артикул:
PPDS-752D-MTCP CR
Характеристики
Полное наименование:
—
Преобразователь PPDS-752D-MTCP CR Programmable Device Server with PoE, Modbus Gateway, 4 RS-232 ports, 1 RS-485 port and
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

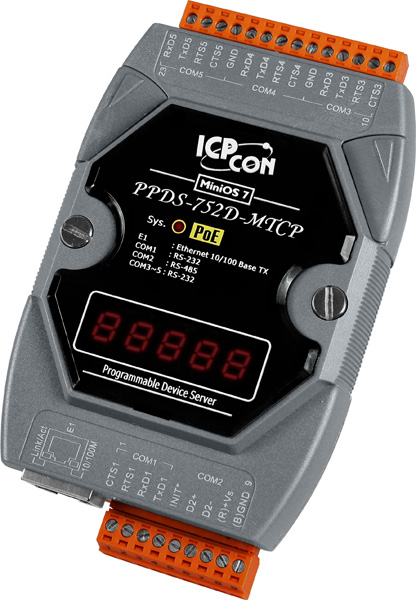

Преобразователь ICP DAS PPDS-752D-MTCP CR представляет собой программируемый сервер устройств, предназначенный для интеграции последовательных интерфейсов RS-232 и RS-485 в Ethernet-сети. Это решение обеспечивает эффективную передачу данных между различными устройствами, поддерживающими протоколы Modbus RTU, Modbus ASCII и Modbus TCP, что делает его идеальным для применения в промышленной автоматизации и системах управления.
Ключевые технические особенности устройства включают:
- Порты ввода-вывода: 4 порта RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Сетевой интерфейс: 1 порт Ethernet 10/100 Base-T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или от внешнего источника с напряжением 12–48 В постоянного тока, что упрощает установку и снижает затраты на проводку.
- Защита: Защита от неверной полярности и сторожевой таймер, обеспечивающие надежную работу устройства в различных эксплуатационных условиях.
- Индикация: Светодиодные индикаторы для отображения состояния системы и PoE, а также 5-разрядный 7-сегментный дисплей для визуализации информации.
- Память: 512 Мб DDR3 SDRAM, 512 Кб Flash и 16 Кб EEPROM для хранения конфигураций и данных.
- Температурный диапазон: Рабочая температура от –25 до +75 °C и температура хранения от –40 до +80 °C, что позволяет использовать устройство в различных климатических условиях.
- Монтаж: Компактные габариты (72 x 123 x 35 мм) и возможность монтажа на DIN-рейку обеспечивают удобство установки в распределительных щитах и шкафах управления.
Области применения PPDS-752D-MTCP CR включают:
- Промышленная автоматизация: Интеграция старых устройств с последовательными интерфейсами в современные Ethernet-сети для централизованного мониторинга и управления.
- Системы управления зданием: Связь между различными системами, такими как отопление, вентиляция и кондиционирование воздуха (HVAC), освещение и безопасность.
- Энергетика: Сбор и передача данных с устройств учета и контроля для анализа и оптимизации потребления энергии.
- Транспорт: Мониторинг и управление системами сигнализации, освещения и безопасности на транспортных объектах.
Преимущества устройства включают:
- Гибкость подключения: Поддержка различных протоколов Modbus позволяет интегрировать широкий спектр устройств.
- Упрощение инфраструктуры: Возможность питания по PoE снижает количество проводов и упрощает установку.
- Надежность: Металлический корпус и защита от неверной полярности обеспечивают долговечность и устойчивость к внешним воздействиям.
- Удобство эксплуатации: Светодиодные индикаторы и дисплей позволяют быстро оценить состояние устройства и сети.
Совместимость с другими устройствами и системами зависит от поддерживаемых протоколов и интерфейсов. Рекомендуется ознакомиться с технической документацией и провести тестирование в конкретных условиях эксплуатации для обеспечения оптимальной интеграции.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Количество портов RS-232 | 4 |
| Количество портов RS-485 | 1 |
| Потребление тока | 2.9 Вт |
| Материал корпуса | Металл |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 5 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
