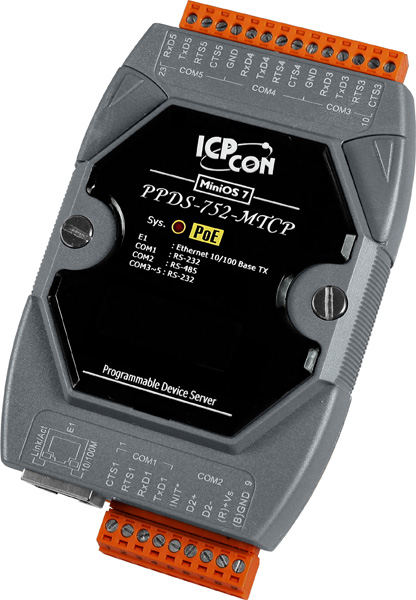

Преобразователь ICP DAS PPDS-752-MTCP CR предназначен для интеграции последовательных устройств с интерфейсами RS-232 и RS-485 в Ethernet-сети, обеспечивая эффективную передачу данных между различными системами. Это устройство служит мостом между протоколами Modbus RTU/ASCII и Modbus TCP, позволяя осуществлять обмен данными между устройствами, использующими различные версии протокола Modbus.
Ключевые технические особенности PPDS-752-MTCP CR включают:
- Порты связи: 4 порта RS-232 и 1 порт RS-485, поддерживающие скорость передачи данных до 115200 бит/с. Порты RS-232 обеспечивают передачу сигналов TxD, RxD, RTS, CTS и GND, а порт RS-485 — Data+, Data-, GND.
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или через внешний источник с рабочим напряжением 12–48 В постоянного тока. Потребление устройства составляет 2,2 Вт.
- Защита: Наличие защиты от неверной полярности и сторожевого таймера для повышения надежности работы в промышленных условиях.
- Память: 512 МБ DDR3 SDRAM, 512 КБ Flash и 16 КБ EEPROM для хранения данных и программного обеспечения.
- Условия эксплуатации: Рабочая температура от -25°C до +75°C, температура хранения от -40°C до +80°C, рабочая влажность от 5% до 90% без образования конденсата.
- Габариты: Компактные размеры 72 x 123 x 35 мм и пластиковый корпус, обеспечивающий легкость и удобство монтажа на DIN-рейку.
PPDS-752-MTCP CR находит применение в различных сферах промышленности, включая автоматизацию зданий, системы управления производственными процессами и мониторинг оборудования. Он позволяет интегрировать старые устройства с новыми системами, обеспечивая их совместную работу и эффективный обмен данными. Благодаря поддержке протоколов Modbus RTU/ASCII и Modbus TCP, преобразователь обеспечивает гибкость в выборе оборудования и протоколов, соответствующих требованиям конкретного проекта.
Среди преимуществ PPDS-752-MTCP CR можно отметить:
- Гибкость подключения: Возможность подключения различных устройств с интерфейсами RS-232 и RS-485 к Ethernet-сети, расширяя возможности существующих систем.
- Надежность: Защита от неверной полярности и сторожевой таймер обеспечивают стабильную работу устройства в сложных промышленных условиях.
- Энергоэффективность: Поддержка PoE позволяет снизить количество проводов и упростить установку, а также обеспечивает питание устройства через Ethernet-кабель.
- Компактность: Малые габариты и возможность монтажа на DIN-рейку упрощают интеграцию устройства в существующие системы без значительных изменений в инфраструктуре.
PPDS-752-MTCP CR совместим с различными системами и оборудованием, поддерживающими протоколы Modbus, что делает его универсальным решением для интеграции последовательных устройств в современные Ethernet-сети. Его использование позволяет повысить эффективность и надежность промышленных систем, обеспечивая их гибкость и адаптивность к меняющимся требованиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Количество портов RS-232 | 4 |
| Количество портов RS-485 | 1 |
| Потребление тока | 2.2 Вт |
| Материал корпуса | Пластик |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 5 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
