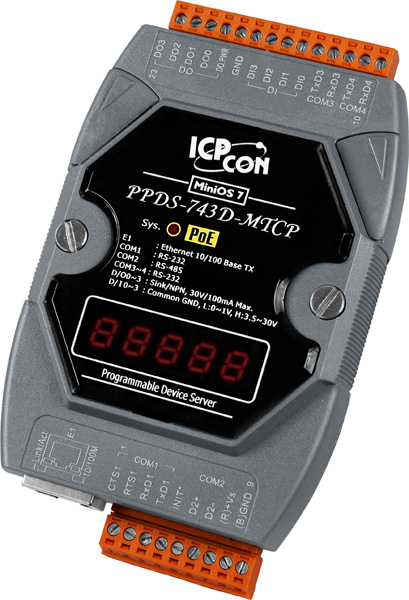

Преобразователь PPDS-743D-MTCP CR Programmable Device Server with PoE, Modbus Gateway, 3 RS-232 port

Артикул: PPDS-743D-MTCP CR
Характеристики
Полное наименование:
—
Преобразователь PPDS-743D-MTCP CR Programmable Device Server with PoE, Modbus Gateway, 3 RS-232 ports, 1 RS-485 port and an
Срок гарантии
—
12 мес.
204 953 тенге/шт
Варианты цен
204 953 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Преобразователь ICP DAS PPDS-743D-MTCP CR представляет собой программируемый сервер устройств, обеспечивающий интеграцию последовательных интерфейсов RS-232 и RS-485 с Ethernet-сетью. Это решение предназначено для преобразования протоколов Modbus TCP в Modbus RTU/ASCII, что позволяет эффективно подключать устройства с различными интерфейсами к современным сетям.

Ключевые технические особенности устройства включают:

  • Порты связи: 3 порта RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
  • Сетевой интерфейс: 1 порт Ethernet 10/100 Base T(X) с автоопределением MDI/MDI-X, обеспечивающий надежную связь с сетью.
  • Поддержка протоколов: Modbus TCP server, Modbus RTU master и Modbus ASCII master, что расширяет возможности интеграции.
  • Питание: Возможность питания через PoE (IEEE 802.3af, Class 1) или от источника постоянного тока с диапазоном 12–48 В, обеспечивая гибкость в выборе источника питания.
  • Индикация: 7-сегментный светодиодный дисплей для отображения статуса устройства и светодиодные индикаторы для системных и PoE-состояний.
  • Условия эксплуатации: Рабочая температура от –25 до +75 °C и влажность от 5 до 90% без конденсации, что делает устройство пригодным для использования в различных промышленных условиях.
  • Монтаж: Возможность монтажа на DIN-рейку или на стену, обеспечивая гибкость в установке.

Устройство предназначено для применения в промышленных системах автоматизации, где требуется интеграция старых устройств с новыми системами управления. Оно идеально подходит для модернизации существующих установок, позволяя подключать устройства с последовательными интерфейсами к Ethernet-сетям без необходимости полной замены оборудования.

Преимущества ICP DAS PPDS-743D-MTCP CR включают:

  • Гибкость подключения: Поддержка различных протоколов и интерфейсов позволяет интегрировать разнообразное оборудование.
  • Надежность: Способность работать в широком диапазоне температур и условий эксплуатации обеспечивает стабильную работу в сложных промышленных средах.
  • Удобство монтажа: Возможность установки на DIN-рейку или на стену упрощает процесс интеграции в существующие системы.

Совместимость с другими устройствами и системами управления зависит от конкретных требований проекта. Рекомендуется провести предварительный анализ совместимости перед интеграцией устройства в систему.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 72 x 123 x 35
Светодиодные индикаторы Системный, PoE
Количество портов RS-232 3
Количество портов RS-485 1
Потребление тока 2.9 Вт
Материал корпуса Пластик
7-сегментный светодиодный дисплей 5-разрядная цифровая индикация
Рабочее напряжение 12 ~ 48 В пост. или 48 В пост. по PoE
Защита от неверной полярности Есть
Питание по PoE Есть, IEEE 802.3af, Class1
Температура хранения, °C -40 ~ +80
Рабочая температура, °C -25 ~ +75
Рабочая влажность, % 5 ~ 90, без образования конденсата
Порты Ethernet 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X
Скорость передачи данных, бит/с 115200 макс.
Передаваемые сигналы RS-485 (2-проводный): Data+, Data-, GND
RS-232: Tx, Rx, GND
RS-232: TxD, RxD, RTS, CTS, GND
Четность нет, чет, нечет, 0, 1
Стоповые биты 1, 2
Бит данных 5, 6, 7, 8
Резистор в цепи смещения Есть
Тип устройства Преобразователь протоколов
Количество последовательных портов 4
Монтаж На DIN-рейку
Поддерживаемые протоколы Modbus RTU
Modbus ASCII
Modbus TCP
Серия устройства PPDS-700
Процессор 80186, 80 МГц или совместимый
Сторожевой таймер Есть
DDR3 SDRAM 512 Мб
Flash 512 Кб
Память EEPROM 16 Кб
Количество каналов дискретного ввода 4
Тип каналов дискретного ввода Сухой (Source)
Напряжение лог. 0 +1 В макс.
Напряжение лог. 1 +3.5 ~ +30 В пост.
Тип каналов дискретного вывода Открытый коллектор, Sink
Максимальная нагрузка на канал 100 мА
Количество каналов дискретного вывода 4
Напряжение нагрузки 30 В макс.
Максимальное разрешение счетчика 16 бит
Количество каналов таймера/счётчика 4
Максимальная частота входного сигнала 100 Гц
Минимальная ширина импульса 5 мс
