Артикул:
PPDS-743-MTCP CR
Характеристики
Полное наименование:
—

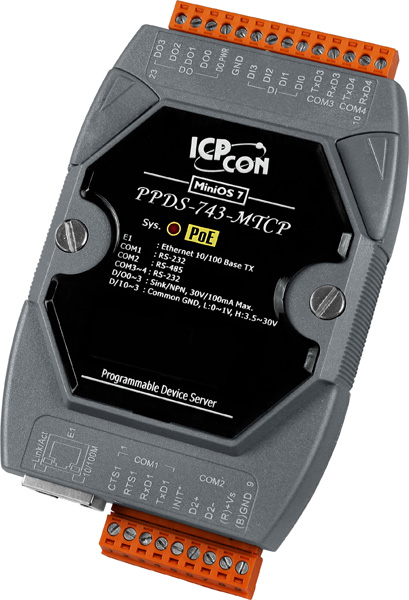

Преобразователь PPDS-743-MTCP CR Programmable Device Server with PoE, Modbus Gateway, 3 RS-232 ports and 1 RS-485 port
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь ICP DAS PPDS-743-MTCP CR представляет собой программируемый сервер устройств, предназначенный для интеграции последовательных интерфейсов RS-232 и RS-485 в Ethernet-сети. Это решение обеспечивает эффективную связь между промышленными устройствами и современными системами управления, поддерживая протоколы Modbus TCP, RTU и ASCII.
Ключевые технические особенности устройства включают:
- Порты связи: 3 порта RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Питание: поддержка PoE (Power over Ethernet) по стандарту IEEE 802.3af, что упрощает установку и снижает потребность в дополнительных источниках питания.
- Индикация: светодиодные индикаторы для отображения состояния системы и PoE, позволяющие оперативно отслеживать работу устройства.
- Условия эксплуатации: широкий диапазон рабочих температур от -25°C до +75°C и температур хранения от -40°C до +80°C, что делает устройство пригодным для использования в различных климатических условиях.
- Монтаж: возможность установки на DIN-рейку, обеспечивающая удобство монтажа в распределительных щитах и шкафах управления.
- Размеры: компактные габариты 72 x 123 x 35 мм, позволяющие экономить пространство при размещении оборудования.
Области применения PPDS-743-MTCP CR включают:
- Автоматизация промышленных процессов: интеграция старых устройств с новыми системами управления через Ethernet.
- Системы мониторинга и управления: обеспечение связи между различными устройствами в SCADA-системах.
- Умные здания: управление и мониторинг оборудования через централизованные системы.
Преимущества устройства:
- Гибкость подключения: поддержка нескольких последовательных портов и протоколов связи.
- Упрощение монтажа: питание по PoE и компактные размеры облегчают установку и эксплуатацию.
- Надежность: широкий диапазон рабочих температур и защита от неверной полярности обеспечивают стабильную работу в различных условиях.
PPDS-743-MTCP CR совместим с различными промышленными устройствами, поддерживающими протоколы Modbus, и может быть интегрирован в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Это делает его эффективным решением для модернизации и расширения функциональности промышленных сетей.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Количество портов RS-232 | 3 |
| Количество портов RS-485 | 1 |
| Потребление тока | 2.2 Вт |
| Материал корпуса | Пластик |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 4 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
