Артикул:
PPDS-742D-MTCP CR
Характеристики
Полное наименование:
—

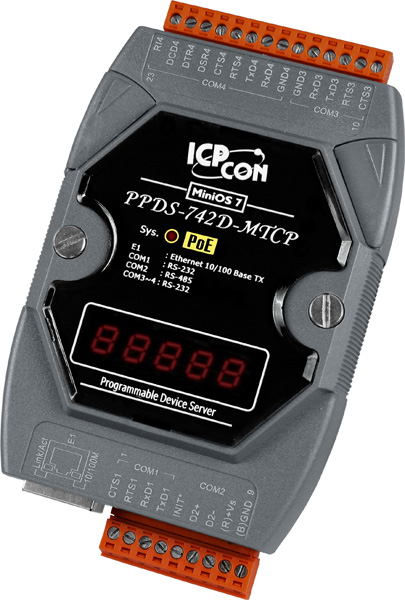

Преобразователь PPDS-742D-MTCP CR Programmable Device Server with PoE, Modbus Gateway, 3 RS-232 ports, 1 RS-485 port and an
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь ICP DAS PPDS-742D-MTCP CR представляет собой программируемый сервер устройств, предназначенный для интеграции последовательных интерфейсов RS-232 и RS-485 в Ethernet-сети. Это решение обеспечивает эффективную передачу данных между устройствами с различными интерфейсами и протоколами, такими как Modbus RTU/ASCII и Modbus TCP.
Ключевые технические особенности устройства включают:
- Порты связи: три порта RS-232 и один порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Сетевой интерфейс: один порт Ethernet 10/100 Base-T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Питание: поддержка двух вариантов питания — от источника постоянного тока (12–48 В) или через PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class 1, что упрощает установку и снижает затраты на проводку.
- Память: оснащен 512 МБ DDR3 SDRAM, 512 КБ Flash и 16 КБ EEPROM, обеспечивающими надежную работу и хранение данных.
- Индикация: наличие светодиодных индикаторов для системного состояния и PoE, а также 5-разрядного 7-сегментного дисплея для отображения информации о работе устройства.
- Защита: встроенная защита от неверной полярности питания и сторожевой таймер для повышения надежности в промышленных условиях.
- Условия эксплуатации: рабочая температура от -25°C до +75°C и влажность от 5% до 90% без конденсации, что позволяет использовать устройство в различных климатических условиях.
Области применения PPDS-742D-MTCP CR включают:
- Автоматизация зданий: интеграция систем управления освещением, отоплением и вентиляцией с центральными системами мониторинга и управления.
- Промышленный контроль: подключение датчиков, приводов и других устройств с последовательными интерфейсами к Ethernet-сетям для централизованного управления и мониторинга.
- Энергетика: сбор данных с устройств учета и контроля для анализа и оптимизации потребления энергии.
- Транспорт: мониторинг и управление системами сигнализации, освещения и безопасности на объектах транспортной инфраструктуры.
Преимущества устройства включают:
- Гибкость подключения: поддержка различных протоколов Modbus (RTU, ASCII, TCP) и возможность подключения к различным типам устройств.
- Простота установки: питание через PoE и монтаж на DIN-рейку облегчают процесс установки и обслуживания.
- Надежность: защита от неверной полярности, сторожевой таймер и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных условиях.
- Индикация: наличие 7-сегментного дисплея и светодиодных индикаторов упрощает диагностику и мониторинг состояния устройства.
Совместимость с другими устройствами и системами достигается благодаря поддержке стандартных протоколов Modbus и Ethernet, что позволяет интегрировать преобразователь в существующие системы автоматизации и управления без необходимости значительных изменений в инфраструктуре.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 112 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.9 Вт |
| Количество портов RS-232 | 3 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 4 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
