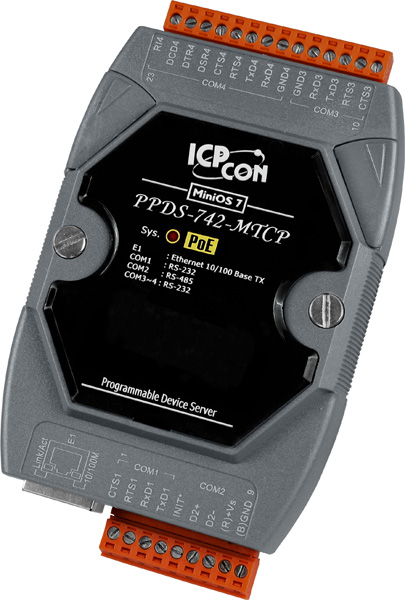

Преобразователь ICP DAS PPDS-742-MTCP CR представляет собой программируемый сервер последовательных интерфейсов, предназначенный для интеграции устройств с интерфейсами RS-232 и RS-485 в Ethernet-сети. Это решение обеспечивает эффективный обмен данными между различными промышленными устройствами и системами управления, поддерживая протоколы Modbus RTU, Modbus ASCII и Modbus TCP.
Ключевые технические особенности устройства включают:
- Порты связи: три порта RS-232 и один порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Сетевой интерфейс: один порт Ethernet 10/100 Base T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Питание: поддержка PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class 1, а также возможность питания от источника постоянного тока с диапазоном напряжений от 12 до 48 В.
- Производительность: процессор 80186 с тактовой частотой 80 МГц или совместимый, 512 Мб оперативной памяти DDR3 SDRAM, 512 Кб флеш-памяти и 16 Кб памяти EEPROM.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -40 до +80 °C, рабочая влажность от 5 до 90% без конденсации.
- Защита: защита от неверной полярности питания и защита последовательных портов от электростатических разрядов до ±4 кВ.
- Монтаж: компактные габариты 72 x 123 x 35 мм и возможность монтажа на DIN-рейку, что упрощает установку в распределительных щитах и шкафах управления.
Устройство предназначено для применения в различных областях промышленности, включая автоматизацию зданий, системы управления производственными процессами, мониторинг и управление оборудованием, а также в решениях для умных городов. Оно обеспечивает надежную и эффективную связь между устройствами с последовательными интерфейсами и Ethernet-сетями, что особенно важно для интеграции старого оборудования в современные системы управления.
Преимущества ICP DAS PPDS-742-MTCP CR включают:
- Гибкость подключения: поддержка различных типов последовательных интерфейсов и протоколов связи.
- Надежность: защита от электростатических разрядов и неверной полярности питания, что повышает устойчивость устройства к внешним воздействиям.
- Энергоэффективность: возможность питания по PoE снижает потребность в дополнительных источниках питания и упрощает установку.
- Простота интеграции: поддержка стандартных протоколов Modbus облегчает интеграцию с существующими системами управления и мониторинга.
Устройство совместимо с различными промышленными контроллерами и системами SCADA, поддерживающими протоколы Modbus. Это позволяет эффективно интегрировать ICP DAS PPDS-742-MTCP CR в существующие инфраструктуры автоматизации, обеспечивая надежную и быструю передачу данных между устройствами с последовательными интерфейсами и Ethernet-сетями.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Количество портов RS-232 | 3 |
| Количество портов RS-485 | 1 |
| Потребление тока | 2.2 Вт |
| Материал корпуса | Пластик |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 4 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
