Артикул:
PPDS-734-MTCP CR
Характеристики
Полное наименование:
—

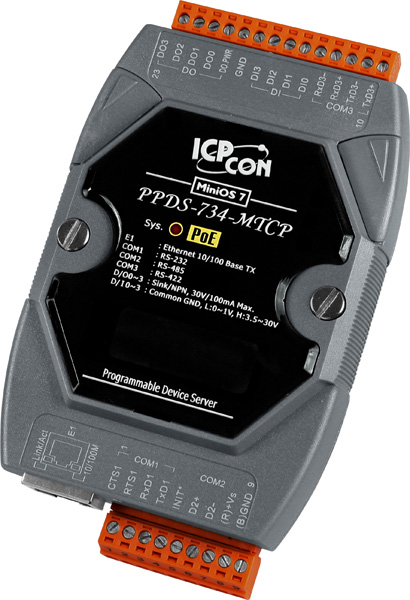

Преобразователь PPDS-734-MTCP CR Programmable Device Server with PoE, Modbus Gateway, 1 RS-232 port, 1 RS-485 port and 1 RS
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь ICP DAS PPDS-734-MTCP CR представляет собой программируемый сервер устройств, предназначенный для интеграции последовательных интерфейсов RS-232/422/485 в Ethernet-сети. Это решение обеспечивает эффективную передачу данных между устройствами с различными протоколами, такими как Modbus RTU/ASCII и Modbus TCP, что делает его незаменимым в автоматизированных системах управления и мониторинга.
Ключевые технические особенности устройства включают:
- Порты связи: 1 x RS-232, 1 x RS-422/485, 1 x RS-485, что обеспечивает гибкость подключения различных устройств.
- Сетевой интерфейс: 1 x Ethernet 10/100 Base T(X) (разъем RJ45), поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Питание: Возможность питания через PoE (IEEE 802.3af, Class1) или от внешнего источника с напряжением 12 ~ 48 В постоянного тока, что упрощает установку и снижает затраты на проводку.
- Защита: Защита от неверной полярности и сторожевой таймер повышают надежность работы устройства в промышленных условиях.
- Индикация: Светодиодные индикаторы для системного состояния и PoE, а также 5-разрядный 7-сегментный дисплей для отображения статуса устройства.
- Температурный диапазон: Рабочая температура от -25°C до +75°C и температура хранения от -40°C до +80°C позволяют использовать устройство в различных климатических условиях.
- Память: 512 Мб DDR3 SDRAM и 512 Кб Flash обеспечивают достаточный объем памяти для хранения конфигураций и данных.
- Монтаж: Компактные габариты (72 x 123 x 35 мм) и возможность монтажа на DIN-рейку упрощают интеграцию устройства в существующие системы.
Области применения PPDS-734-MTCP CR включают:
- Автоматизация зданий: Интеграция различных устройств с последовательными интерфейсами в централизованные системы управления.
- Промышленный мониторинг: Сбор и передача данных с датчиков и контроллеров в системы SCADA для анализа и принятия решений.
- Энергетика: Удаленный мониторинг и управление оборудованием на подстанциях и в распределительных сетях.
- Транспорт: Управление и мониторинг систем сигнализации и управления на транспортных объектах.
Преимущества устройства включают:
- Гибкость подключения: Поддержка различных последовательных интерфейсов и протоколов позволяет интегрировать широкий спектр устройств.
- Упрощение инфраструктуры: Возможность питания через PoE снижает количество проводов и упрощает установку.
- Надежность: Защита от неверной полярности и сторожевой таймер обеспечивают стабильную работу в сложных условиях.
- Компактность: Малые размеры и монтаж на DIN-рейку облегчают размещение устройства в ограниченных пространствах.
Совместимость с другими устройствами и системами гарантирует эффективную интеграцию PPDS-734-MTCP CR в существующие инфраструктуры, обеспечивая надежную и бесперебойную работу автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.2 |
| Количество портов RS-232 | 1 |
| Количество портов RS-422/485 | 1 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-232: Tx, Rx, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 3 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
