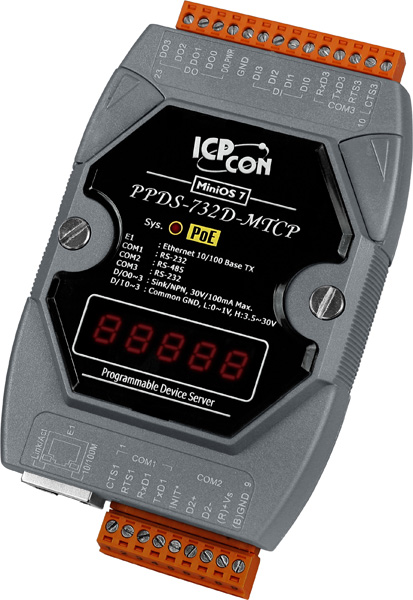

Преобразователь ICP DAS PPDS-732D-MTCP CR представляет собой программируемый сервер устройств, предназначенный для интеграции последовательных интерфейсов RS-232 и RS-485 в Ethernet-сети. Это решение обеспечивает эффективную передачу данных между различными устройствами, поддерживающими протоколы Modbus RTU, Modbus ASCII и Modbus TCP, что делает его универсальным инструментом для промышленной автоматизации.
Ключевые технические особенности устройства включают:
- Порты связи: два порта RS-232 и один порт RS-485, обеспечивающие гибкость подключения различных устройств.
- Сетевой интерфейс: один порт Ethernet 10/100 Base T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X для автоматического определения типа соединения.
- Питание: поддержка Power over Ethernet (PoE) по стандарту IEEE 802.3af, Class 1, а также возможность питания от источника постоянного тока с диапазоном напряжений от 12 до 48 В.
- Защита: защита от неверной полярности, обеспечивающая надежную работу устройства в различных условиях эксплуатации.
- Индикация: светодиодные индикаторы для отображения состояния системы и PoE, а также 5-разрядный 7-сегментный дисплей для цифровой индикации.
- Память: 512 Мб DDR3 SDRAM, 512 Кб Flash и 16 Кб EEPROM для хранения данных и программного обеспечения.
- Производительность: процессор 80186 с тактовой частотой 80 МГц или совместимый, обеспечивающий быструю обработку данных.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -40 до +80 °C, рабочая влажность от 5 до 90% без образования конденсата.
Устройство предназначено для применения в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в решениях для сбора и передачи данных. Оно идеально подходит для предприятий, требующих надежной и гибкой интеграции последовательных устройств в Ethernet-сети.
Преимущества PPDS-732D-MTCP CR включают:
- Гибкость подключения: возможность интеграции различных устройств с последовательными интерфейсами в единую сеть.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных условиях.
- Удобство монтажа: компактные габариты (72 x 123 x 35 мм) и возможность монтажа на DIN-рейку упрощают установку и экономят пространство.
- Энергоэффективность: поддержка PoE позволяет снизить затраты на электропитание и упростить прокладку кабелей.
Устройство совместимо с различными системами управления и SCADA, поддерживающими протоколы Modbus, что обеспечивает легкую интеграцию в существующие инфраструктуры. Благодаря своей универсальности и надежности, PPDS-732D-MTCP CR является оптимальным решением для предприятий, стремящихся повысить эффективность и гибкость своих систем автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.9 Вт |
| Количество портов RS-232 | 2 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 3 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
