Артикул:
PPDS-732-MTCP CR
Характеристики
Полное наименование:
—
Преобразователь PPDS-732-MTCP CR Programmable Device Server with PoE, Modbus Gateway, 2 RS-232 ports and 1 RS-485 port
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

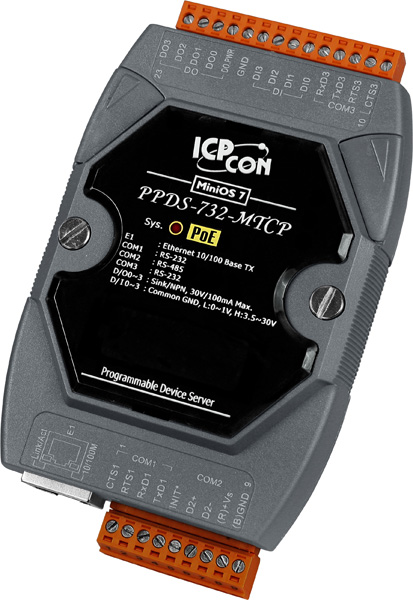

Преобразователь ICP DAS PPDS-732-MTCP CR представляет собой программируемый Ethernet-сервер последовательных интерфейсов, предназначенный для преобразования протоколов Modbus TCP в Modbus RTU/ASCII. Устройство оснащено двумя портами RS-232, одним портом RS-485 и четырьмя каналами дискретного ввода и вывода, что обеспечивает гибкость в интеграции с различными промышленными системами.
Ключевые технические особенности включают:
- Порты Ethernet: один порт 10/100 Base T(X) с разъемом RJ45, поддерживающий Auto MDI/MDI-X.
- Порты последовательной связи: два порта RS-232 и один порт RS-485 для подключения различных устройств.
- Дискретные входы и выходы: четыре канала дискретного ввода и четыре канала дискретного вывода с открытым коллектором, обеспечивающие взаимодействие с внешними устройствами.
- Питание: поддержка PoE (Power over Ethernet) по стандарту IEEE 802.3af, Class 1, а также возможность питания от источника постоянного тока с диапазоном напряжений от 12 до 48 В.
- Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -40 до +80°C, влажность от 5 до 90% без конденсации.
- Размеры: габариты устройства составляют 72 x 123 x 35 мм, что позволяет компактно интегрировать его в существующие системы.
Области применения преобразователя ICP DAS PPDS-732-MTCP CR включают:
- Автоматизация зданий: интеграция различных устройств с поддержкой Modbus для централизованного управления.
- Промышленный контроль: подключение датчиков и исполнительных механизмов к SCADA-системам через преобразование протоколов.
- Энергетика: мониторинг и управление оборудованием на основе Modbus в энергетических установках.
Преимущества устройства:
- Гибкость подключения: поддержка нескольких последовательных портов и дискретных входов/выходов для разнообразных сценариев применения.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в различных условиях.
- Компактность: небольшие габариты позволяют экономить пространство при монтаже на DIN-рейке или стене.
Совместимость с другими устройствами и системами гарантирует эффективную интеграцию в существующие инфраструктуры, обеспечивая надежную и бесперебойную работу промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.2 Вт |
| Количество портов RS-232 | 2 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 3 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 4 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 4 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
