Артикул:
PPDS-721D-MTCP CR
Характеристики
Полное наименование:
—

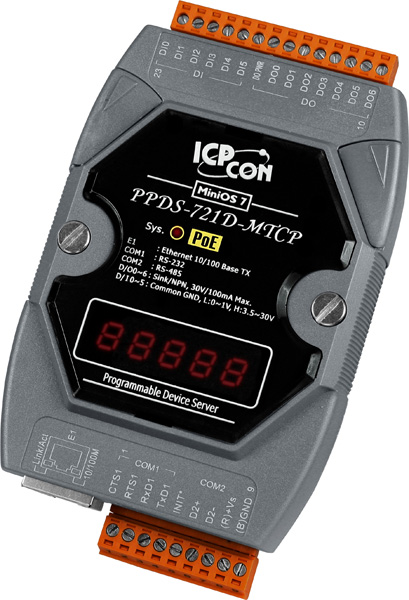

Преобразователь PPDS-721D-MTCP CR Programmable Device Server with PoE, Modbus Gateway, 1 RS-232 port, 1 RS-485 port and an L
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь ICP DAS PPDS-721D-MTCP CR представляет собой программируемый сервер устройств с поддержкой PoE, шлюз Modbus и одним портом RS-232. Это устройство предназначено для интеграции последовательных интерфейсов RS-232 и RS-485 в сети Ethernet, обеспечивая эффективную коммуникацию между различными промышленными системами.
Ключевые технические особенности PPDS-721D-MTCP CR включают:
- Порты связи: один порт RS-232 и один порт RS-485 для подключения различных устройств.
- Поддержка протоколов: Modbus RTU, Modbus ASCII и Modbus TCP, обеспечивающая гибкость в работе с различными промышленными устройствами.
- Питание: возможность питания через PoE (IEEE 802.3af, Class1) или через внешний источник напряжения 12–48 В постоянного тока.
- Индикация: светодиодные индикаторы для отображения состояния системы и PoE, а также 5-разрядный 7-сегментный дисплей для цифровой индикации.
- Защита от неверной полярности: наличие защиты, предотвращающей повреждение устройства при неправильном подключении питания.
- Температурный диапазон: рабочая температура от -25°C до +75°C, что позволяет использовать устройство в различных климатических условиях.
- Размеры: компактные габариты 72 x 123 x 35 мм и монтаж на DIN-рейку для удобства установки в распределительных щитах.
Области применения PPDS-721D-MTCP CR включают:
- Автоматизация зданий: интеграция систем управления освещением, отоплением и вентиляцией с центральными системами мониторинга.
- Промышленная автоматизация: подключение различных устройств с последовательными интерфейсами к промышленным сетям Ethernet для централизованного управления.
- Энергетика: мониторинг и управление оборудованием на основе Modbus в энергетических системах.
Преимущества PPDS-721D-MTCP CR:
- Гибкость подключения: поддержка нескольких протоколов Modbus позволяет интегрировать устройство в различные системы.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку в распределительных щитах.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в различных условиях.
Совместимость PPDS-721D-MTCP CR с другими устройствами зависит от поддерживаемых протоколов Modbus и стандартов Ethernet. Для обеспечения корректной работы рекомендуется учитывать технические характеристики подключаемых устройств и соответствие их протоколов с возможностями преобразователя.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.9 Вт |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 2 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
| Количество каналов дискретного ввода | 6 |
| Тип каналов дискретного ввода | Сухой (Source) |
| Напряжение лог. 0 | +1 В макс. |
| Напряжение лог. 1 | +3.5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink |
| Максимальная нагрузка на канал | 100 мА |
| Количество каналов дискретного вывода | 7 |
| Напряжение нагрузки | 30 В макс. |
| Максимальное разрешение счетчика | 16 бит |
| Количество каналов таймера/счётчика | 6 |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
