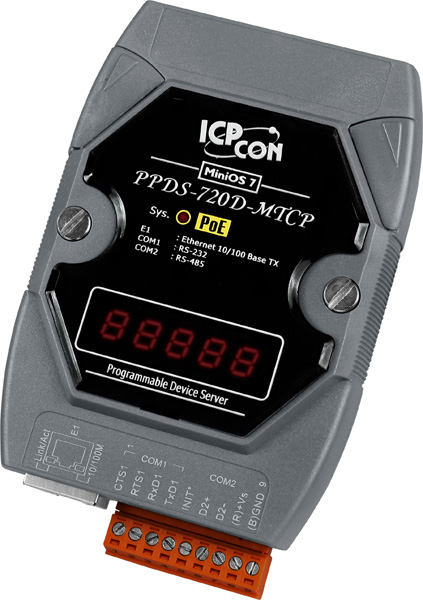

Преобразователь ICP DAS PPDS-720D-MTCP CR представляет собой программируемый сервер устройств, предназначенный для преобразования протоколов Modbus RTU/ASCII в Modbus TCP. Устройство оснащено одним портом RS-232 и одним портом RS-485, что обеспечивает гибкость в подключении различных промышленных устройств. Возможность питания по технологии Power over Ethernet (PoE) стандарта IEEE 802.3af упрощает установку и снижает потребность в дополнительных источниках питания.
Ключевые технические особенности включают:
- Порты связи: один порт RS-232 и один порт RS-485, поддерживающие скорости передачи данных до 115200 бит/с.
- Память: 512 Кб оперативной памяти (DDR3 SDRAM), 512 Кб флеш-памяти и 16 Кб памяти EEPROM для хранения конфигураций и данных.
- Индикация: светодиодные индикаторы состояния системы и PoE, а также 5-разрядный 7-сегментный дисплей для отображения информации о работе устройства.
- Электропитание: поддержка входного напряжения от 12 до 48 В постоянного тока или 48 В по PoE, с защитой от неверной полярности.
- Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -40 до +80°C, рабочая влажность от 5 до 90% без конденсации.
- Монтаж: возможность монтажа на DIN-рейку или настенный монтаж для удобства установки в различных промышленных средах.
Устройство предназначено для применения в промышленных автоматизированных системах, где требуется интеграция устройств с различными интерфейсами в единую сеть Modbus TCP. Это может включать системы управления технологическими процессами, мониторинг и управление оборудованием, а также сбор и анализ данных с различных датчиков и исполнительных механизмов. Благодаря поддержке протоколов Modbus RTU, Modbus ASCII и Modbus TCP, преобразователь обеспечивает совместимость с широким спектром промышленного оборудования.
Среди преимуществ PPDS-720D-MTCP CR можно отметить:
- Гибкость подключения: возможность интеграции устройств с различными интерфейсами в единую сеть Modbus TCP.
- Упрощение монтажа: поддержка PoE снижает количество проводов и упрощает установку устройства.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
- Удобство эксплуатации: наличие индикаторов состояния и дисплея позволяет оперативно получать информацию о работе устройства.
Совместимость с различными промышленными протоколами и возможность интеграции с существующими системами управления делают PPDS-720D-MTCP CR эффективным решением для расширения и модернизации промышленных автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 112 x 35 |
| Светодиодные индикаторы | Системный, PoE |
| Потребление тока | 2.9 Вт |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть, IEEE 802.3af, Class1 |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45), Auto MDI/MDI-X |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 5, 6, 7, 8 |
| Резистор в цепи смещения | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 2 |
| Монтаж | На DIN-рейку |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
| DDR3 SDRAM | 512 Мб |
| Flash | 512 Кб |
| Память EEPROM | 16 Кб |
