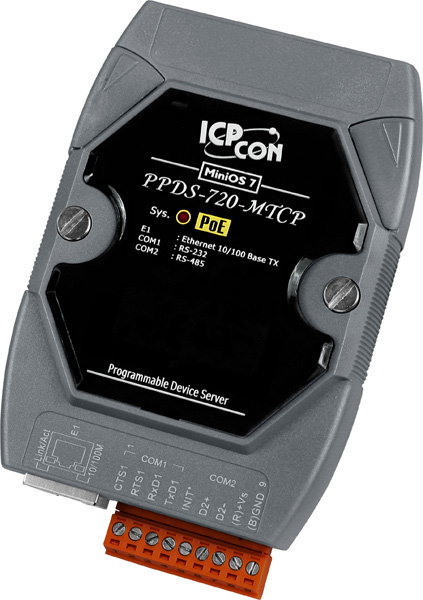

Преобразователь ICP DAS PPDS-720-MTCP CR представляет собой программируемый сервер устройств, предназначенный для преобразования протоколов Modbus RTU/ASCII в Modbus TCP. Устройство оснащено одним портом RS-232 и одним портом RS-485, что обеспечивает гибкость в подключении различных промышленных устройств. Возможность питания по технологии Power over Ethernet (PoE) упрощает установку и снижает потребность в дополнительных источниках питания.
Ключевые технические особенности включают:
- Порты связи: 1 x Ethernet 10/100 Base T(X) (разъем RJ45), 1 x RS-232, 1 x RS-485.
- Скорость передачи данных: до 115200 бит/с.
- Память: Flash-память 512 Кб, EEPROM 16 Кб, SRAM 512 Кб.
- Питание: 12 ~ 48 В постоянного тока или 48 В постоянного тока по PoE (IEEE 802.3af).
- Условия эксплуатации: рабочая температура от -25 до +75°C, рабочая влажность от 5% до 90% без конденсации.
- Габаритные размеры: 72 x 112 x 35 мм.
- Монтаж: на DIN-рейку, настольный или настенный.
- Светодиодные индикаторы: системные и PoE, 7-сегментный дисплей с 5-разрядной цифровой индикацией.
Устройство предназначено для применения в промышленных системах автоматизации, где требуется интеграция устройств с различными интерфейсами в единую сеть Modbus TCP. Это может включать системы управления технологическими процессами, мониторинг и управление оборудованием, а также сбор и анализ данных с различных сенсоров и исполнительных механизмов.
Преимущества PPDS-720-MTCP CR включают:
- Гибкость подключения: поддержка различных протоколов Modbus (RTU, ASCII, TCP) и интерфейсов (RS-232, RS-485, Ethernet).
- Упрощение монтажа: возможность питания по PoE снижает количество проводов и упрощает установку.
- Надежность: защита от неверной полярности и широкий диапазон рабочих температур обеспечивают стабильную работу в различных условиях.
- Индикация: наличие светодиодных индикаторов и 7-сегментного дисплея позволяет оперативно отслеживать состояние устройства.
Устройство совместимо с различными промышленными контроллерами и системами, поддерживающими протоколы Modbus, что обеспечивает легкую интеграцию в существующие инфраструктуры. Благодаря компактным размерам и универсальным вариантам монтажа, PPDS-720-MTCP CR может быть установлен в ограниченных пространствах, что делает его идеальным решением для модернизации и расширения функциональности промышленных систем автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 112 x 35 |
| Светодиодные индикаторы | Системные, POE |
| Потребление тока | 2.2 Вт |
| Количество портов RS-232 | 1 |
| Количество портов RS-485 | 1 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| 7-сегментный светодиодный дисплей | 5-разрядная цифровая индикация |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Защита от неверной полярности | Есть |
| Питание по PoE | Есть |
| Температура хранения, °C | -40 ~ +80 |
| Рабочая температура, °C | -25 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Скорость передачи данных, бит/с | 115200 макс. |
| Передаваемые сигналы | RS-485 (2-проводный): Data+, Data-, GND RS-232: TxD, RxD, RTS, CTS, GND |
| Четность | нет, чет, нечет, 0, 1 |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Резистор в цепи смещения | Есть |
| Память EEPROM | 16 Кб |
| Flash-память | 512 Кб |
| SRAM | 512 Kб |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 2 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII Modbus TCP |
| Серия устройства | PPDS-700 |
| Процессор | 80186, 80 МГц или совместимый |
| Сторожевой таймер | Есть |
