Артикул:
PMDK
Характеристики
Полное наименование:
—
Плата PMDK DSP-based Professional Motion Development Kit
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

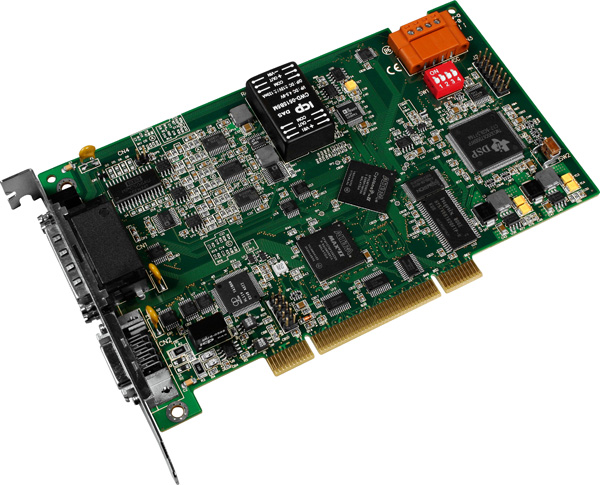

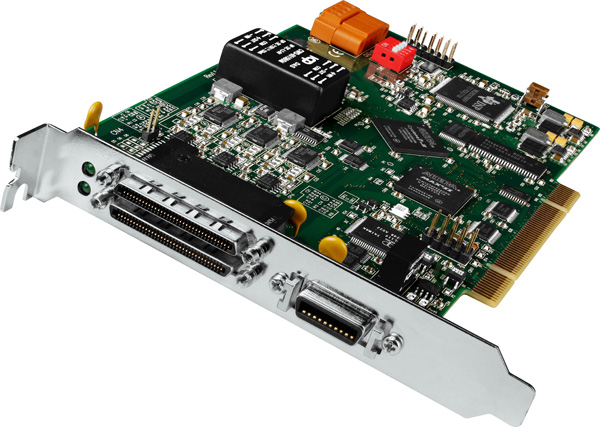

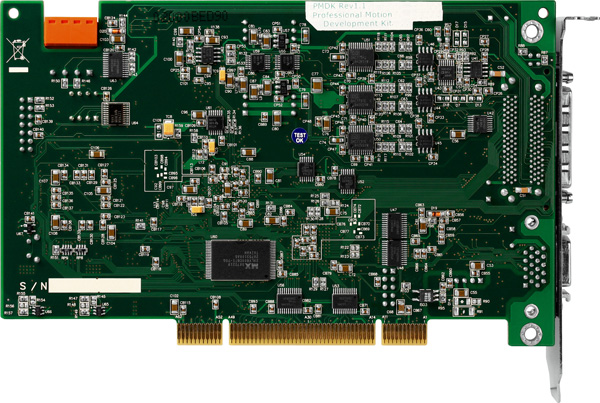

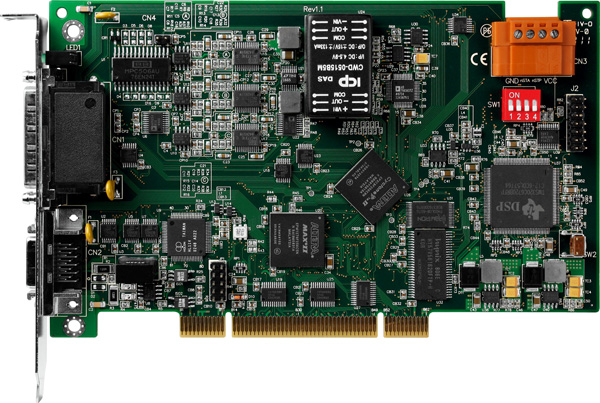

Плата PMDK DSP-based Professional Motion Development Kit от ICP DAS представляет собой высокопроизводительный адаптер для управления движением, предназначенный для интеграции в компьютеры с интерфейсом Universal PCI. Оснащенная цифровым сигнальным процессором (DSP) серии TI C672x и программируемой логикой (FPGA), она обеспечивает надежную и гибкую платформу для разработки профессиональных приложений управления движением.
Ключевые технические особенности платы PMDK включают:
- 6-осевое управление движением: поддержка до шести осей с возможностью расширения, что позволяет реализовывать сложные системы автоматизации.
- Высокоскоростные входы и выходы: максимальная частота пульсаций на выходе достигает 4 МГц, а частота входного сигнала от энкодера — 12 МГц, обеспечивая точность и быстродействие системы.
- Гибкие режимы работы: поддержка различных типов команд, включая пульсацию и V-команду, а также режимы CW/CCW и Pulse/Direction для управления движением.
- Программируемое время обновления: возможность настройки времени обновления сигналов для оптимизации работы системы под конкретные задачи.
- Интерфейс I/O серво-двигателя: наличие входов (INP, ALM, RDY) и выходов (SVON, ALMRST, ERC) для интеграции с серво-двигателями, что упрощает подключение и настройку оборудования.
- Вводы механических переключателей: поддержка LMT+, LMT-, NHOME, LTC и EMG для обеспечения безопасности и точности позиционирования.
- Интерфейс FRnet: возможность расширения системы за счет подключения до 128 каналов дискретного ввода и 128 каналов дискретного вывода через двухпроводной интерфейс FRnet.
Плата PMDK предназначена для использования в различных областях промышленной автоматизации, включая:
- Системы управления роботами: обеспечение точного и синхронизированного движения роботов в производственных процессах.
- Оборудование для обработки материалов: управление движением станков с ЧПУ, лазерных резаков и других машин, требующих высокой точности.
- Тестовое оборудование: создание стендов для испытаний компонентов и систем, где необходима точная координация движений.
- Системы позиционирования: управление движением в оптических системах, телескопах и других устройствах, требующих точного позиционирования.
Преимущества платы PMDK включают:
- Высокая производительность: благодаря использованию DSP и FPGA достигается высокая скорость обработки сигналов и управление движением.
- Гибкость и расширяемость: возможность подключения дополнительных I/O устройств через интерфейс FRnet позволяет адаптировать систему под конкретные требования.
- Надежность: широкий диапазон рабочих температур от -20°C до +75°C и высокая устойчивость к влажности (5–90%, без конденсации) обеспечивают стабильную работу в различных условиях эксплуатации.
- Совместимость: поддержка интерфейса Universal PCI позволяет интегрировать плату в различные компьютерные системы, обеспечивая совместимость с существующим оборудованием.
Плата PMDK от ICP DAS является эффективным решением для разработки и реализации сложных систем управления движением в промышленной автоматизации, обеспечивая высокую производительность, гибкость и надежность.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 1.5 А |
| Монтаж | В компьютер |
| Рабочая температура, °C | -20 ~ +75 |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Температура хранения, °C | -30 ~ +85 |
| Максимальная частота пульсаций | 4 МГц |
| Количество каналов дискретного ввода | До 128 (расширяемые) |
| Тип шины | Universal PCI (поддержка PCI и PCI-X) |
| Количество каналов дискретного вывода | До 128 (расширяемые) |
| Разрешение счетчика/энкодера, бит | 32 |
| Максимальная частота счета | 12 МГц |
| Режим энкодера | A/B pulse, Вверх/Вниз |
| Число осей | 6 |
| Тип команды | Пульсация, V-комманда |
| Разрешение | 32 |
| Время обновления | Программируемое |
| Режим | CW/CCW, Pulse/Direction |
| Вводы механических переключателей | LMT+, LMT-, NHOME, LTC, EMG |
| Интерфейс I/O серво-двигателя | Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC |
| Триггер сравнения позиций | Программируемый |
