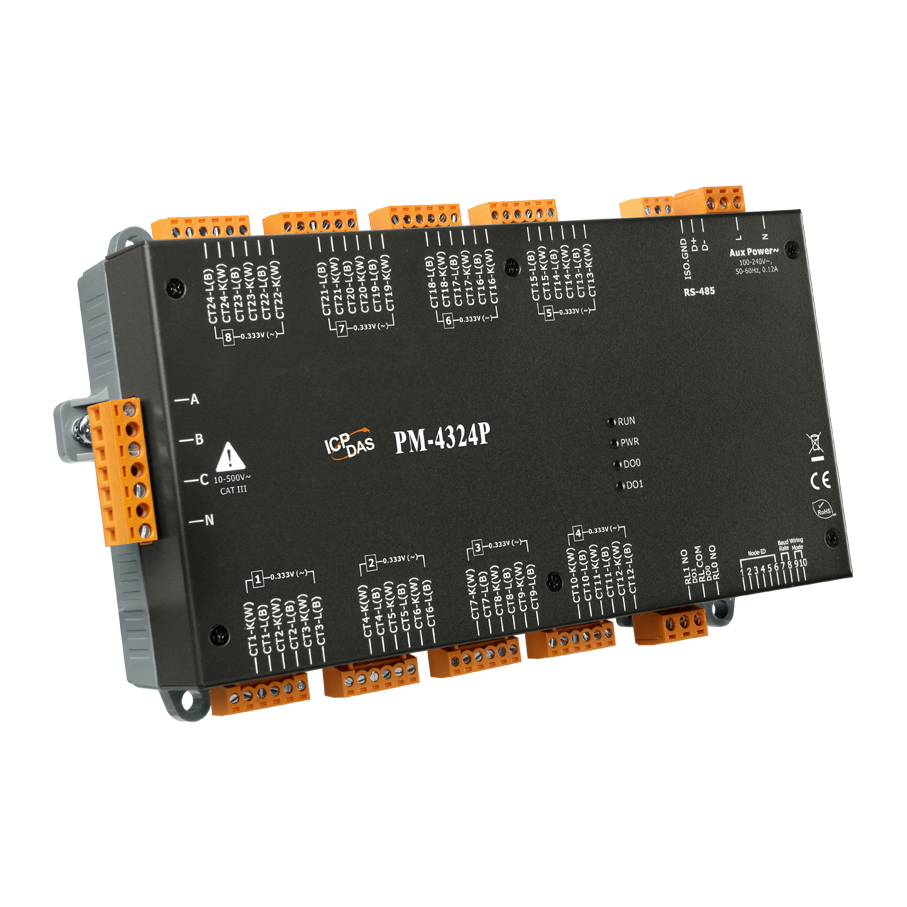

Интеллектуальный многоканальный измеритель параметров сети PM-4324P от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает точные измерения и передачу данных через протокол Modbus RTU, что делает его идеальным для интеграции в системы автоматизации и управления энергопотреблением.
Ключевые технические особенности PM-4324P включают:
- Диапазон измерения напряжения: 10–500 В, что позволяет контролировать широкий спектр электрических систем.
- Диапазон измерения тока: 0–1000 А, обеспечивая гибкость при подключении различных типов оборудования.
- Измеряемая частота: 50/60 Гц, соответствующая стандартам большинства электрических сетей.
- Класс точности: 0,5, гарантируя высокую достоверность получаемых данных.
- Типы подключения: 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT, что обеспечивает совместимость с различными конфигурациями электрических сетей.
- Измеряемые параметры: Частота, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности.
- Частота обновления данных: 1 с, обеспечивая своевременное получение информации.
- Протокол передачи данных: Modbus RTU/ASCII, что облегчает интеграцию с различными системами управления.
- Монтаж: На DIN-рейку, упрощая установку в распределительные щиты и шкафы.
- Изоляция последовательной линии: 3 кВ, повышая надежность и безопасность эксплуатации.
- Скорость передачи данных: 115200 бит/с, обеспечивая быструю передачу информации.
- Потребление тока: 6 Вт, что способствует энергоэффективности системы.
- Количество каналов релейного вывода: 2, позволяя реализовывать функции управления на основе измеренных параметров.
- Защита от импульсных помех: 3 кВ, обеспечивая устойчивость к внешним электромагнитным воздействиям.
- Габаритные размеры: 237 х 52 х 134 мм, что соответствует стандартам для монтажа на DIN-рейку.
- Материал корпуса: Пластик, обеспечивающий легкость и устойчивость к внешним воздействиям.
- Тип каналов релейного вывода: Form A (N.O.), подходящий для реализации функций сигнализации и управления.
- Нагрузочная способность реле: 5 А при 250 В перем., 5 А при 30 В пост., что соответствует требованиям для управления различными нагрузками.
- Рабочее напряжение: 85–264 В перем., обеспечивая гибкость при подключении к различным источникам питания.
- Рабочая влажность: 10–90%, без образования конденсата, что расширяет область применения устройства.
- Рабочая температура: –20 ~ +70°C, позволяя использовать устройство в различных климатических условиях.
- Температура хранения: –25 ~ +80°C, обеспечивая сохранность устройства при транспортировке и хранении.
PM-4324P предназначен для использования в промышленных предприятиях, энергетических компаниях, а также в системах управления зданием для мониторинга и анализа электрических параметров. Он позволяет оперативно выявлять отклонения в работе оборудования, оптимизировать энергопотребление и повышать общую эффективность эксплуатации электрических систем.
Преимущества PM-4324P включают высокую точность измерений, широкие диапазоны измерения, гибкость подключения и интеграции, а также надежность в эксплуатации. Совместимость с протоколом Modbus RTU/ASCII обеспечивает легкую интеграцию с различными системами автоматизации и управления. Монтаж на DIN-рейку упрощает установку и обслуживание устройства в распределительных щитах и шкафах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 6 Вт |
| Количество каналов релейного вывода | 2 |
| Защита от импульсных помех, кВ | 3 |
| Габаритные размеры, мм | 237 х 52 х 134 |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~1000 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 85-264 В перем. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU/ASCII |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
