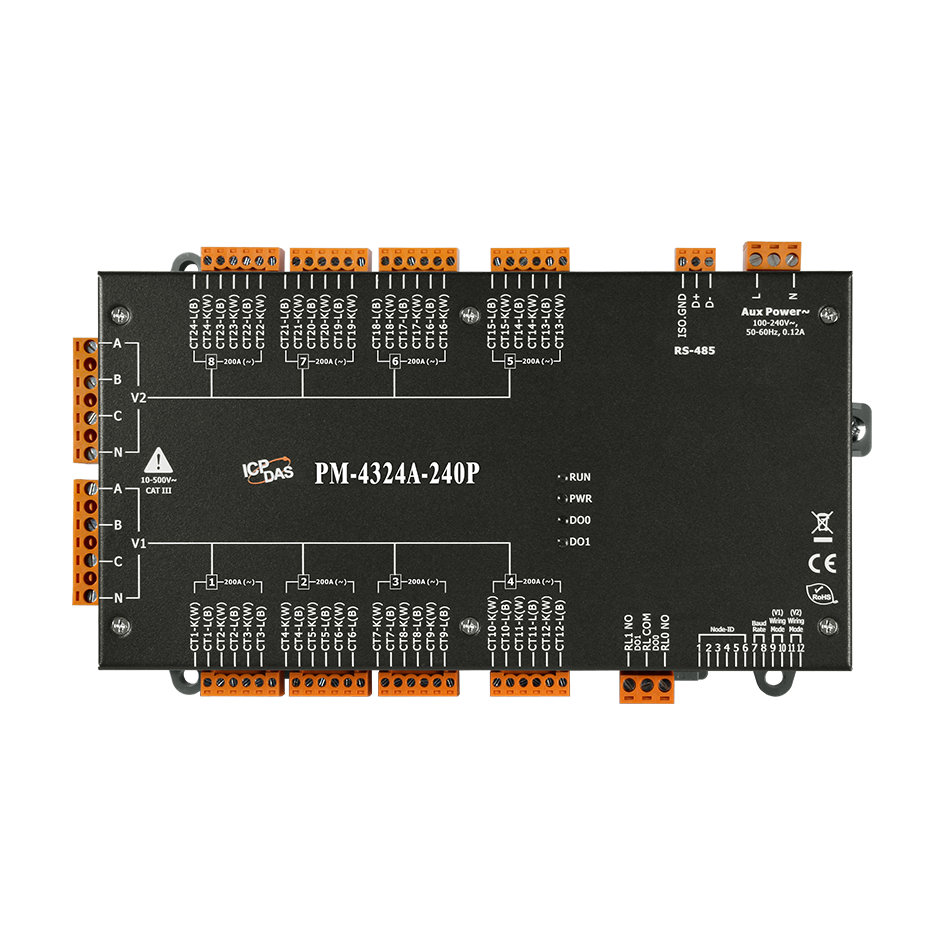

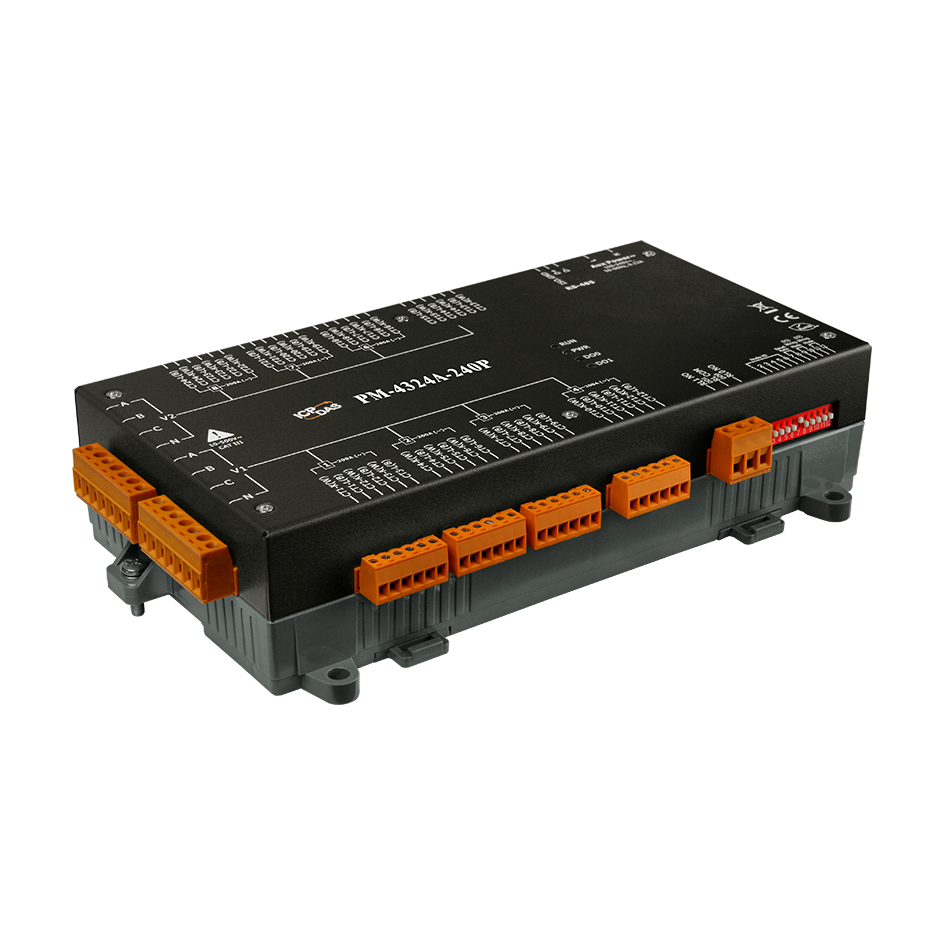

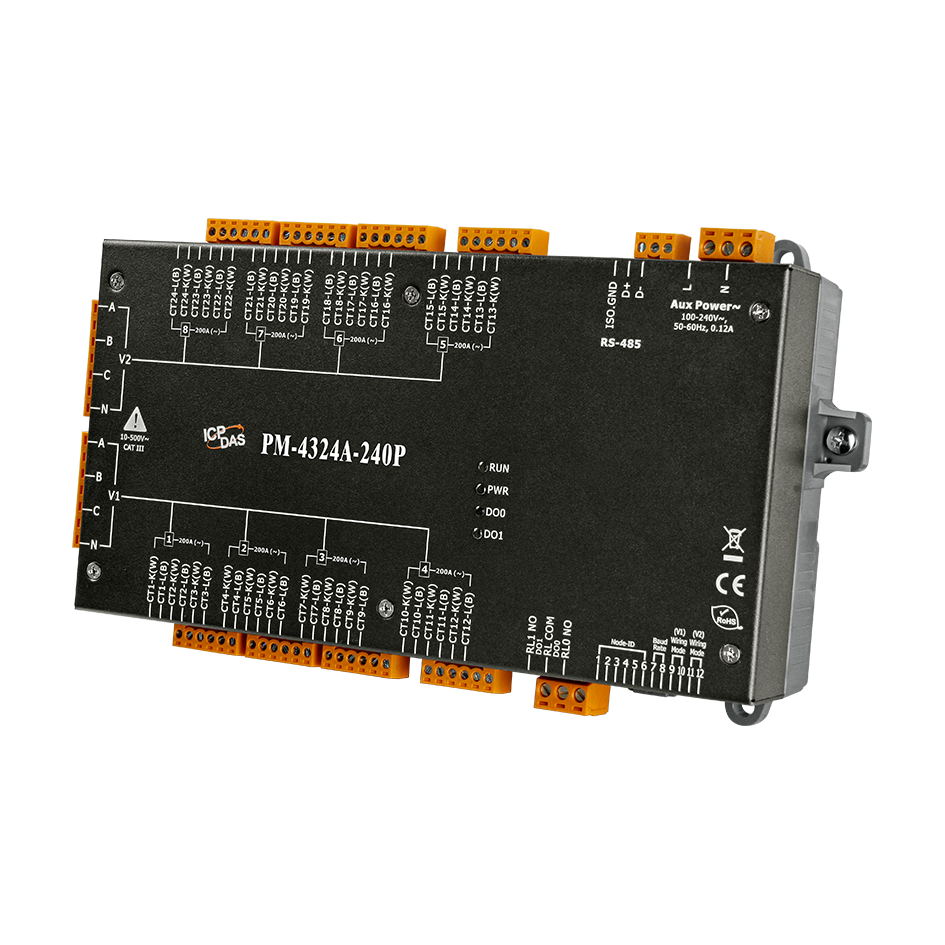

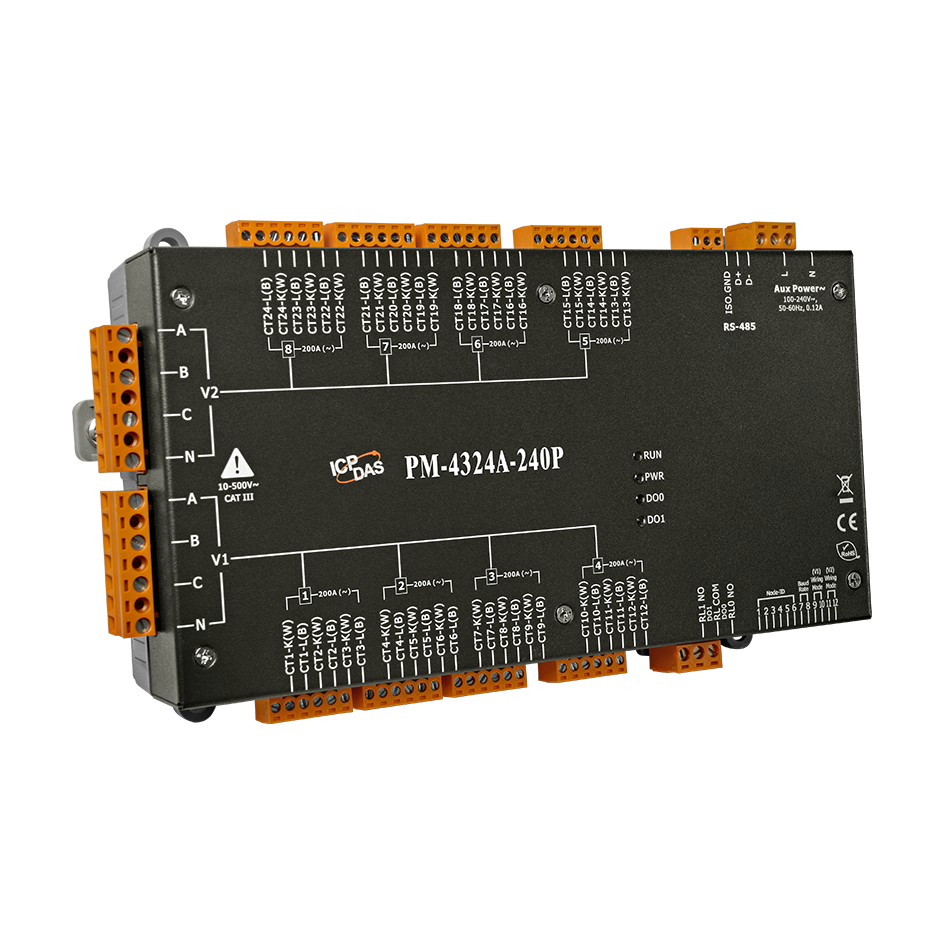

Интеллектуальный многоканальный измеритель параметров сети PM-4324A-240P от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает высокоточные измерения и надежную передачу данных, что делает его незаменимым инструментом для эффективного управления энергетическими ресурсами.
**Ключевые технические особенности:**
- Количество каналов измерения: 8 каналов для трёхфазной сети или 24 канала для однофазной сети, что позволяет гибко адаптировать устройство под различные схемы электроснабжения.
- Диапазоны измерений: Напряжение — от 10 до 500 В; ток — от 0 до 200 А, обеспечивая широкий спектр применения в различных энергетических системах.
- Измеряемые параметры: Истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности и частота, что позволяет всесторонне оценивать состояние электрической сети.
- Точность измерений: Класс точности 0,5, соответствующий стандартам для промышленных измерений.
- Интерфейсы связи: Поддержка протокола Modbus RTU для интеграции с системами автоматизации и SCADA, а также наличие двух релейных выходов для сигнализации или управления внешними устройствами.
- Электропитание: Рабочее напряжение от 85 до 264 В переменного тока, что обеспечивает стабильную работу устройства в различных условиях электроснабжения.
- Условия эксплуатации: Рабочая температура от -20 до +70°C и влажность от 10 до 90% без конденсации, что позволяет использовать прибор в разнообразных климатических условиях.
- Габариты и монтаж: Компактные размеры 237×52×134 мм и возможность монтажа на DIN-рейку облегчают установку в распределительных щитах и шкафах управления.
**Области применения и целевая аудитория:**
PM-4324A-240P идеально подходит для использования в промышленных предприятиях, энергетических компаниях, а также в системах управления зданием (BMS) и автоматизации производственных процессов. Он обеспечивает надежный мониторинг и анализ электрических параметров, что способствует повышению эффективности эксплуатации энергетических систем и снижению эксплуатационных расходов.
**Преимущества и совместимость:**
- Гибкость подключения: Возможность измерения как в однофазных, так и в трёхфазных системах, что делает устройство универсальным для различных типов электросетей.
- Интеграция с системами автоматизации: Поддержка протокола Modbus RTU обеспечивает легкую интеграцию с существующими системами управления и мониторинга.
- Надежность и долговечность: Высокая степень защиты от импульсных помех (3 кВ) и широкий диапазон рабочих температур гарантируют стабильную работу устройства в сложных эксплуатационных условиях.
- Удобство монтажа: Компактные размеры и монтаж на DIN-рейку упрощают установку и обслуживание устройства в распределительных щитах и шкафах управления.
Интеллектуальный многоканальный измеритель параметров сети PM-4324A-240P от ICP DAS представляет собой надежное и высокоточное решение для мониторинга электрических параметров, обеспечивая эффективное управление энергетическими ресурсами и повышение надежности электроснабжения на промышленных и коммерческих объектах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 237х52х134 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 6 Вт |
| Защита от импульсных помех, кВ | 3 |

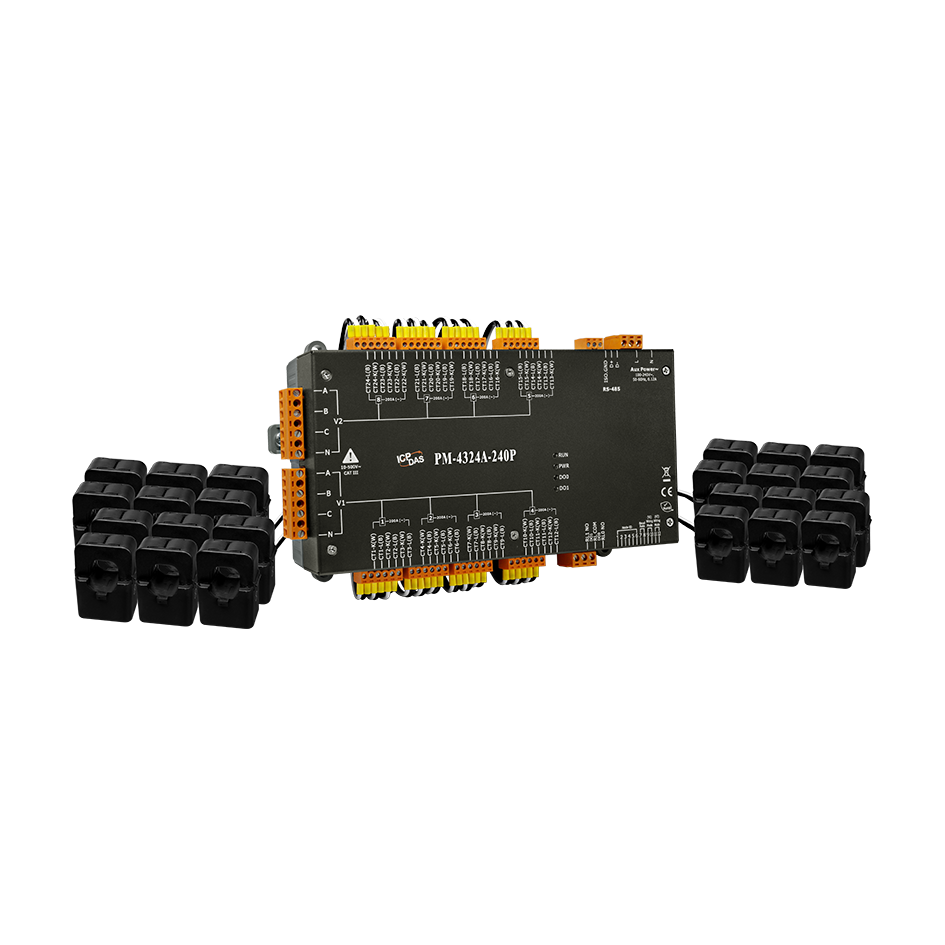

| Параметры трансформатора тока | 200 А; внутренний диаметр 24 мм |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~200 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 85-264 В перем. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
