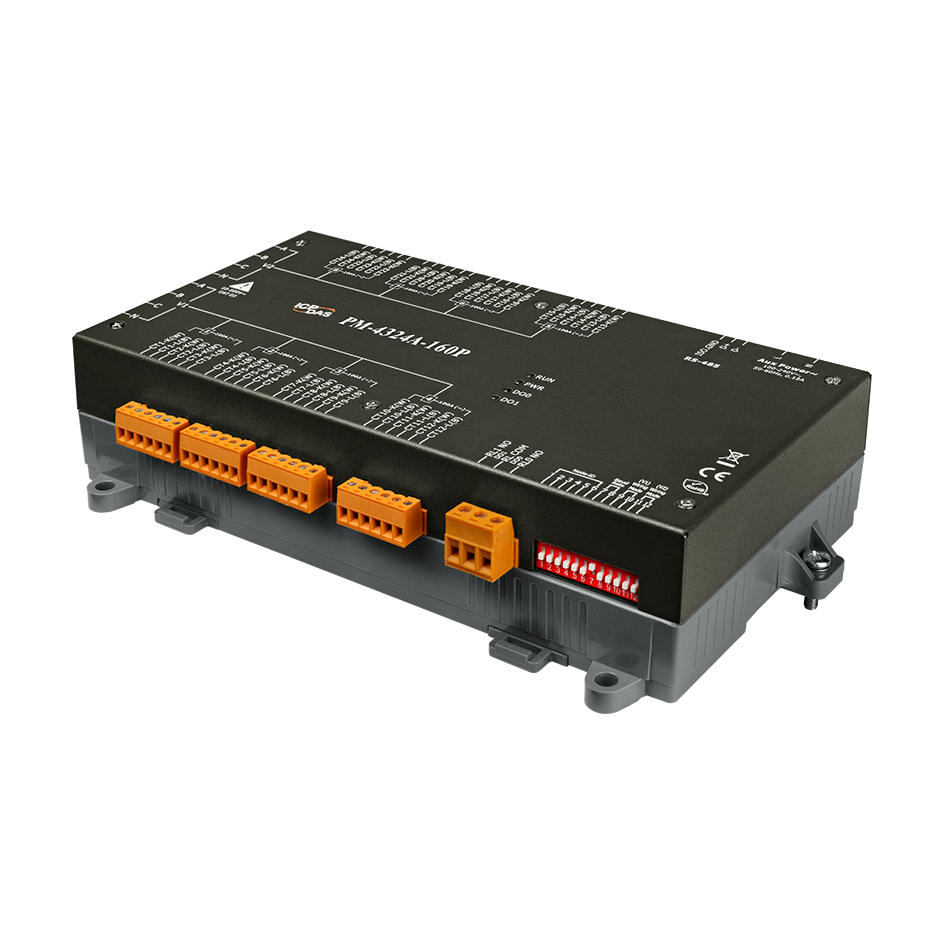

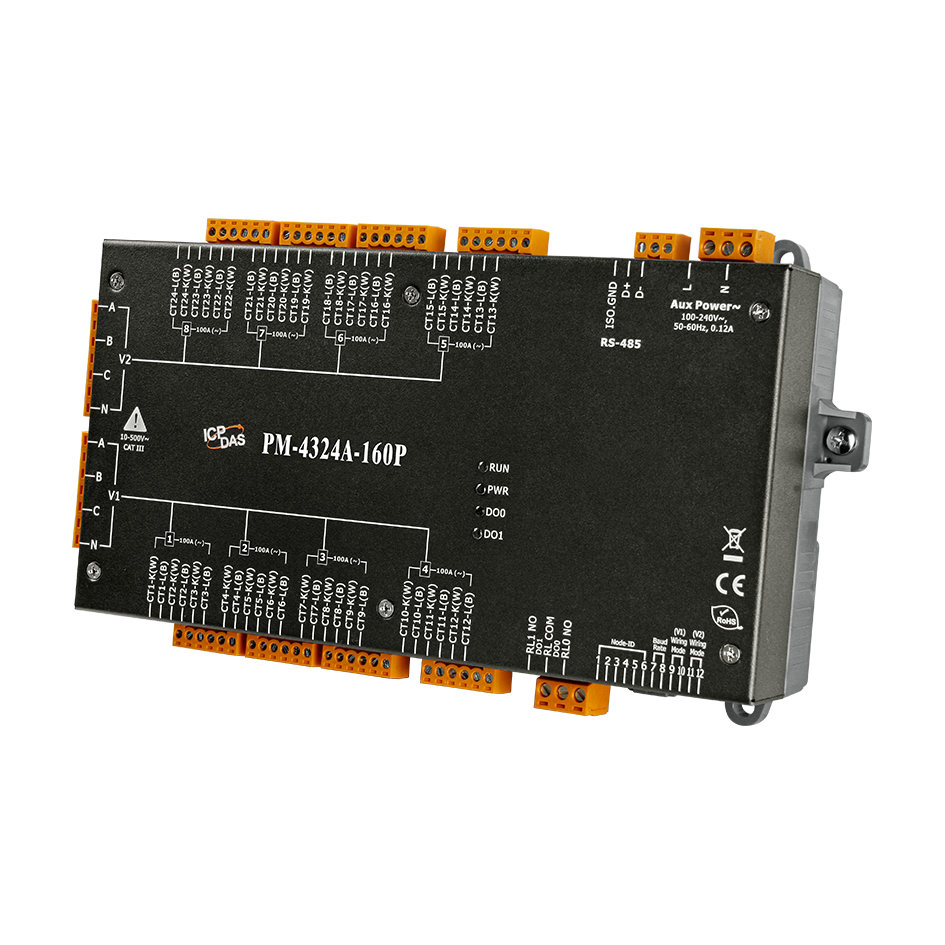

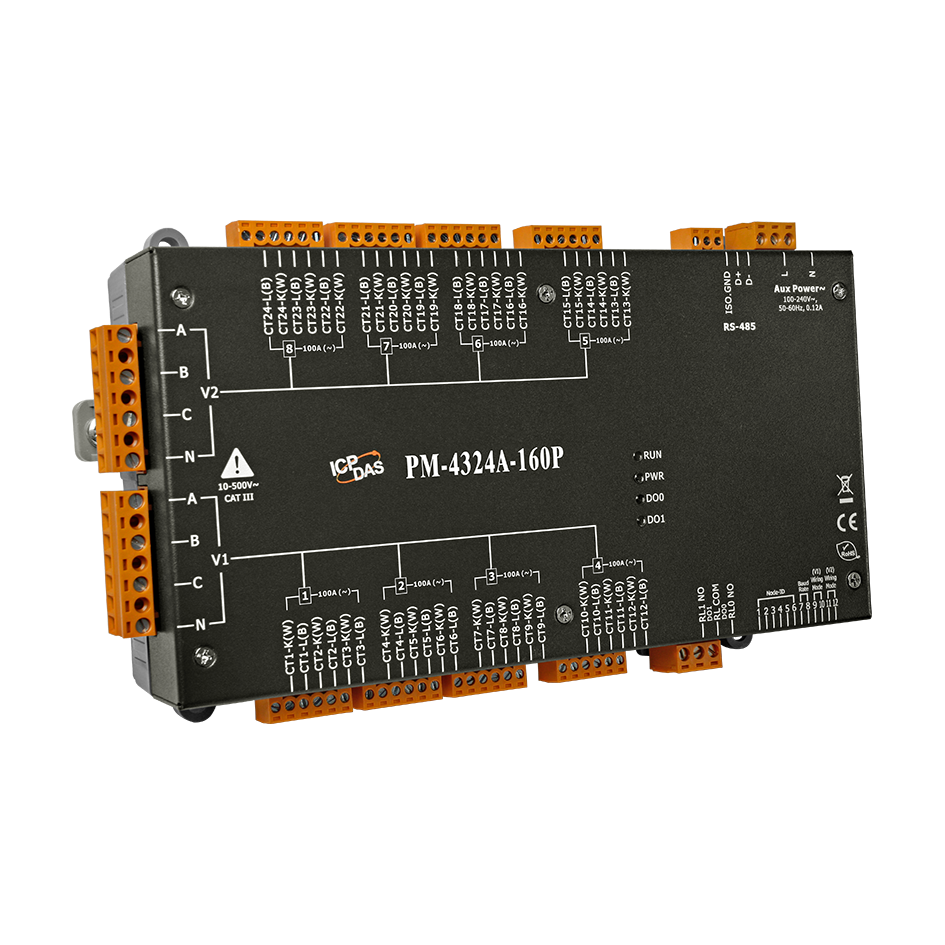

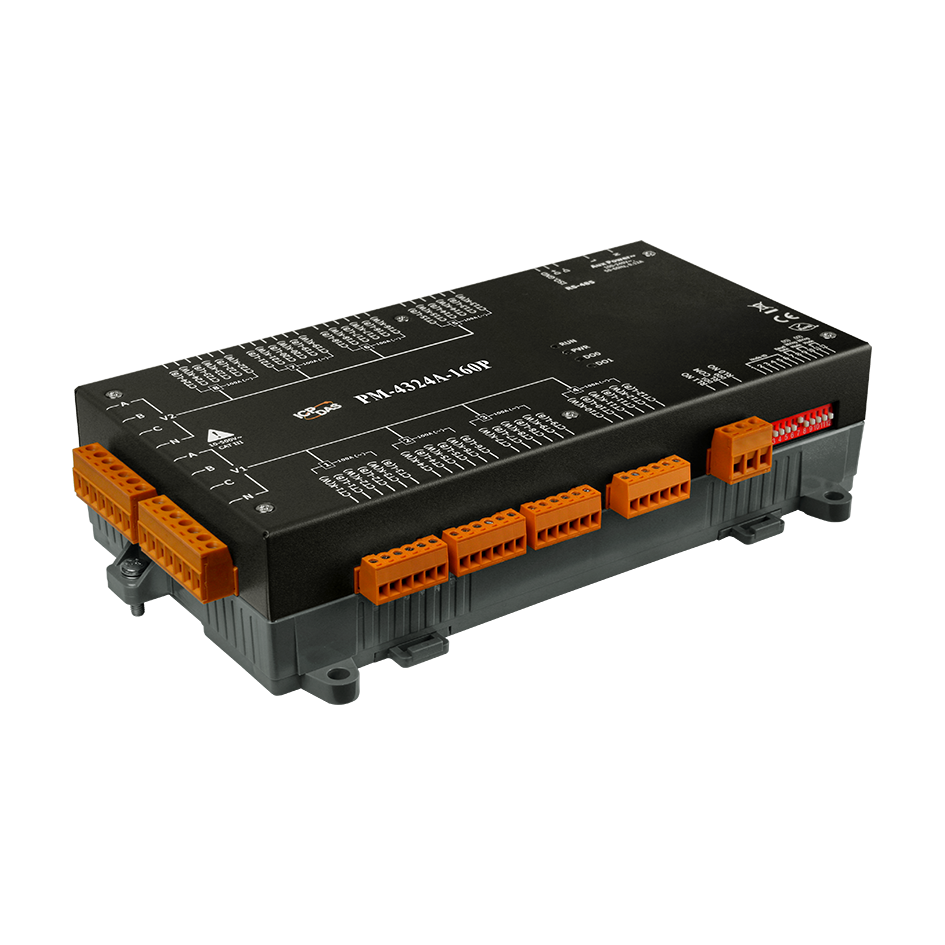

Измеритель PM-4324A-160P CR Modbus RTU, Multi-Circuit Power Meter; includes 100A CT (Inside diameter

Измеритель PM-4324A-160P CR от компании ICP DAS представляет собой интеллектуальный многоканальный прибор для мониторинга параметров электрической сети. Он оснащён 8 каналами для трёхфазных систем или 24 каналами для однофазных, что обеспечивает гибкость в применении на различных объектах. В комплект входят трансформаторы тока с внутренним диаметром 16 мм и номинальным током 100 А, что упрощает установку и повышает точность измерений.

Ключевые технические особенности устройства включают:

• Диапазон измерения напряжения: 10–500 В переменного тока, что позволяет работать с широким спектром электрических систем.
• Диапазон измерения тока: 0–100 А, обеспечивая точные данные о токовых нагрузках.
• Измеряемые параметры: истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности и частота, что обеспечивает всесторонний анализ работы электросети.
• Класс точности: 0,5, соответствующий стандартам для промышленных измерений.
• Частота обновления данных: 1 с, что гарантирует оперативное получение актуальной информации.
• Протокол связи: Modbus RTU, обеспечивающий совместимость с различными системами автоматизации и SCADA.
• Релейные выходы: 2 канала с нормально разомкнутыми контактами (Form A), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать устройство в системы управления для автоматического реагирования на изменения параметров сети.
• Рабочие условия: температура от -20 до +70 °C, влажность 10–90% без конденсации, что делает прибор пригодным для эксплуатации в различных климатических условиях.
• Габаритные размеры: 237×52×134 мм, что обеспечивает удобство монтажа на DIN-рейку и экономию пространства в распределительных щитах.

Области применения PM-4324A-160P CR включают:

• Энергетические предприятия: для мониторинга и анализа параметров электрических сетей, повышения эффективности эксплуатации и предотвращения аварийных ситуаций.
• Промышленные объекты: для контроля качества электроснабжения, оптимизации потребления энергии и обеспечения бесперебойной работы оборудования.
• Системы автоматизации зданий: для интеграции в системы управления энергопотреблением и обеспечения интеллектуального управления ресурсами.

Преимущества устройства включают:

• Гибкость подключения: возможность измерения как однофазных, так и трёхфазных систем с различным количеством каналов.
• Высокая точность: класс точности 0,5 и частота обновления данных 1 с обеспечивают достоверные и своевременные данные для анализа.
• Интеграция с системами автоматизации: поддержка протокола Modbus RTU и наличие релейных выходов позволяют легко интегрировать прибор в существующие системы управления.
• Надёжность в эксплуатации: широкий диапазон рабочих температур и влажности, а также защита от импульсных помех до 3 кВ обеспечивают стабильную работу устройства в различных условиях.

PM-4324A-160P CR является эффективным решением для профессионалов, стремящихся к точному и надёжному мониторингу параметров электрических сетей, обеспечивая высокую степень интеграции и гибкость в применении на различных объектах.
