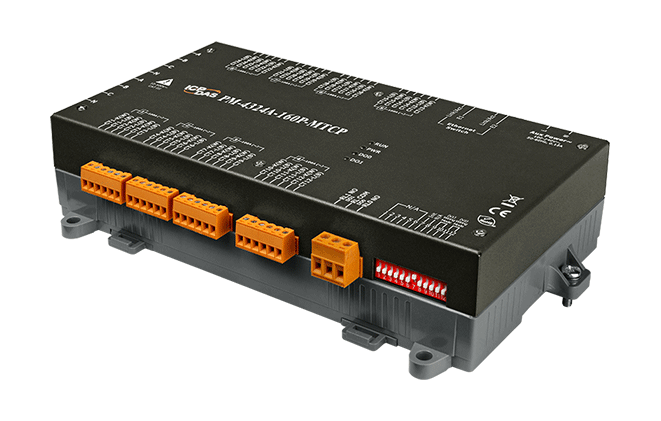

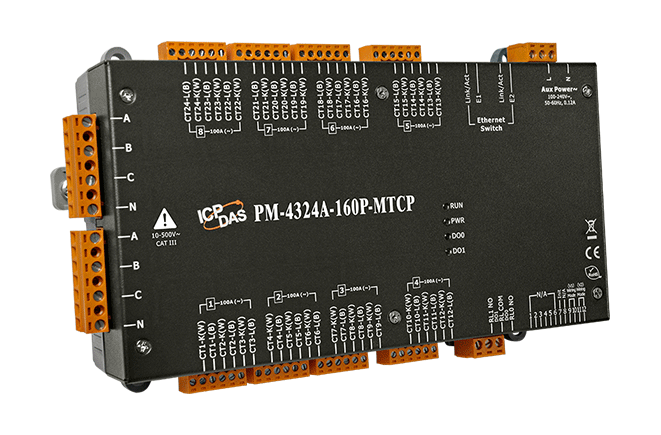

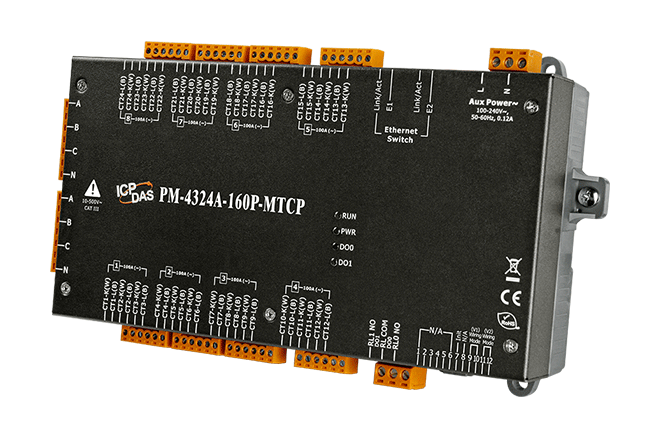

Измеритель PM-4324A-160P-MTCP CR Modbus TCP, Multi-Circuit Power Meter; includes 100A CT (Inside dia

Измеритель PM-4324A-160P-MTCP CR от компании ICP DAS представляет собой интеллектуальный многоканальный прибор для мониторинга параметров электрической сети. Он способен одновременно отслеживать до 8 трёхфазных или 24 однофазных цепей, что делает его идеальным решением для комплексных систем энергомониторинга в промышленных и коммерческих объектах.

Ключевые технические особенности устройства включают:

• Диапазон измерения напряжения: 10–500 В переменного тока, что обеспечивает гибкость при подключении к различным электрическим системам.
• Диапазон измерения тока: 0–100 А с использованием трансформаторов тока с внутренним диаметром 16 мм, что упрощает установку и повышает точность измерений.
• Измеряемые параметры: истинное среднеквадратическое значение напряжения и тока, активная и реактивная мощность и энергия, коэффициент мощности и частота, что позволяет всесторонне анализировать состояние электросети.
• Класс точности: 0,5, соответствующий стандартам для промышленных измерений.
• Интерфейс связи: Modbus TCP, обеспечивающий быструю и надёжную передачу данных для интеграции с системами автоматизации и SCADA.
• Релейные выходы: 2 канала с нормально разомкнутыми контактами (Form A), способные переключать ток до 5 А при 250 В переменного тока и 30 В постоянного тока, что позволяет реализовывать функции сигнализации и управления.
• Питание: рабочее напряжение 85–264 В переменного тока, что обеспечивает стабильную работу устройства в различных условиях электроснабжения.
• Условия эксплуатации: рабочая температура от –20 до +70 °C и влажность 10–90% без конденсации, что делает прибор пригодным для использования в разнообразных промышленных средах.
• Габаритные размеры: 237 x 57 x 134 мм, что позволяет устанавливать устройство в ограниченных пространствах распределительных щитов и шкафов.

Области применения PM-4324A-160P-MTCP CR включают:

• Мониторинг энергопотребления: в промышленных предприятиях, офисных зданиях и торговых центрах для анализа и оптимизации расхода электроэнергии.
• Энергоменеджмент: в системах управления энергопотреблением для повышения эффективности и снижения затрат.
• Анализ качества электроэнергии: для выявления и устранения проблем, связанных с электроснабжением, таких как гармоники и перепады напряжения.
• Системы автоматизации: в качестве компонента для сбора данных и управления в рамках комплексных решений по автоматизации зданий и промышленных объектов.

Преимущества устройства включают:

• Гибкость установки: возможность подключения к различным типам электрических цепей и использование трансформаторов тока с внутренним диаметром 16 мм для упрощения монтажа.
• Интеграция с системами автоматизации: поддержка протокола Modbus TCP позволяет легко интегрировать прибор в существующие системы управления и мониторинга.
• Надёжность: защита от импульсных помех до 3 кВ и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в сложных эксплуатационных условиях.
• Функциональность: наличие релейных выходов для реализации функций сигнализации и управления, а также возможность мониторинга до 24 цепей одновременно.

PM-4324A-160P-MTCP CR является надёжным и эффективным решением для мониторинга и управления параметрами электрической сети, обеспечивая высокую точность измерений и гибкость в установке и эксплуатации.
