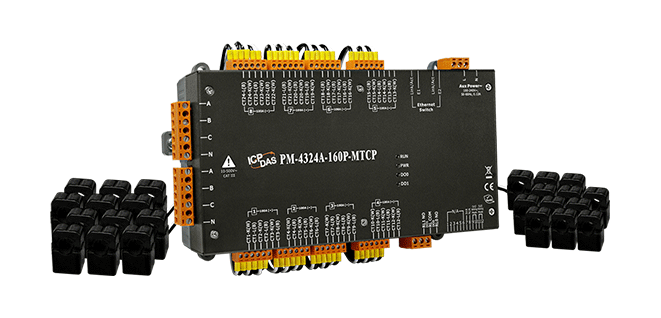

Измеритель PM-4324A-100P-MTCP CR от компании ICP DAS представляет собой интеллектуальный многоканальный прибор для измерения параметров электрической сети. Он оснащён 24 трансформаторами тока (CT) с внутренним диаметром 10 мм, что позволяет осуществлять мониторинг до 24 однофазных цепей или 8 трёхфазных цепей одновременно.
Устройство поддерживает диапазон входного напряжения от 10 до 500 В переменного тока и измеряет токи до 60 А. Класс точности измерений составляет 0,5%, что обеспечивает высокую достоверность данных. PM-4324A-100P-MTCP CR измеряет такие параметры, как истинное среднеквадратическое значение напряжения (Uскз), тока (Iскз), активную мощность (кВт), активную энергию (кВт·ч), полную мощность (кВ·А), полную энергию (кВ·А·ч), реактивную мощность (кВ·А·R), реактивную энергию (кВ·А·R·ч), коэффициент мощности и частоту (50/60 Гц).
Обновление данных происходит каждую секунду, что позволяет оперативно отслеживать изменения в параметрах сети. Для передачи данных используется протокол Modbus TCP, обеспечивающий быструю и надёжную связь. Устройство оснащено двумя релейными выходами типа Form A (нормально разомкнутые контакты) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет интегрировать его в системы автоматизации для сигнализации и управления.
PM-4324A-100P-MTCP CR предназначен для использования в различных сферах, включая учёт энергии в бизнес-центрах, офисных зданиях, торговых центрах, контроль потребления на производственных линиях и распределительных щитах, интеграцию в системы диспетчеризации и SCADA, а также мониторинг ввода-вывода энергии на объектах с альтернативными источниками, такими как солнечные и ветряные электростанции, а также резервные генераторы.

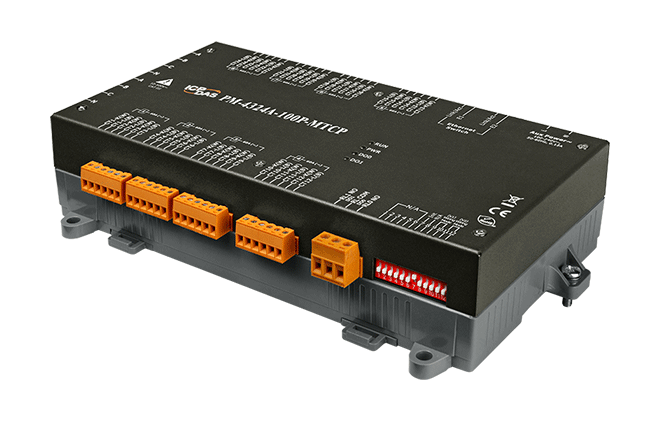

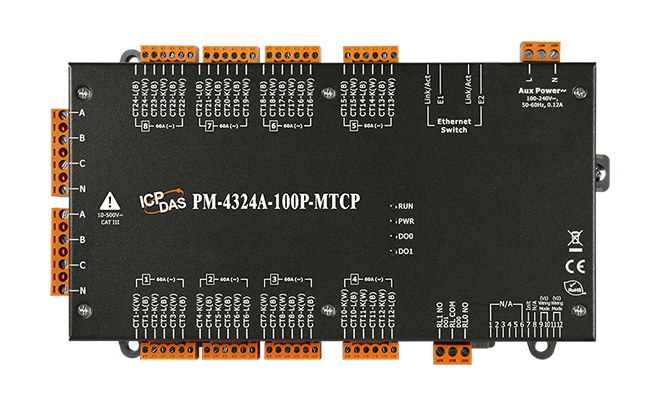

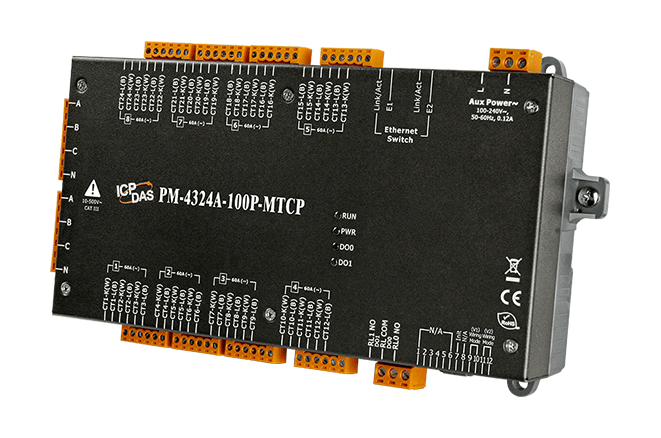

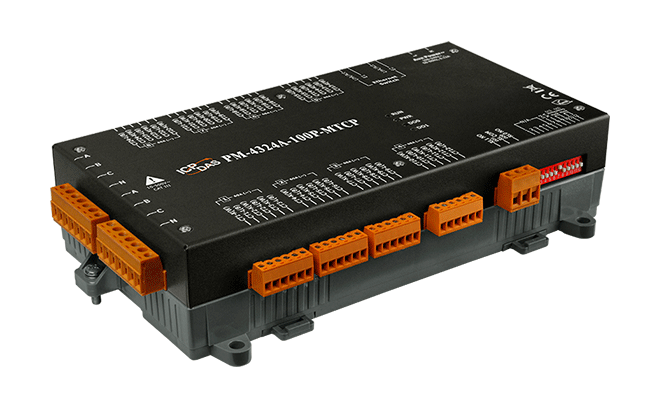

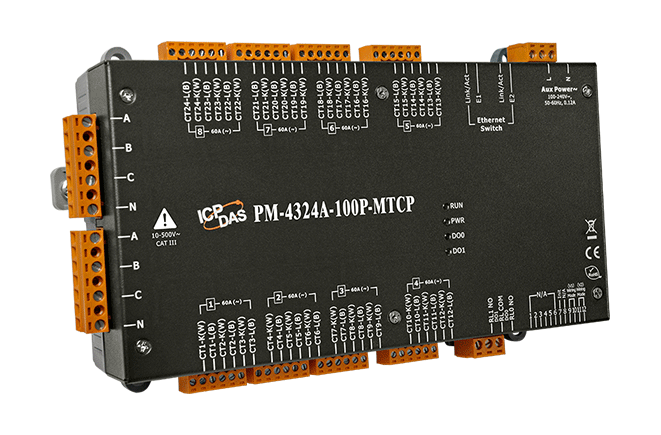

Устройство выполнено в пластиковом корпусе с габаритами 237 x 57 x 134 мм и может быть установлено на DIN-рейку или на стену, что обеспечивает гибкость монтажа. Рабочий диапазон температур составляет от -20 до +70 °C, а влажности — от 10 до 90% без конденсации, что делает его пригодным для эксплуатации в различных климатических условиях.
PM-4324A-100P-MTCP CR соответствует международным стандартам IEC 61010-1 / EN 61010-1, что подтверждает его надёжность и безопасность при эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Параметры трансформатора тока | 60 А; внутренний диаметр 10 мм |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 6 Вт |
| Защита от импульсных помех, кВ | 3 |
| Габаритные размеры, мм | 237 x 57 x 134 |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~60 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Количество разъемов для датчиков | 24 |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 85-264 В перем. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку настенный |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
