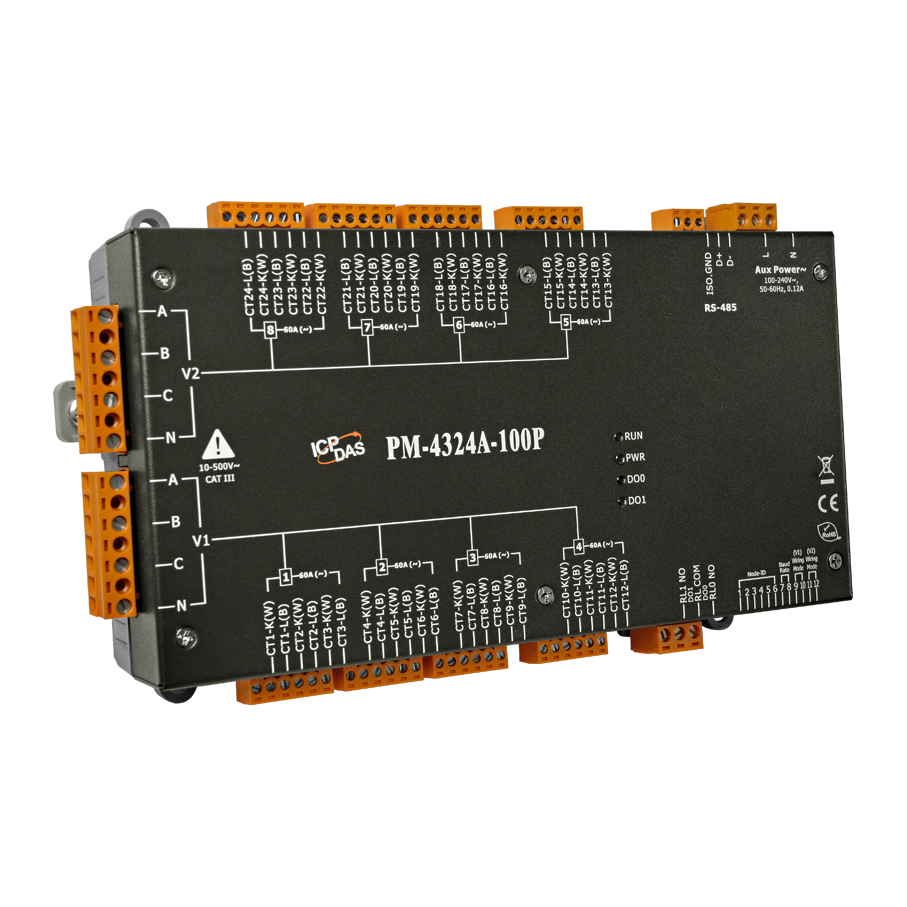

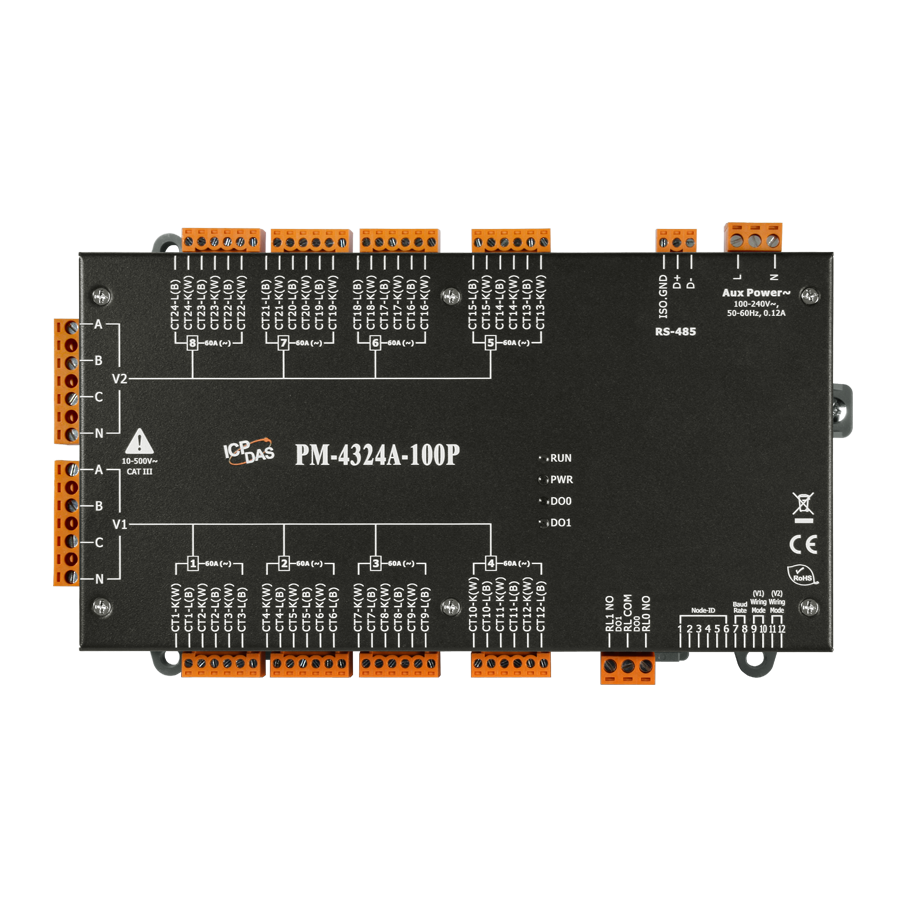

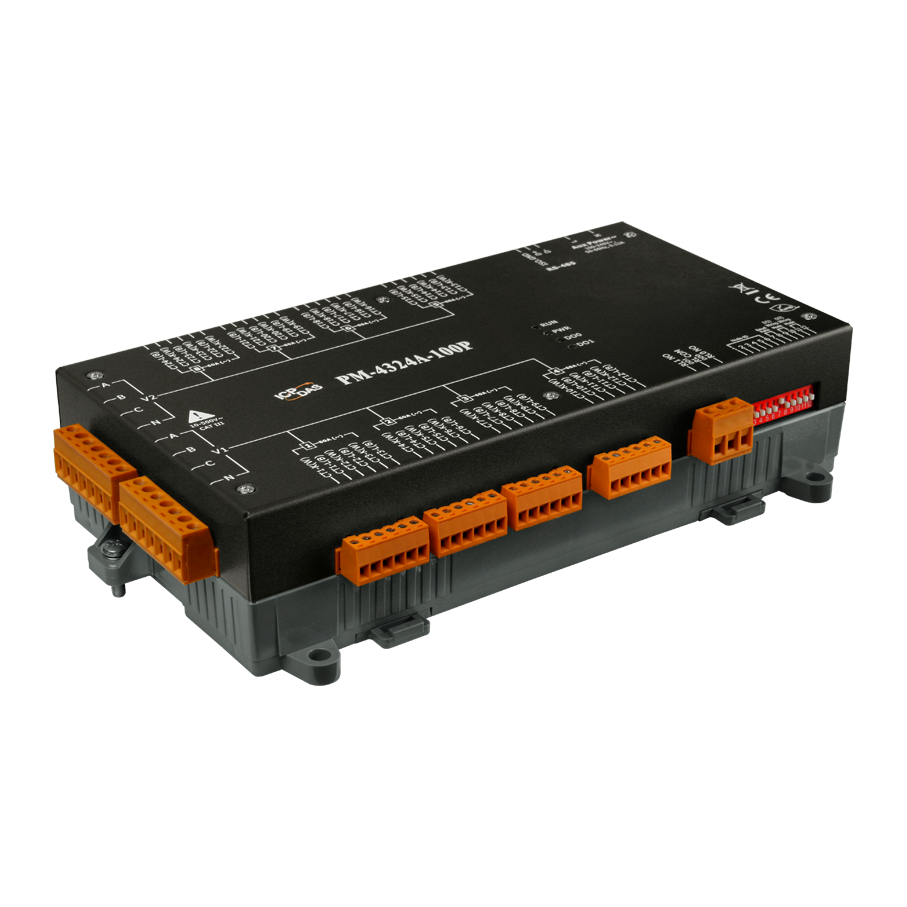

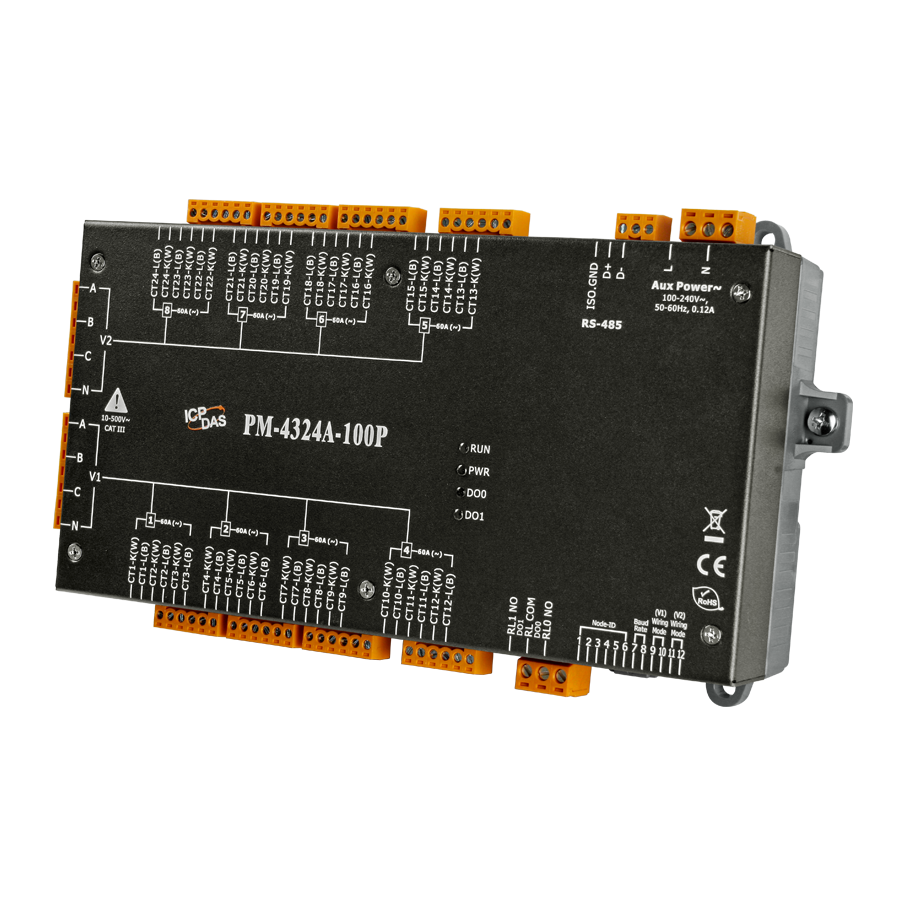

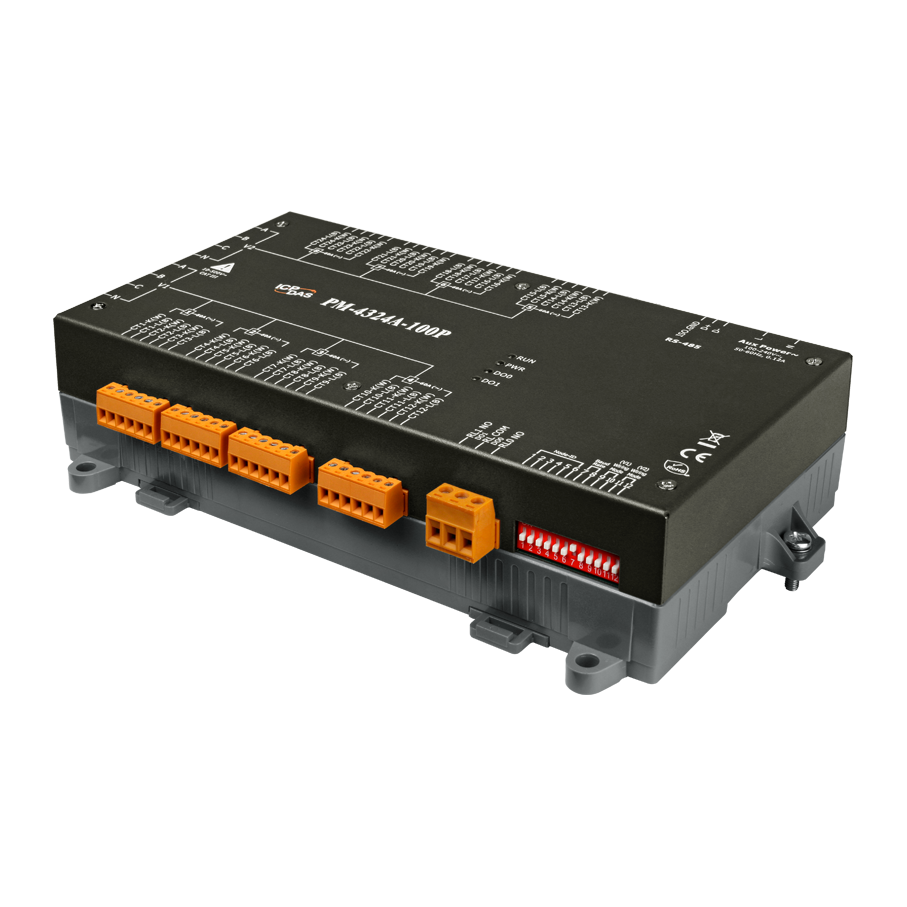

Измеритель PM-4324A-100P от компании ICP DAS представляет собой интеллектуальный многоканальный прибор для мониторинга параметров электрической сети. Он оснащён двумя отдельными входами для главных цепей, что позволяет одновременно контролировать различные участки электросети. Устройство поддерживает протокол Modbus RTU, обеспечивая эффективную интеграцию с промышленными системами автоматизации.
Ключевые технические особенности PM-4324A-100P включают:
- Габаритные размеры: 237 мм в длину, 52 мм в ширину и 134 мм в высоту, что обеспечивает компактность и удобство монтажа на DIN-рейку.
- Диапазон измерения напряжения: от 10 до 500 В переменного тока, что позволяет работать с различными уровнями напряжения в промышленных сетях.
- Диапазон измерения тока: от 0 до 60 А, обеспечивая точный мониторинг токовых нагрузок.
- Измеряемые параметры: истинное среднеквадратическое значение напряжения и тока, активная и полная мощность и энергия, реактивная мощность и энергия, коэффициент мощности и частота.
- Релейные выходы: два канала с типом Form A (N.O.), нагрузочной способностью 5 А при 250 В переменного и 5 А при 30 В постоянного тока, что позволяет реализовывать функции сигнализации и управления.
- Рабочие условия: температурный диапазон от -20 до +70 °C и влажность от 10 до 90% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
PM-4324A-100P предназначён для применения в промышленных предприятиях, где требуется мониторинг и управление параметрами электрических сетей. Его возможности позволяют интегрировать его в системы автоматизации для повышения эффективности и безопасности эксплуатации электросетей.
Преимущества использования PM-4324A-100P включают:
- Многоканальность: возможность одновременного мониторинга нескольких цепей повышает эффективность контроля.
- Гибкость подключения: поддержка различных типов подключения (3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT) позволяет адаптировать устройство под конкретные требования системы.
- Интеграция с промышленными системами: протокол Modbus RTU обеспечивает совместимость с широким спектром оборудования и программного обеспечения.
- Надёжность: защита от импульсных помех до 3 кВ и изоляция последовательной линии до 3 кВ гарантируют стабильную работу в условиях электромагнитных помех.
Устройство устанавливается на DIN-рейку, что упрощает монтаж и обслуживание. Компактные размеры и пластиковый корпус обеспечивают лёгкость и удобство при установке в распределительных щитах и шкафах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 237х52х134 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 6 Вт |
| Защита от импульсных помех, кВ | 3 |

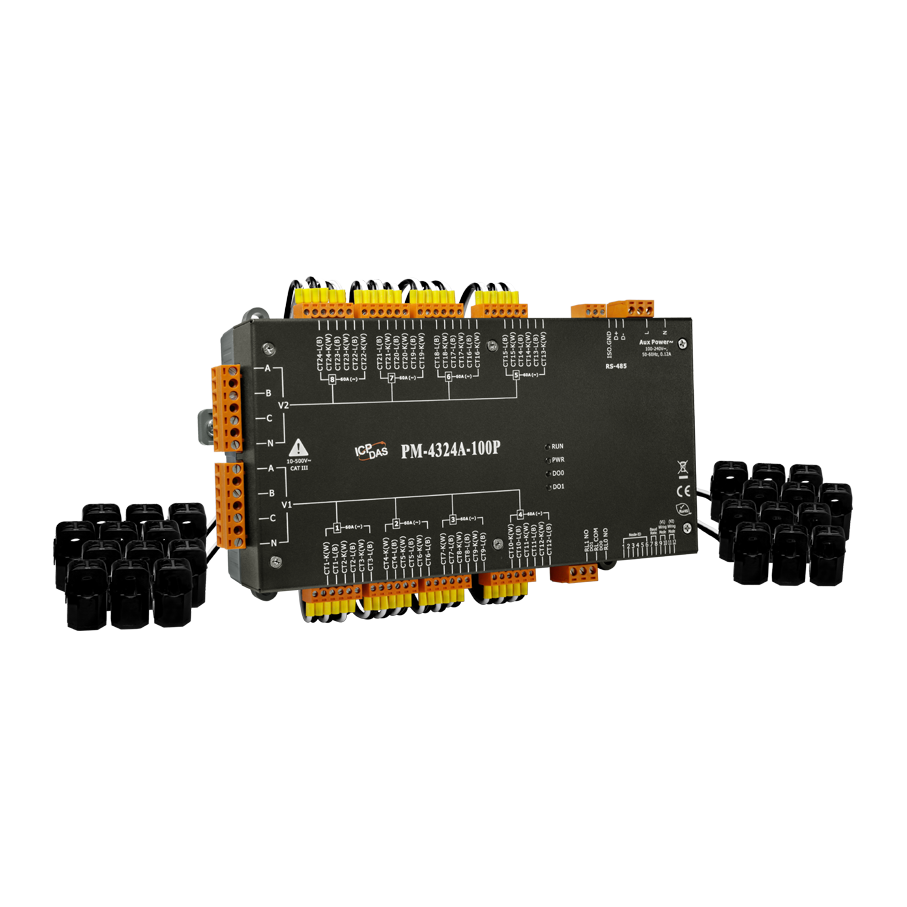

| Параметры трансформатора тока | 60 А; внутренний диаметр 10 мм |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~60 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 85-264 В перем. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Протокол | Modbus RTU |
| Монтаж | На DIN-рейку |
| Изоляция последовательной линии | 3 кВ |
| Скорость передачи данных, бит/с | 115200 макс. |
