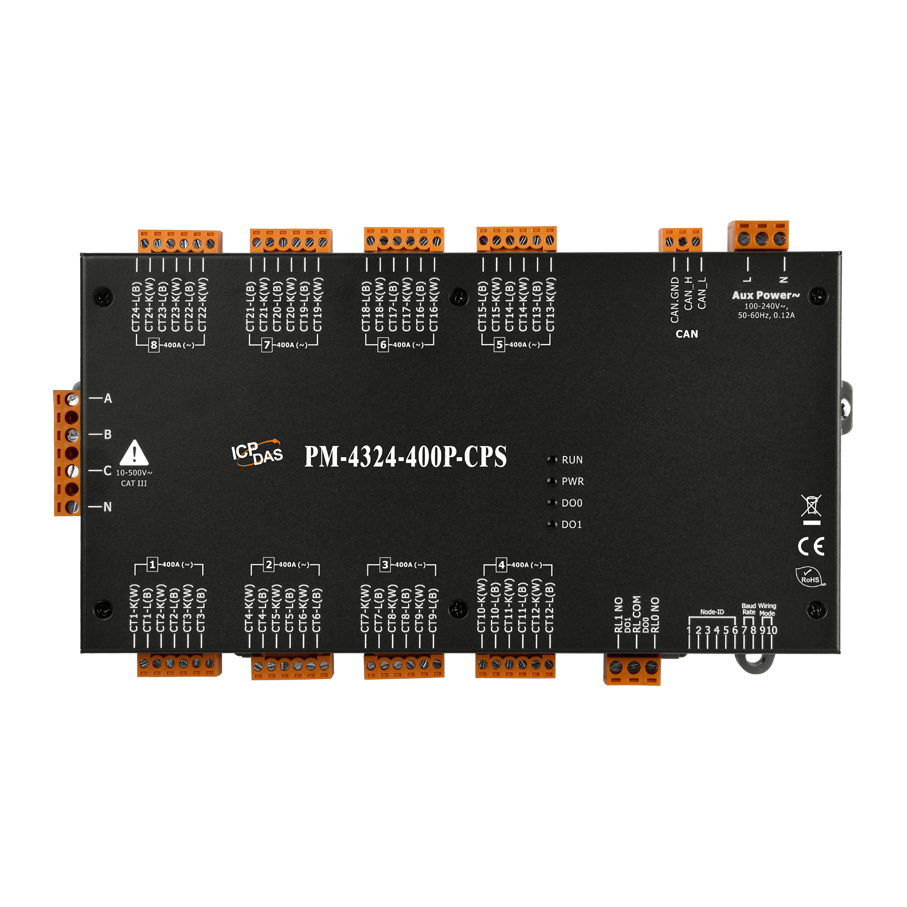

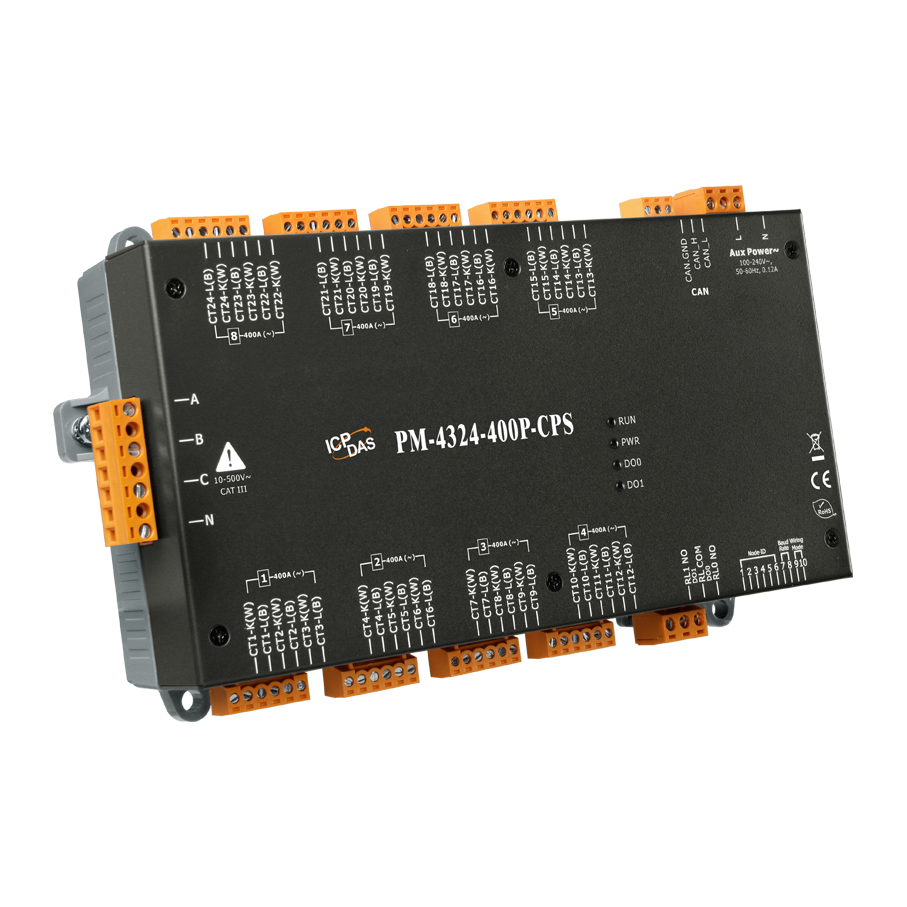

Интеллектуальный многоканальный измеритель параметров сети PM-4324-400P-CPS от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает точные измерения и передачу данных, что способствует эффективному управлению энергопотреблением и повышению надежности электросетей.
PM-4324-400P-CPS оснащен 8 каналами для трехфазных сетей или 24 каналами для однофазных, что позволяет гибко адаптировать систему под различные конфигурации электросетей. Диапазон измеряемого напряжения составляет от 10 до 500 В, а тока — от 0 до 400 А, что обеспечивает широкий спектр применения устройства. Класс точности измерений — 0,5, что соответствует стандартам для промышленных измерителей. Устройство поддерживает частоту сети 50/60 Гц и обновляет данные с интервалом в 1 секунду, обеспечивая своевременную информацию о состоянии сети.
PM-4324-400P-CPS измеряет следующие параметры: частоту, истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активную мощность (кВт), активную энергию (кВт·ч), полную мощность (кВ·А), полную энергию (кВ·А·ч), реактивную мощность (кВ·А·R), реактивную энергию (кВ·А·R·ч) и коэффициент мощности. Для управления внешними устройствами предусмотрены два релейных выхода типа Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока.
Устройство оснащено интерфейсом CANopen, что обеспечивает высокоскоростную передачу данных со скоростью от 125 до 1000 Кбит/с и изоляцию напряжением до 3000 В. Рабочее напряжение питания составляет от 85 до 264 В переменного тока, а потребляемая мощность — 6 Вт. Устройство функционирует в температурном диапазоне от -20 до +70 °C и может эксплуатироваться при влажности от 10 до 90% без образования конденсата. Корпус выполнен из пластика и предназначен для монтажа на DIN-рейку, что упрощает установку и обслуживание.
PM-4324-400P-CPS находит применение в различных областях, включая промышленность, энергетику, коммерческие здания и системы управления зданием (BMS). Он используется для мониторинга и анализа параметров электросети, управления энергопотреблением, повышения надежности электроснабжения и интеграции в системы автоматизации. Совместимость с протоколом CANopen позволяет интегрировать устройство в существующие системы управления и автоматизации, обеспечивая гибкость и расширяемость решений.
Преимущества PM-4324-400P-CPS включают высокую точность измерений, широкие диапазоны измеряемых параметров, гибкость в конфигурации каналов, надежность в эксплуатации и простоту интеграции в системы автоматизации. Эти характеристики делают устройство эффективным инструментом для мониторинга и управления электросетями в различных сферах применения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 237х52х134 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 6 Вт |

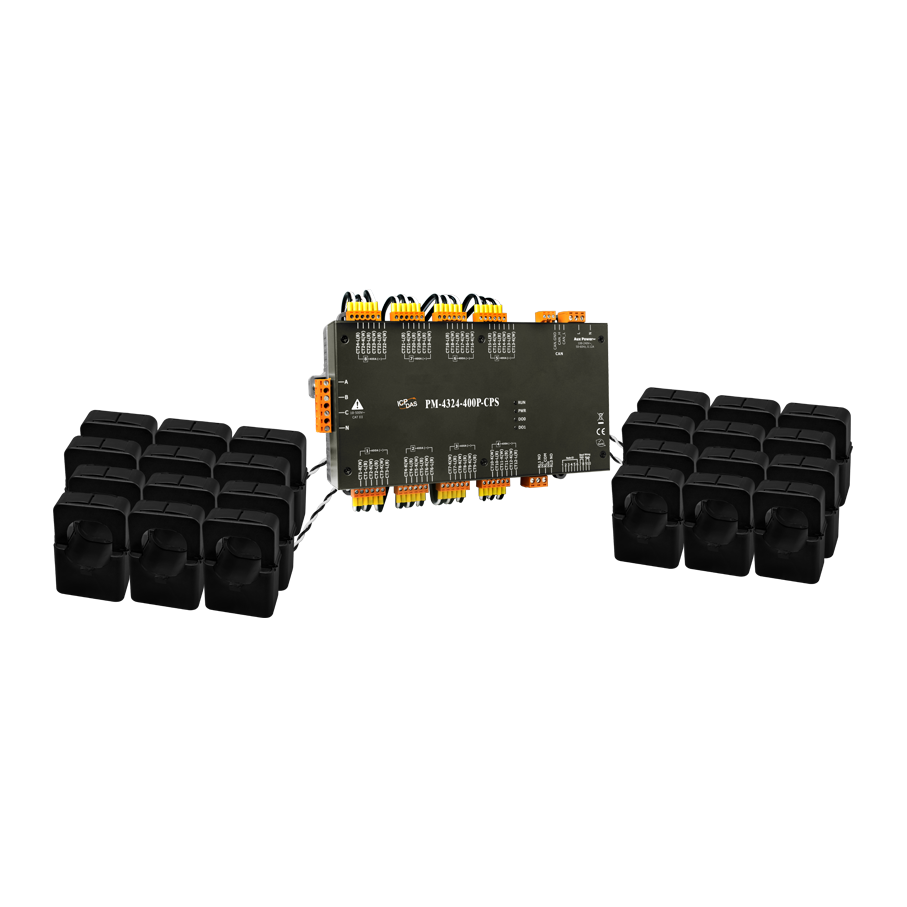

| Параметры трансформатора тока | 400 А; внутренний диаметр 36 мм |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~400 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 85-264 В перем. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Скорость передачи данных | 125 ~ 1000 Кбит/с |
| Напряжение изоляции, В | 3000 |
| Протоколы | CANopen |
| Монтаж | На DIN-рейку |
