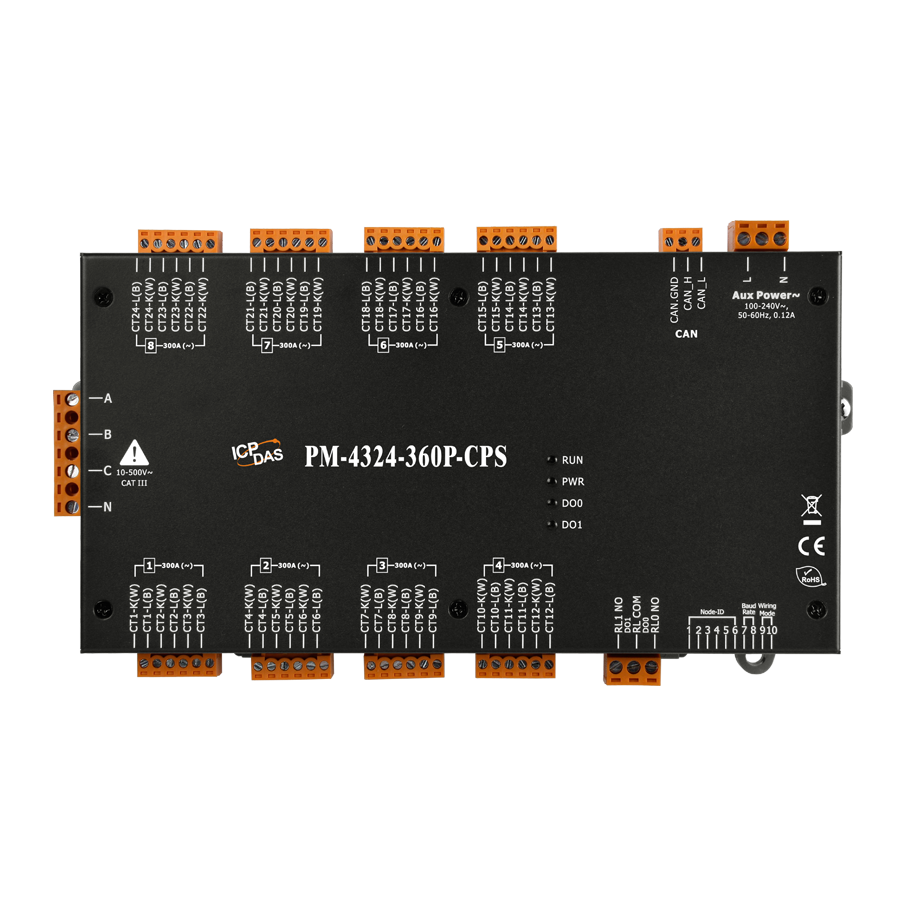

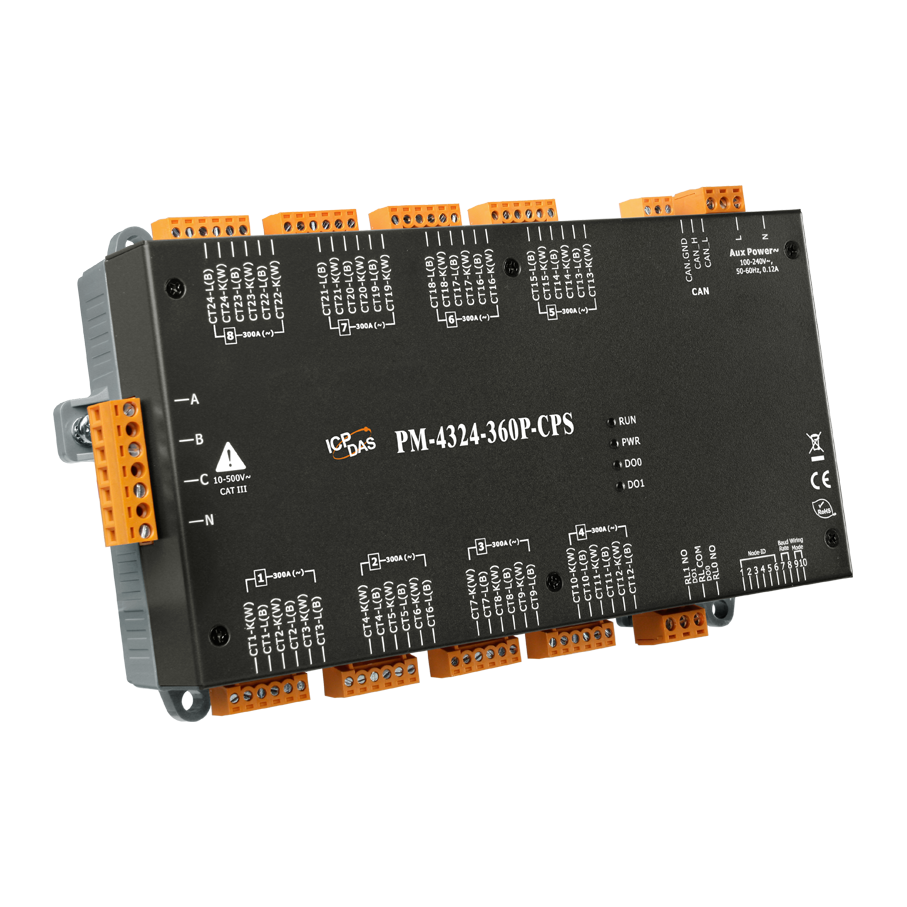

Интеллектуальный многоканальный измеритель параметров сети PM-4324-360P-CPS от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает точные измерения и надежную передачу данных, что делает его незаменимым инструментом для эффективного управления энергопотреблением и обеспечения безопасности электросетей.
**Ключевые технические особенности:**
- Габаритные размеры: 237 мм (длина) x 52 мм (ширина) x 134 мм (высота), что позволяет компактно интегрировать устройство в распределительные щиты и панели.
- Количество каналов: 8 каналов для трехфазной сети или 24 канала для однофазной сети, обеспечивая гибкость в конфигурации системы мониторинга.
- Диапазоны измерений: напряжение от 10 до 500 В и ток от 0 до 300 А, что охватывает широкий спектр промышленных приложений.
- Измеряемые параметры: истинное среднеквадратическое значение напряжения (Uскз), истинное среднеквадратическое значение тока (Iскз), активная мощность (кВт), активная энергия (кВт·ч), полная мощность (кВ·А), полная энергия (кВ·А·ч), реактивная мощность (кВ·А·R), реактивная энергия (кВ·А·R·ч), коэффициент мощности и частота, что позволяет всесторонне оценивать состояние электросети.
- Точность измерений: класс точности 0,5, соответствующий промышленным стандартам.
- Частота обновления данных: 1 секунда, обеспечивая своевременную реакцию на изменения параметров сети.
- Протоколы связи: поддержка CANopen, обеспечивающая совместимость с широким спектром промышленного оборудования и систем автоматизации.
- Релейные выходы: 2 канала с нормально разомкнутыми контактами (Form A), нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, позволяющие интегрировать устройство в системы аварийного оповещения и управления.
- Питание: рабочее напряжение от 85 до 264 В переменного тока, что обеспечивает стабильную работу устройства в различных условиях электроснабжения.
- Условия эксплуатации: рабочая температура от -20 до +70 °C и влажность от 10 до 90% без конденсации, что позволяет использовать устройство в разнообразных промышленных средах.
- Монтаж: на DIN-рейку, обеспечивая удобство установки и обслуживания.
**Области применения и целевая аудитория:**
PM-4324-360P-CPS идеально подходит для использования в промышленных предприятиях, энергетических компаниях, системах управления зданием и других объектах, где требуется мониторинг и анализ электрических параметров. Устройство предназначено для инженеров-электриков, специалистов по автоматизации и технических служб, занимающихся обслуживанием и эксплуатацией электросетей.
**Преимущества и совместимость:**
- Гибкость конфигурации: возможность выбора между 8 каналами для трехфазной сети и 24 каналами для однофазной сети позволяет адаптировать устройство под конкретные требования объекта.
- Высокая точность измерений: класс точности 0,5 обеспечивает надежные данные для анализа и принятия решений.
- Совместимость: поддержка протокола CANopen и релейных выходов позволяет интегрировать устройство в существующие системы автоматизации и управления.
- Надежность: широкий диапазон рабочих температур и влажности, а также защита от импульсных помех делают устройство устойчивым к внешним воздействиям.
Интеллектуальный многоканальный измеритель параметров сети PM-4324-360P-CPS от ICP DAS представляет собой надежное и высокоточное решение для мониторинга электрических параметров, обеспечивая эффективное управление энергопотреблением и повышение безопасности эксплуатации электросетей.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 237х52х134 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 6 Вт |

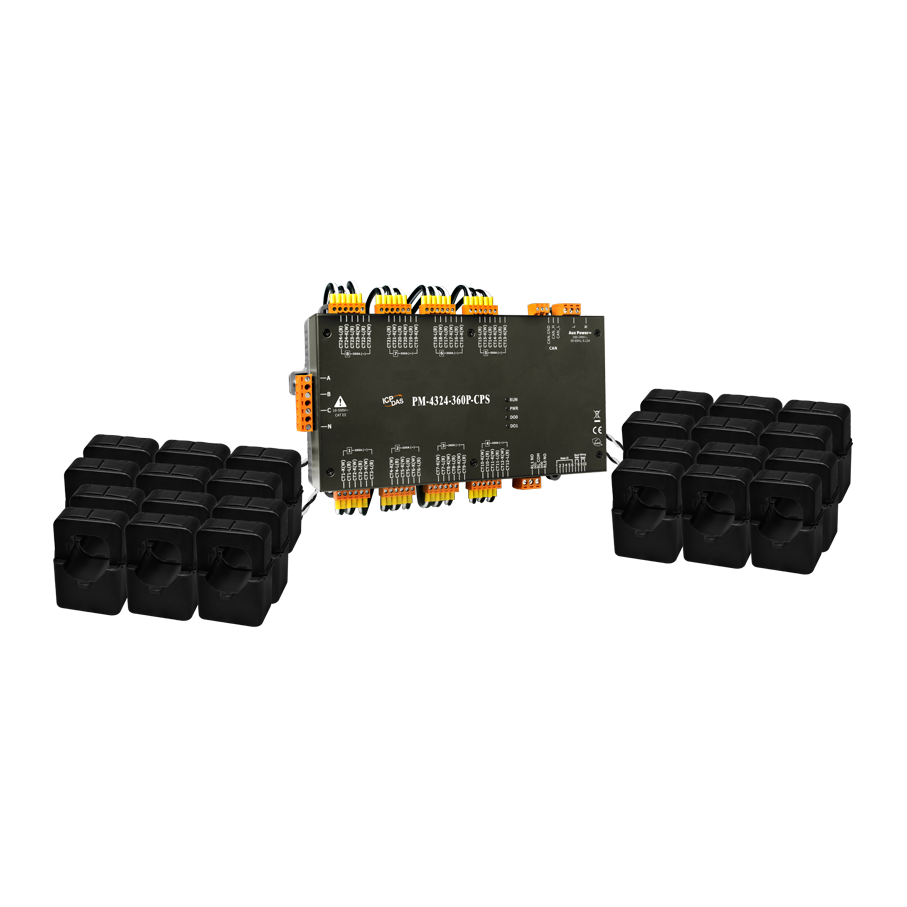

| Параметры трансформатора тока | 300 А; внутренний диаметр 36 мм |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~300 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 85-264 В перем. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Скорость передачи данных | 125 ~ 1000 Кбит/с |
| Напряжение изоляции, В | 3000 |
| Протоколы | CANopen |
| Монтаж | На DIN-рейку |
