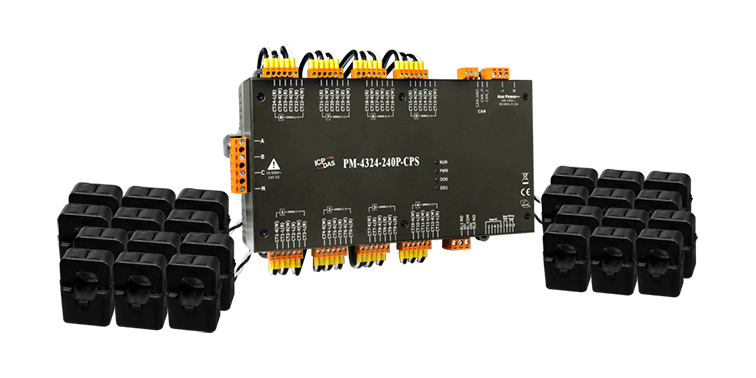

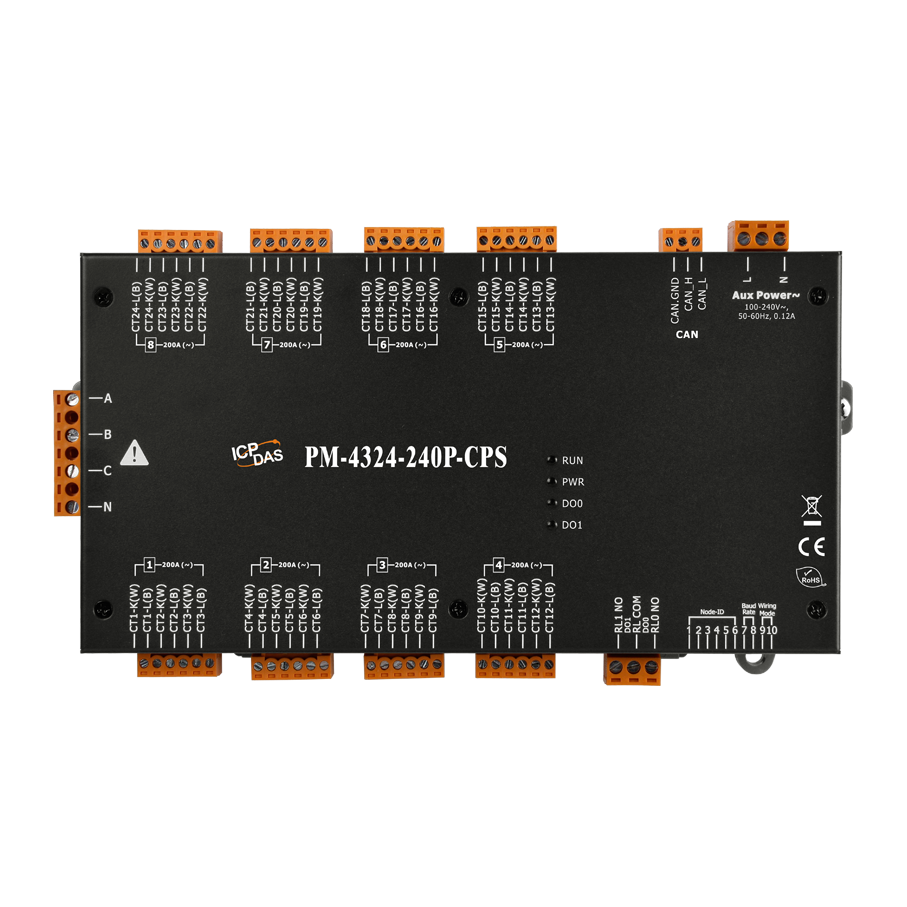

Интеллектуальный многоканальный измеритель параметров сети PM-4324-240P-CPS от компании ICP DAS предназначен для мониторинга и анализа электрических параметров в промышленных и коммерческих объектах. Устройство обеспечивает высокоточные измерения и интеграцию с системами автоматизации через протокол CANopen.
PM-4324-240P-CPS оснащён 8 каналами для трёхфазных сетей или 24 каналами для однофазных, что позволяет гибко адаптировать его под различные схемы электроснабжения. Диапазон измеряемых параметров включает частоту, истинное среднеквадратическое значение напряжения и тока, активную и полную мощность и энергию, а также коэффициент мощности. Точность измерений достигает класса 0,5, что соответствует высоким стандартам промышленного оборудования.
Устройство поддерживает различные типы подключения, включая 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT и 1P3W-2CT, обеспечивая совместимость с разнообразными электрическими схемами. Скорость передачи данных по интерфейсу CANopen варьируется от 125 до 1000 Кбит/с, а напряжение изоляции составляет 3000 В, что гарантирует надёжную работу в промышленных условиях.
PM-4324-240P-CPS оснащён двумя релейными выходами типа Form A (N.O.) с нагрузочной способностью 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Это позволяет интегрировать устройство в системы управления для автоматического реагирования на изменения параметров сети.
Устройство функционирует при рабочем напряжении от 85 до 264 В переменного тока и потребляет 6 Вт, что делает его энергоэффективным решением. Рабочая температура варьируется от -20 до +70°C, а влажность — от 10 до 90% без образования конденсата, что расширяет возможности его применения в различных климатических условиях.
Корпус устройства выполнен из пластика и имеет габаритные размеры 237×52×134 мм, что облегчает монтаж на DIN-рейку и экономит пространство в распределительных щитах.
PM-4324-240P-CPS идеально подходит для применения в системах мониторинга и управления электроснабжением, а также в решениях для автоматизации зданий и промышленных объектов. Его интеграция с протоколом CANopen обеспечивает совместимость с широким спектром промышленного оборудования, что делает его универсальным инструментом для профессионалов в области энергетики и автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 237х52х134 |
| Количество каналов релейного вывода | 2 |
| Потребление тока | 6 Вт |
| Параметры трансформатора тока | 200 А; внутренний диаметр 24 мм |
| Диапазон измерения напряжения | 10~500 В |
| Диапазон измерения тока | 0~200 А |
| Измеряемая частота | 50/60 Гц |
| Класс точности | 0,5 |
| Тип подключения | 3P4W-3CT 3P3W-2CT 3P3W-3CT 1P2W-1CT 1P3W-2CT |
| Измеряемые параметры | Частота Истинное среднеквадратическое значение напряжения (Uскз) Истинное среднеквадратическое значение тока (Iскз) Активная мощность (кВт) Активная энергия (кВт·ч) Полная мощность (кВ·А) Полная энергия (кВ·А·ч) Реактивная мощность (кВ·А·R) Реактивная энергия (кВ·А·R·ч) Коэффициент мощности |
| Частота обновления данных | 1 с |
| Материал корпуса | Пластик |
| Тип каналов релейного вывода | Form A (N.O.) |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Рабочее напряжение | 85-264 В перем. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -20 ~ +70 |
| Температура хранения, °C | -25 ~ +80 |
| Скорость передачи данных | 125 ~ 1000 Кбит/с |
| Напряжение изоляции, В | 3000 |
| Протоколы | CANopen |
| Монтаж | На DIN-рейку |
